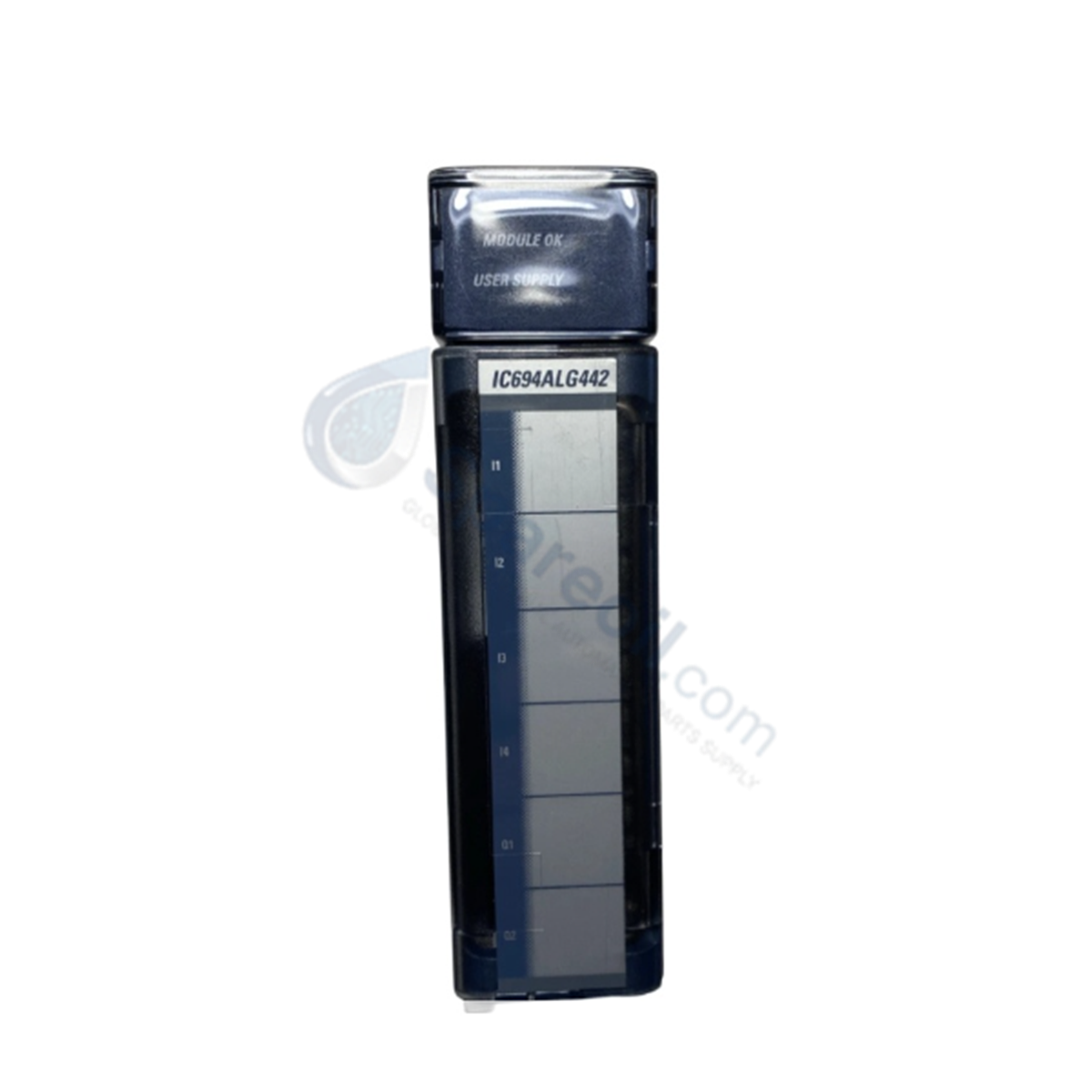

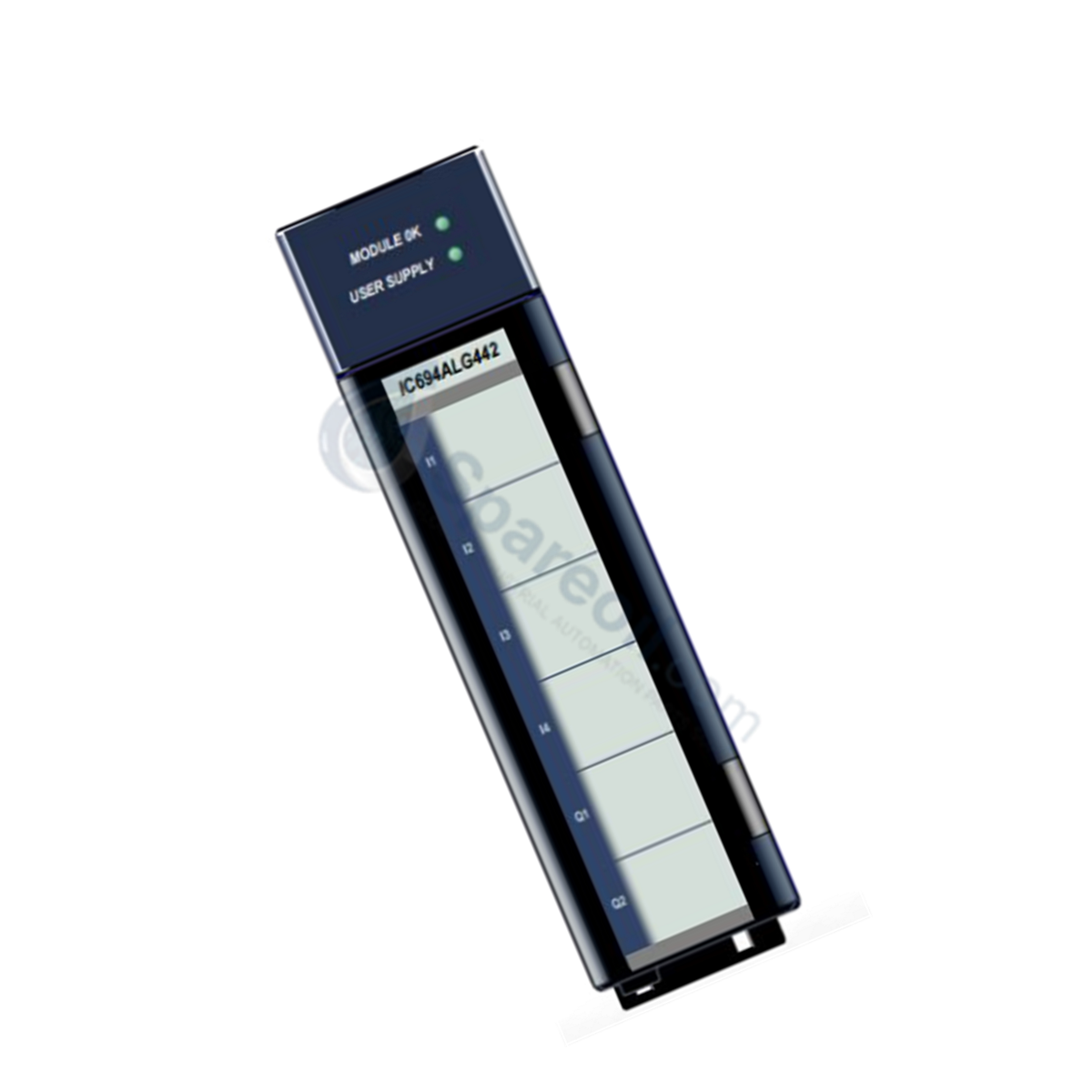

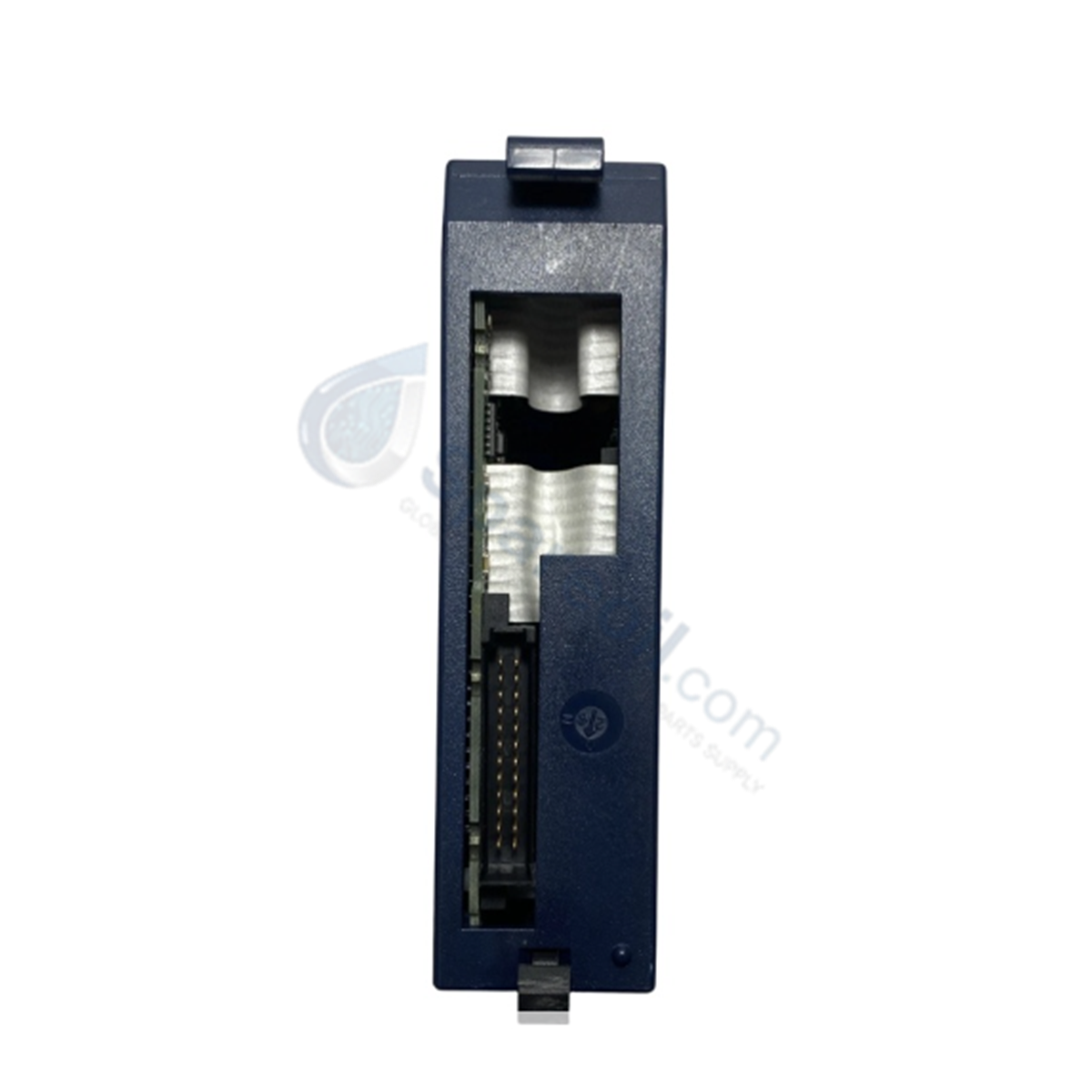

El GE IC694ALG442, también catalogado como el Módulo de Combinación Analógica IC694ALG442, funciona como un componente de hardware dedicado para la adquisición de entrada de señal analógica de 4 canales y el control de salida de señal analógica de 2 canales dentro de las plataformas PACSystems RX3i.
Especificaciones de Hardware
| Parámetro | Especificación |
|---|---|
| Modelo | IC694ALG442 |
| Marca | GE Fanuc / Emerson Automation |
| Origen | EE. UU. |
| Peso | 0,45 kg (1,00 lbs) |
| Dimensiones | Formato estándar de ranura única PACSystems RX3i |
| Temperatura de Funcionamiento | 0 a 60 grados C |
| Consumo de Energía | 95 mA a 5 VDC en la placa base; 150 mA a 24 VDC de suministro externo |
| Voltaje de Suministro Externo | 20 a 30 VDC (24 VDC nominal, máx. 10 % de ondulación) |
| Entradas Analógicas | 4 canales diferenciales |
| Salidas Analógicas | 2 canales de un solo extremo |
| Impedancia de Entrada | 250 Ohmios (modo de corriente) |
| Resolución | Resolución digital de 12 bits |
| Velocidad de Actualización de Canal | 2 ms por canal |
| Velocidad de Actualización General del Módulo | 3 ms |
| Precisión de Entrada | +/- 0,25 % de escala completa a 25 grados C |
| Precisión de Salida | +/- 0,1 % de escala completa a 25 grados C (típico) |
| Clasificación de la Envoltura | IP20 |
Velocidad de Comunicación del Bus de la Placa Base y Escalado de Densidad de E/S
El módulo ejecuta conversiones analógicas de alta densidad a través del bus de la placa base RX3i, manteniendo una velocidad de comunicación determinista del bus y actualizaciones continuas de los canales. La compatibilidad con firmware flash permite una configuración de software sin problemas a través del software Machine Edition, proporcionando escalado de parámetros de canal individual, detección de cables abiertos y comportamiento de salida configurable por el usuario (Mantener el último estado o Reducir a un rango mínimo) durante las condiciones de parada de la CPU host.
Preguntas Frecuentes
P: ¿Cuáles son las demandas de corriente de la fuente de alimentación dual para el módulo IC694ALG442?
R: El módulo consume 95 mA del bus interno de la placa base de +5 VDC y 150 mA de una fuente de alimentación externa de 24 VDC para el usuario.
P: ¿Cómo reaccionan los canales de salida cuando el controlador entra en modo de Parada?
R: Cada canal de salida se puede configurar en Proficy Machine Edition para Mantener su último estado o Reducir al valor más bajo en el rango de señal seleccionado.
P: ¿Es compatible el IC694ALG442 con las placas base del sistema heredado de la Serie 90-30?
R: Sí, el módulo se puede instalar en las placas base de PLC de la Serie 90-30, obteniendo la energía requerida del riel de suministro de 5 VDC.
Pautas de Instalación en Campo
- Inserción en la Placa Base: Desenergice el sistema antes de insertar el módulo en cualquier ranura disponible de la placa base RX3i o Serie 90-30, asegurándose de que los conectores del borde trasero encajen completamente en el zócalo del bus de la placa base.
- Cableado de Alimentación Externa: Conecte una fuente de alimentación externa de 24 VDC (rango de funcionamiento de 20 a 30 VDC) con menos del 10 % de ondulación de voltaje a los terminales designados del bloque de terminales.
- Blindaje de Cables de Señal: Utilice cableado de par trenzado blindado para todos los lazos de campo de 4-20 mA y 0-10 VDC. Conecte los hilos de drenaje del cable a la barra de conexión a tierra del sistema para evitar interferencias de ruido de alta frecuencia.
- Enrutamiento de Cargas Inductivas: Dirija los cables de entrada y salida analógica de bajo nivel a través de conductos de cableado separados, lejos de las líneas de alimentación de CA y las salidas de los motores para evitar el acoplamiento electromagnético.
