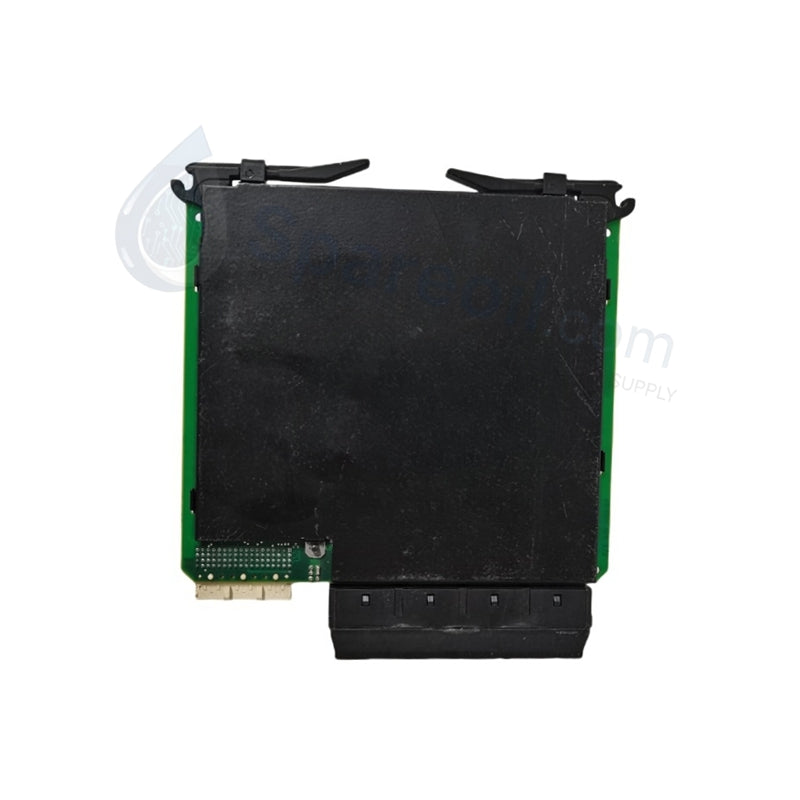

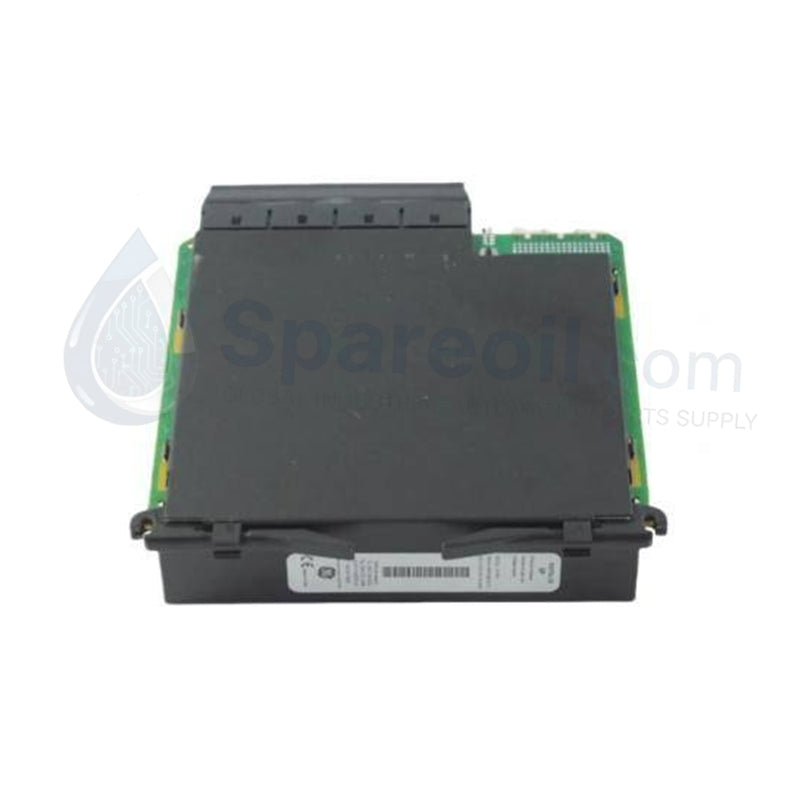

Tarjeta de salida de relé universal UR-67H para disparo de interruptor

Tarjeta de salida de relé universal UR-67H para disparo de interruptor automático

Disponibilidad: 10 Quedan en stock

Descripción general del producto El GE Multilin UR-67H (12A0-0006-C6) funciona como una interfaz ejecutiva de alta densidad para la plataforma Universal Relay...

Código: UR67H

Manufacturer: GE Fanuc
Product No.: UR67H
Product Type: Relé Universal GE Multilin
Product Origin: USA
Payment:T/T, Western Union
Weight: 850g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El GE Multilin UR-67H (12A0-0006-C6) funciona como una interfaz ejecutiva de alta densidad para la plataforma Universal Relay (UR). Este módulo de expansión proporciona 8 salidas de relé Form-A independientes (Normalmente Abiertas) diseñadas para operaciones críticas en subestaciones, incluyendo el disparo de interruptores, comandos de cierre y lógica auxiliar de alarma. Suministramos este módulo como 100% Nuevo y Original, asegurando que su sistema de protección —ya sea un B30, C30, D60 o G60— opere con la conmutación de alta velocidad y la confiabilidad de grado de utilidad requeridas para la eliminación de fallas y la estabilidad del sistema de energía.

Especificaciones técnicas

Característica	Detalles de la especificación
Fabricante	GE Multilin
Número de modelo	UR-67H
Código de pedido	12A0-0006-C6
Configuración de salida	8 contactos Form-A (Normalmente Abiertos)
Tipo de contacto	Contacto seco
Tensión máxima de conmutación	250 VDC / 250 VAC
Corriente continua	5 A
Cierre y transporte (0.2s)	30 A (cumple con ANSI/IEEE C37.90)
Tensión de aislamiento	2000 VAC (1 minuto)
Temperatura de funcionamiento	–40°C a +85°C
Herramienta de configuración	EnerVista UR Setup
Compatibilidad de chasis	Chasis de la serie 6U UR

Ventajas de ingeniería

Interfaz de interruptor de alta corriente: El UR-67H maneja una corriente de "cierre y transporte" de 30 A durante períodos cortos (0,2 segundos). Esto permite que el módulo energice directamente las bobinas de disparo de interruptores de alta potencia sin necesidad de relés intermedios, reduciendo el tiempo total de eliminación de fallas y simplificando el cableado del gabinete.
Resistencia electromagnética: Los entornos de las empresas de servicios públicos generan una EMI significativa durante los eventos de conmutación. Este módulo presenta una clasificación de rigidez dieléctrica de 2000 VCA, que aísla los transitorios del lado del campo de la sensible lógica del microprocesador. Esta barrera evita disparos no deseados y daños al hardware durante graves perturbaciones de la red.
Resistencia ambiental extrema: Diseñado según el estándar "Extreme Utility Grade", el UR-67H funciona sin problemas de –40°C a +85°C. Esta resistencia térmica permite su instalación en quioscos de subestaciones sin climatización y en salas de interruptores remotas en diversos climas geográficos.
Integración perfecta con EnerVista: El módulo se integra completamente con el software EnerVista UR Setup. Esto permite a los ingenieros asignar salidas a variables lógicas internas —como elementos de sobrecorriente o disparos diferenciales de barra— con una precisión de milisegundos utilizando puertas lógicas y temporizadores.
Seguridad mecánica: El diseño enchufable cuenta con robustos mecanismos de bloqueo para el chasis 6U UR. Esto garantiza que los contactos eléctricos permanezcan intactos incluso en entornos de subestaciones con altas vibraciones, como los ubicados cerca de transformadores o reactores de potencia de alta resistencia.

Preguntas frecuentes

¿El UR-67H admite la monitorización de contactos?

No, el UR-67H (12A0-0006-C6) proporciona contactos secos no monitorizados. Si su aplicación requiere monitorización del circuito de disparo (TCM) para supervisar la continuidad de la bobina de disparo, debe considerar módulos UR con designaciones "M" o "S" en la configuración de salida.
¿Puedo usar el UR-67H en cualquier relé de la serie UR?

Sí. El UR-67H es un módulo universal compatible con toda la familia de relés universales GE Multilin, incluyendo los B30, C30, D30, D60, G30, G60, L30, L60, L90, M60, N60 y T60, siempre que haya una ranura de E/S disponible en el chasis.
¿Cómo se comporta el módulo durante la interrupción de alta inductancia?

El UR-67H presenta contactos optimizados para cargas altamente inductivas. Sin embargo, para circuitos de disparo de CC altamente inductivos, recomendamos utilizar supresión de sobretensiones externa o asegurarse de que la carga esté dentro de las especificaciones de capacidad de interrupción de CC del módulo para maximizar la vida útil del contacto.
¿Cuál es el beneficio de comprar un módulo "nuevo" en comparación con uno reacondicionado?

La protección de relés es un requisito de "seguridad intrínseca". Los módulos usados o reacondicionados pueden tener picaduras en los contactos debido a eventos de conmutación anteriores o barreras dieléctricas degradadas. Un UR-67H 100% nuevo garantiza que la resistencia de contacto esté en los mínimos de fábrica, asegurando un funcionamiento fiable durante una falla genuina del sistema de energía.
