لوحة أطراف ترحيل بـ12 قناة

لوحة أطراف ترحيل بـ12 قناة | GE IS200SRLYH2AAA Mark VI

التوفر: 99 متوفر في المخزون

نظرة عامة على المنتج تعمل لوحة المحطة الطرفية لمخرج مرحل سيمبلكس (Simplex Relay Output Terminal Board) GE IS200SRLYH2AAA كلوحة طرفية لمخرج مرحل...

رمز المنتج: IS200SRLYH2AAA

Manufacturer: GE Fanuc
Product No.: IS200SRLYH2AAA
Product Type: لوحات أطراف خرج المرحل
Product Origin: USA
Payment:T/T, Western Union
Weight: 1140g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

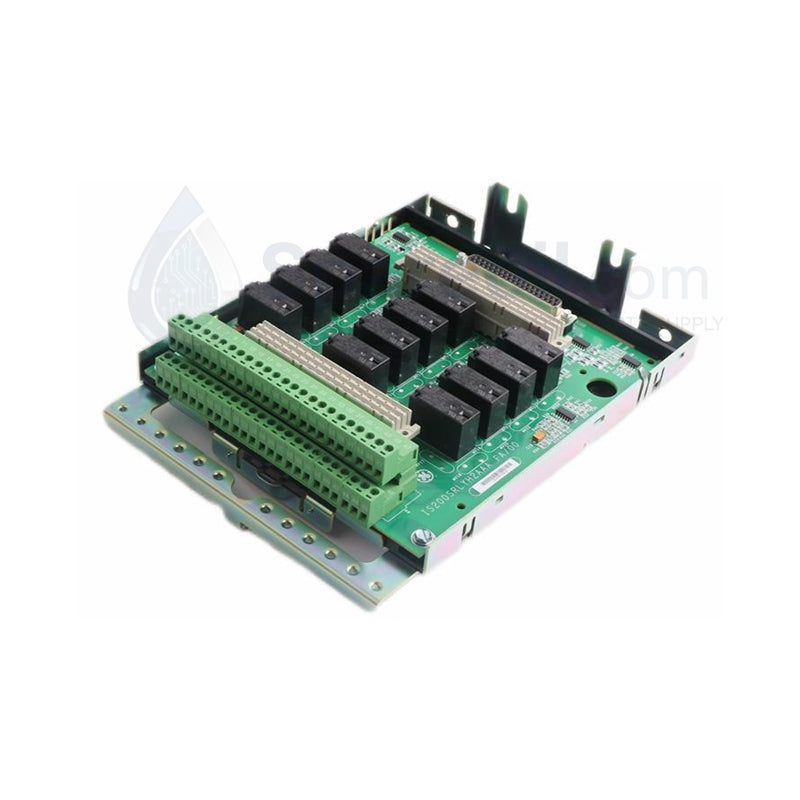

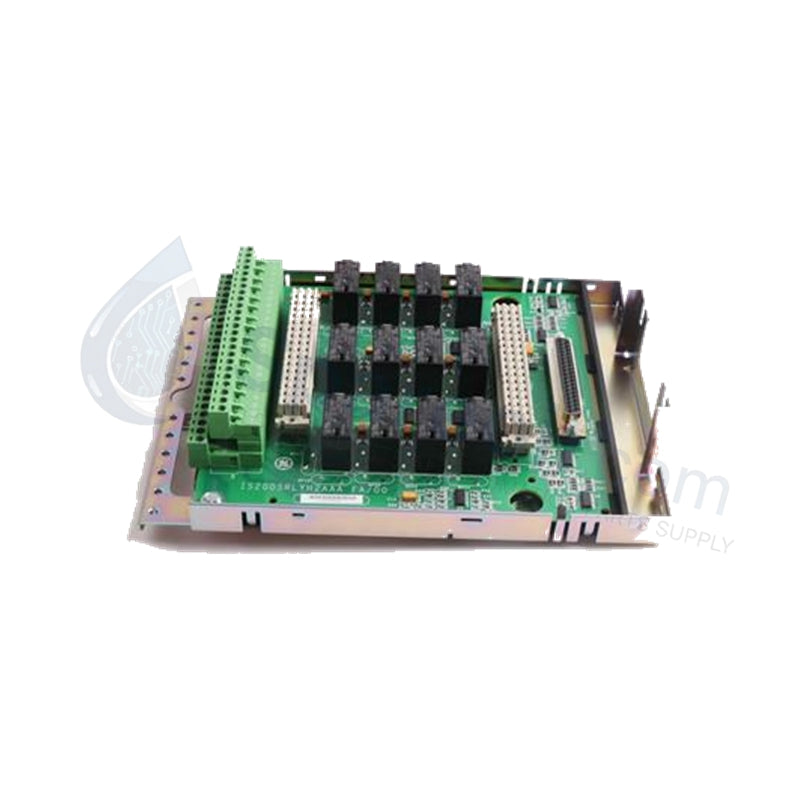

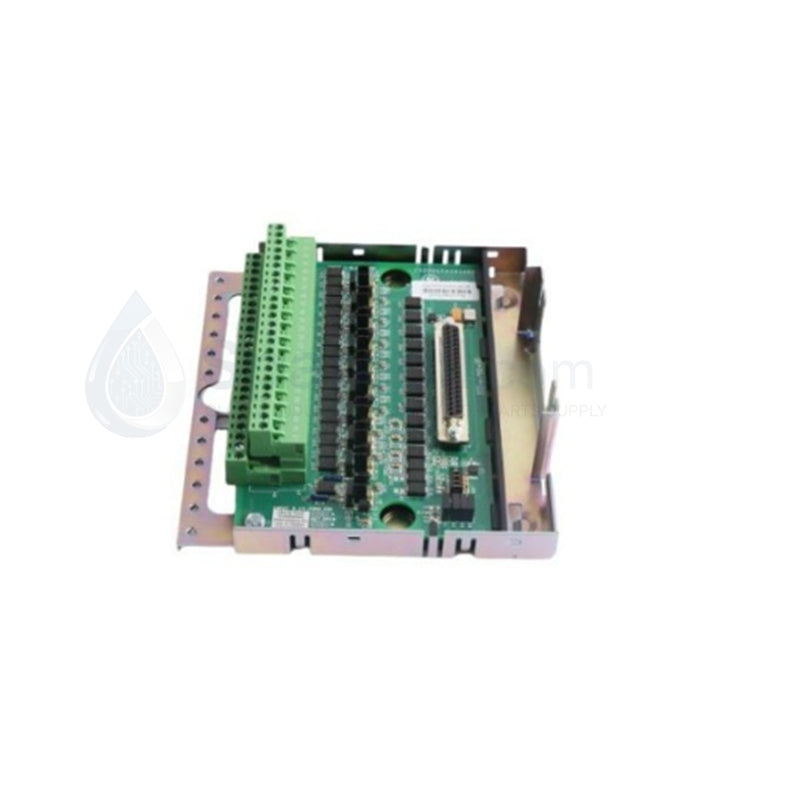

تعمل لوحة المحطة الطرفية لمخرج مرحل سيمبلكس (Simplex Relay Output Terminal Board) GE IS200SRLYH2AAA كلوحة طرفية لمخرج مرحل سيمبلكس عالية الكثافة لأنظمة التحكم في التوربينات Mark VI و Mark VIe Speedtronic. تعمل لوحة الدوائر المطبوعة (PCB) الجديدة كليًا بنسبة 100% هذه كجسر مادي بين منطق التحكم الرقمي والمعدات الميدانية الثقيلة. تدير عمليات التبديل لأنظمة التوربينات المساعدة الحرجة، بما في ذلك الملفات اللولبية، وبادئات المحركات، وأجهزة الإنترلوك للإنذار عن بعد. من خلال استخدام بنية سيمبلكس، توفر هذه اللوحة حلاً فعالاً من حيث التكلفة والمساحة لمسارات الإشارة غير المتكررة دون التضحية بالمتانة الصناعية.

المواصفات الفنية

الميزة	المواصفات
رقم الطراز	IS200SRLYH2AAA
توافق النظام	GE Mark VI / Mark VIe Speedtronic
قنوات المرحل	12 قناة كهروميكانيكية
نوع الاتصال	مفتوح عادة (N.O.)
الجهد المتردد الاسمي	115 فولت تيار متردد و 230 فولت تيار متردد
تصنيف التلامس	خدمة تجريبية / تبديل طاقة متوسطة
نطاق درجة حرارة التشغيل	–40 درجة مئوية إلى +70 درجة مئوية (–40 درجة فهرنهايت إلى +158 درجة فهرنهايت)
الحماية	طلاء عالي الجودة ضد الرطوبة والملوثات
الأبعاد	330 مم × 178 مم × 55 مم
الوزن	1.14 كجم (2.51 رطل)

مزايا هندسية

عزل غلفاني قوي: يوفر IS200SRLYH2AAA حاجزًا ماديًا بين الضوضاء الكهربائية في الجانب الميداني واللوحة الخلفية للتحكم الحساسة. يمنع هذا العزل الارتفاعات المفاجئة من المجال (مثل الارتداد الاستقرائي من الملفات اللولبية) من إتلاف وحدة المعالجة المركزية الأساسية أو وحدات المنطق.
تبديل عالي الكثافة: مع 12 قناة مرحل مستقلة على لوحة واحدة، تعمل هذه الوحدة على تحسين مساحة الخزانة. تتيح للمهندسين إدارة أنظمة مساعدة متعددة من موقع طرفي واحد، مما يبسط الأسلاك ويقلل من البصمة الكلية للأجهزة.
مرونة بيئية قصوى: صُممت اللوحة لظروف محطة الطاقة، وتعمل بشكل موثوق في درجات حرارة منخفضة تصل إلى –40 درجة مئوية ومرتفعة تصل إلى +70 درجة مئوية. يمنع الطلاء الواقي عالي الجودة تدهور الدائرة الناتج عن الرطوبة أو الغبار أو الملوثات المحمولة جوًا.
موثوقية خدمة التحكم: تتعامل جهات الاتصال الميكانيكية بشكل خاص مع تيارات البدء النموذجية للمقاولات والملفات اللولبية. تلغي هذه القدرة الحاجة إلى مرحلات وسيطة خارجية في العديد من تطبيقات التحكم في التوربينات القياسية.
تكامل سلس: تتصل اللوحة مباشرة بحزم الإدخال/الإخراج Mark VI/VIe، باستخدام كابلات GE القياسية عالية الكثافة لضمان التثبيت السريع وأوقات استجابة منخفضة الكمون.

الأسئلة الشائعة

ما هو الفرق بين لوحات مرحل Simplex و TMR؟

يستخدم IS200SRLYH2AAA بنية Simplex، مما يعني أنه يتعامل مع الإشارات غير المتكررة عبر مسار واحد. في المقابل، تستخدم لوحات TMR (Triple Modular Redundant) ثلاثة مسارات متوازية لمنطق التصويت في أنظمة الأمان بالغة الأهمية. استخدم لوحة Simplex هذه للأنظمة المساعدة حيث تكون المساحة والكفاءة من الأولويات.

هل تدعم هذه اللوحة كلاً من 115 فولت تيار متردد و 230 فولت تيار متردد في نفس الوقت؟

نعم. نظرًا لأن المرحلات توفر نقاط اتصال جافة معزولة، يمكنك توصيل جهود مختلفة بقنوات منفصلة على اللوحة، بشرط الحفاظ على الخلوص المناسب واتباع أقصى تصنيفات الجهد للوحة الطرفية.

هل يتطلب IS200SRLYH2AAA أي معايرة يدوية؟

لا. لوحة الطرفية هذه هي واجهة كهروميكانيكية سلبية. بمجرد تركيبها وتوصيلها بوحدة الإدخال/الإخراج المناسبة عبر الكابلات عالية الكثافة، فإنها لا تتطلب أي معايرة برمجية أو تعديلات يدوية.

هل يمكنني استبدال لوحة SRLY أقدم بهذا الإصدار "H2AAA"؟

إصدار "H2AAA" هو مراجعة حديثة لسلسلة SRLY. بينما يحافظ على التوافق مع الإصدارات السابقة لمعظم تطبيقات Mark VI، تحقق دائمًا من الرسم البياني للنظام المحدد أو برنامج تكوين الإدخال/الإخراج للتأكد من تطابق تعيينات المحطات الطرفية مع أسلاكك الحالية.
