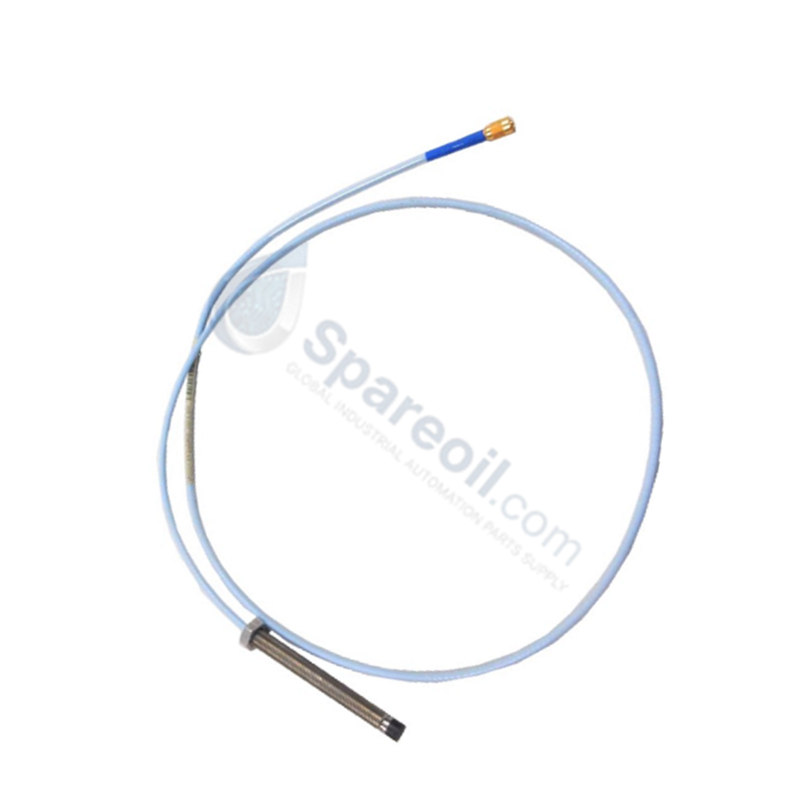

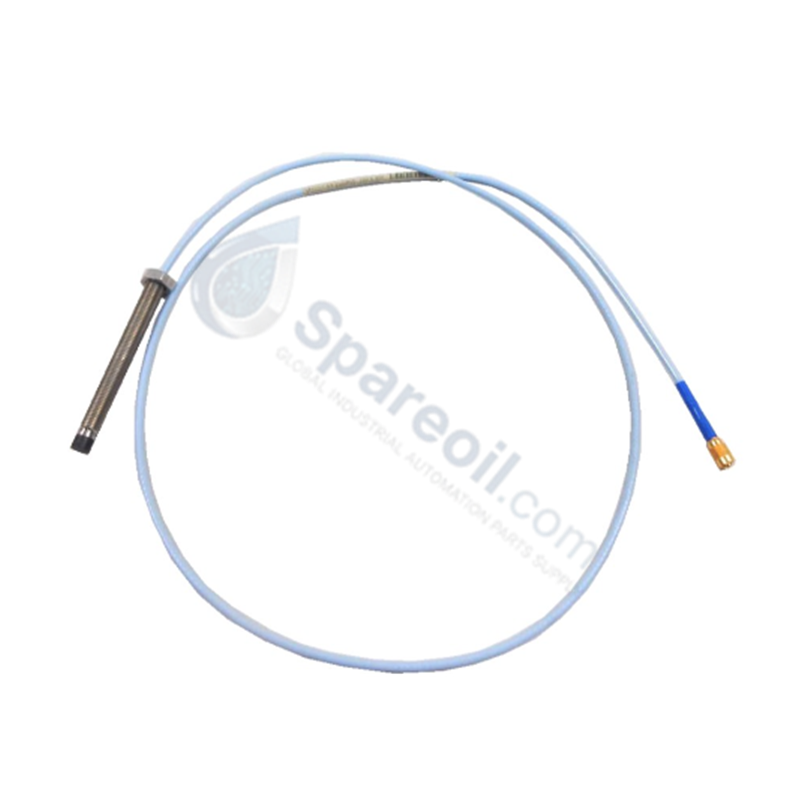

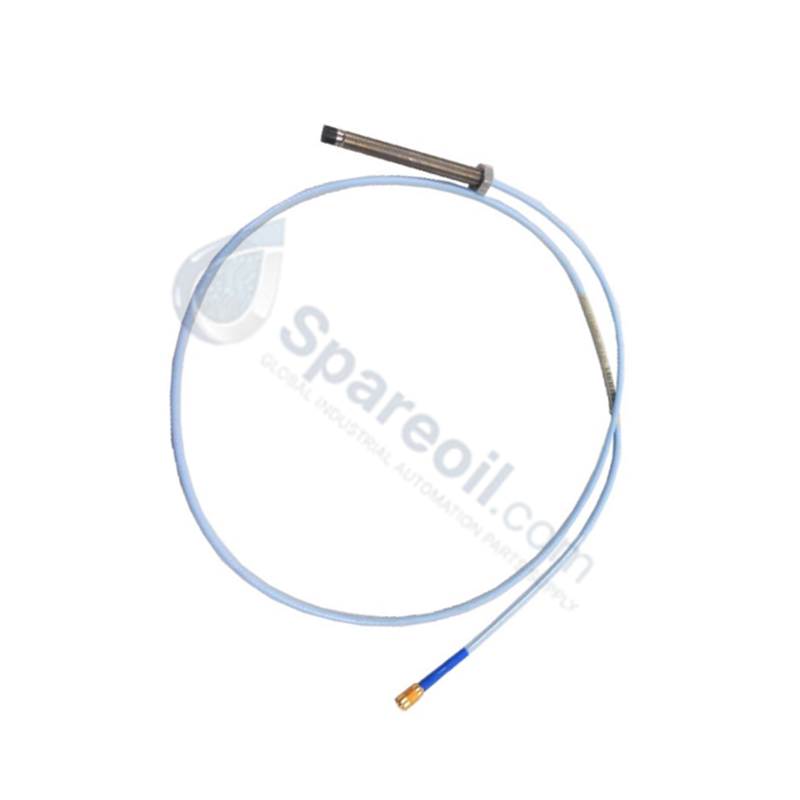

تم تصميم Bently Nevada 330101-00-16-10-02-05 (مجس التقارب 330101 بقطر 8 مم) لقياس الإزاحة في الآلات الدوارة، ويوفر تنفيذًا فيزيائيًا مباشرًا لتحويل الفجوة إلى جهد لمراقبة الاهتزاز والموضع.
تفاصيل اللاحقة ومصفوفة النموذج
| مكون الخيار | الاختيار | الوصف |
|---|---|---|
| النموذج | 330101 | مجس التقارب 3300 XL 8 مم |
| الطول غير الملولب | 00 | 0 مم |
| طول الغلاف | 16 | 160 مم |
| الطول الكلي | 10 | 1.0 متر |
| الموصل | 02 | محوري مصغر ClickLoc |
| اعتماد الوكالة | 05 | الموافقات المطلوبة (خاصة بالمنطقة) |
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | 330101-00-16-10-02-05 |
| العلامة التجارية | Bently Nevada |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 2.0 كجم |
| الأبعاد | قطر الطرف 8 مم، طول الغلاف 160 مم |
| درجة حرارة التشغيل | -51 درجة مئوية إلى +177 درجة مئوية |
| استهلاك الطاقة | يعمل بواسطة مستشعر Proximitor 3300 XL |
| المدى الخطي | 0.25 مم إلى 2.3 مم |
خصائص المراقبة الميكانيكية و TSI من Bently Nevada
يعتمد نظام المجس 330101 على معايرة دقيقة لمجس تيار الدوامة لضمان خرج دقيق، وعادة ما تتم معايرته على 7.87 فولت/مم (200 ملي فولت/مل). أثناء التشغيل، يعد التحقق من جهد الفجوة مقابل أهداف -10 فولت تيار مستمر في مركز النطاق الخطي إلزاميًا لضمان التشغيل السليم ضمن غلاف إشارة مستشعر Proximitor. عند مراقبة ديناميكيات الدوار، حافظ على مسافات كافية بين المجسات لتسهيل كبح التشويش المتقاطع ومنع تداخل الإشارة بين نقاط القياس المتجاورة. يجب أن تستخدم جميع الكابلات موصلات محورية محمية للحفاظ على سلامة الإشارة عبر المسافات الطويلة.
الأسئلة المتداولة
س: ما هي الوظيفة الأساسية لموصل ClickLoc في نظام 3300 XL؟
ج: يضمن موصل ClickLoc معاوقة تلامس ثابتة لمسار الإشارة المحوري ويمنع الانفصال الميكانيكي بسبب الاهتزاز الناتج عن الآلة.
س: هل يمكن تمديد طول الكابل البالغ 1.0 متر؟
ج: الطول الكلي للنظام ثابت عند 1.0 متر لهذا الرقم الجزئي. سيؤدي تمديد الكابل بعد الطول المعاير في المصنع لمستشعر Proximitor المحدد إلى تغيير حساسية النظام واستجابته للتردد.
إرشادات التركيب الميداني
- قم بتركيب المجس باستخدام الحامل المناسب، مع التأكد من أنه عمودي على السطح المستهدف.
- اضبط فجوة المجس حتى يتطابق جهد الخرج المقاس عند طرف Proximitor مع إزاحة -10 فولت تيار مستمر المطلوبة.
- أحكم ربط صواميل التثبيت لتثبيت موضع المجس، مع ضمان عدم حدوث أي حركة أثناء تشغيل الآلة عالية السرعة.
- قم بتوجيه الكابل المحوري بعيدًا عن خطوط التيار المتردد عالية الجهد أو موصلات إمداد الطاقة لتقليل التداخل الكهرومغناطيسي.
- ضع مركبات قفل الخيوط الخالية من السيليكون إذا لزم الأمر لتأمين غلاف المجس في فتحة التركيب.
