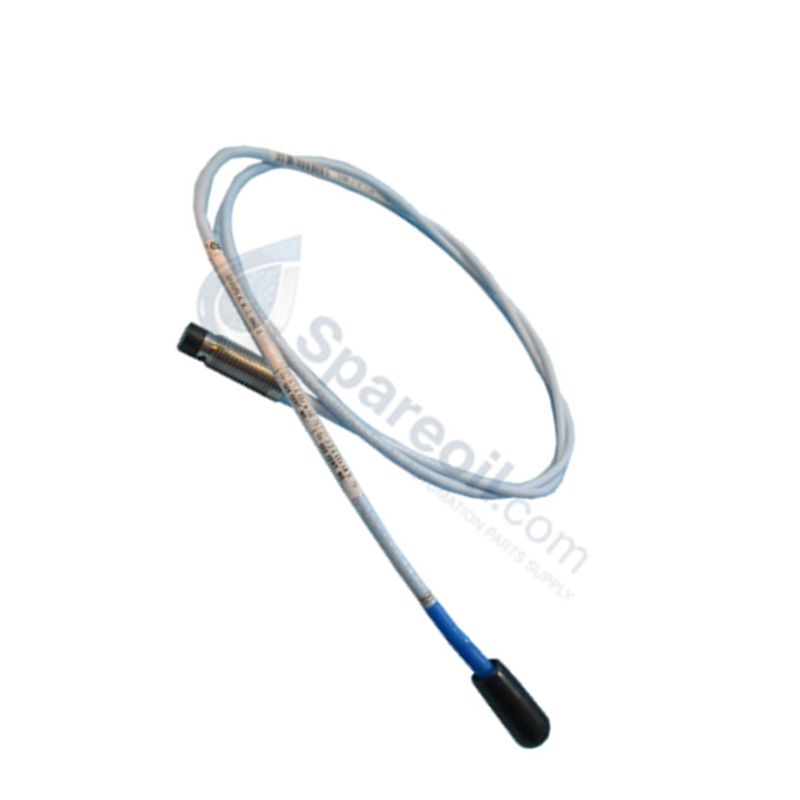

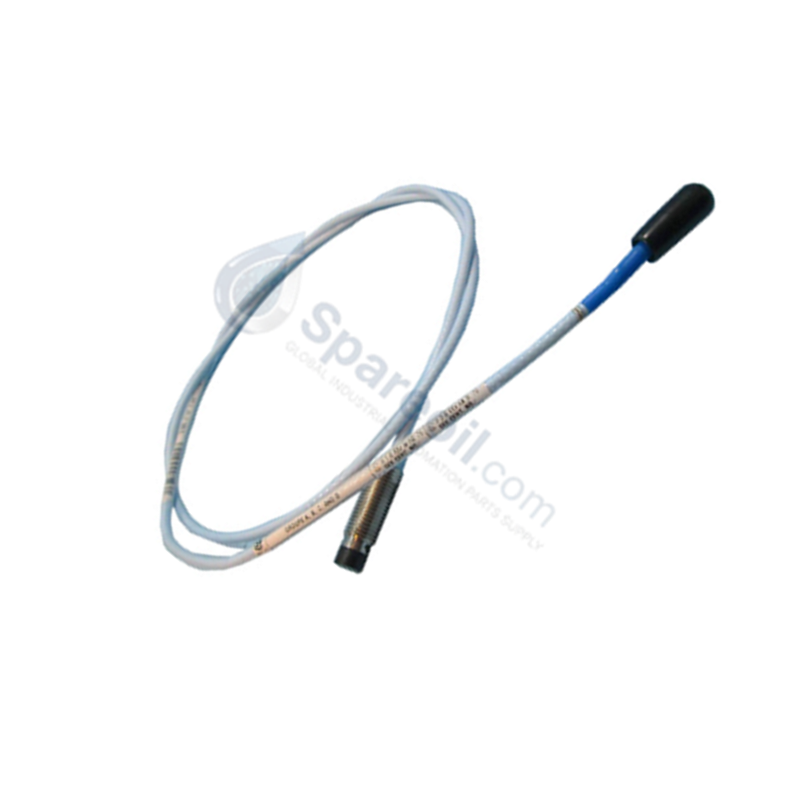

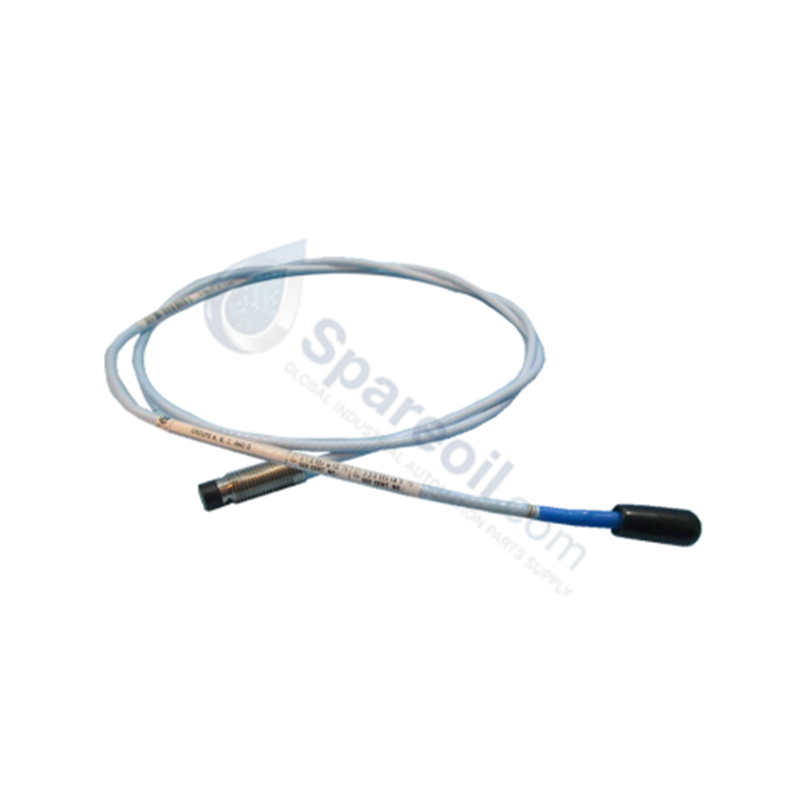

تم تكوين مسبار التقارب Bently Nevada 330101-00-30-10-02-00 (330101 8 مم) لقياس الإزاحة في الآلات الدوارة، ويوفر تنفيذًا ماديًا مباشرًا لتحويل الفجوة إلى جهد كهربائي لمراقبة الاهتزاز والموضع.
توضيح اللاحقات ومصفوفة النماذج
| مكون الخيار | الاختيار | الوصف |
|---|---|---|
| النموذج | 330101 | مسبار التقارب 3300 XL 8 مم |
| الطول غير الملولب | 00 | 0.0 بوصة |
| طول الهيكل | 30 | 3.0 بوصة |
| الطول الكلي | 10 | 1.0 متر |
| نوع الموصل | 02 | محوري مصغر ClickLoc |
| موافقة الوكالة | 00 | غير مطلوب |
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | 330101-00-30-10-02-00 |
| العلامة التجارية | Bently Nevada |
| الأصل | الولايات المتحدة الأمريكية |
| الوزن | 0.323 كجم |
| الأبعاد | قطر الطرف 8 مم، طول الهيكل 3.0 بوصة |
| درجة حرارة التشغيل | -51 درجة مئوية إلى +177 درجة مئوية |
| استهلاك الطاقة | يتم تشغيله بواسطة مستشعر Proximitor 3300 XL |
| نوع السن اللولبي | 3/8-24 UNF |
مراقبة Bently Nevada الميكانيكية وخصائص TSI
يعتمد نظام مسبار 330101 على معايرة دقيقة لمسبار التيارات الدوامية لضمان خرج دقيق، عادة ما تتم معايرته إلى 7.87 فولت/مم (200 ملي فولت/ميل). أثناء التشغيل، يعد التحقق من جهد الفجوة مقابل أهداف -10 VDC في مركز النطاق الخطي أمرًا إلزاميًا لضمان التشغيل السليم ضمن غلاف إشارة مستشعر Proximitor. عند مراقبة ديناميكيات الدوار، حافظ على تباعد كافٍ للمسبار لتسهيل قمع التداخل ومنع تداخل الإشارة بين نقاط القياس المتجاورة. يجب أن تستخدم جميع الكابلات موصلات محورية محمية للحفاظ على سلامة الإشارة عبر مسافات طويلة.
الأسئلة المتداولة
س: هل يمكن تغيير طول الكابل البالغ 1.0 متر في الموقع؟
ج: لا. نظام 3300 XL هو وحدة معايرة في المصنع. يؤدي تغيير طول الكابل إلى تغيير المعاوقة المميزة للنظام واستجابته الترددية، مما يؤدي إلى إبطال المعايرة وحدوث أخطاء في القياس.
س: ما هو الغرض من موصل ClickLoc في هذا النظام؟
ج: يوفر موصل ClickLoc اتصالًا آمنًا ومقاومًا للاهتزاز لمسار الإشارة المحوري، مما يضمن ضغط اتصال ثابت ويمنع انقطاعات الإشارة الناتجة عن الاهتزاز الميكانيكي.
إرشادات التثبيت الميداني
- تأكد من أن قوس تثبيت المسبار صلب لتجنب الرنين.
- قم بتركيب المسبار عموديًا على السطح المستهدف؛ يمكن أن يؤدي أي اختلال في المحاذاة يتجاوز 5 درجات إلى تدهور خطية القياس.
- تحقق من جهد الفجوة عند خرج مستشعر Proximitor أثناء التثبيت للتأكد من أن المستشعر يعمل عند إزاحة -10 VDC المطلوبة.
- ثبت المسبار باستخدام الصواميل المضمنة لمنع الحركة بسبب اهتزاز الماكينة.
- تأكد من أن موصل ClickLoc متصل بالكامل حتى يتم الشعور بنقرة ملموسة، ووجه الكابل لمنع الإجهاد على نقطة الاتصال.
