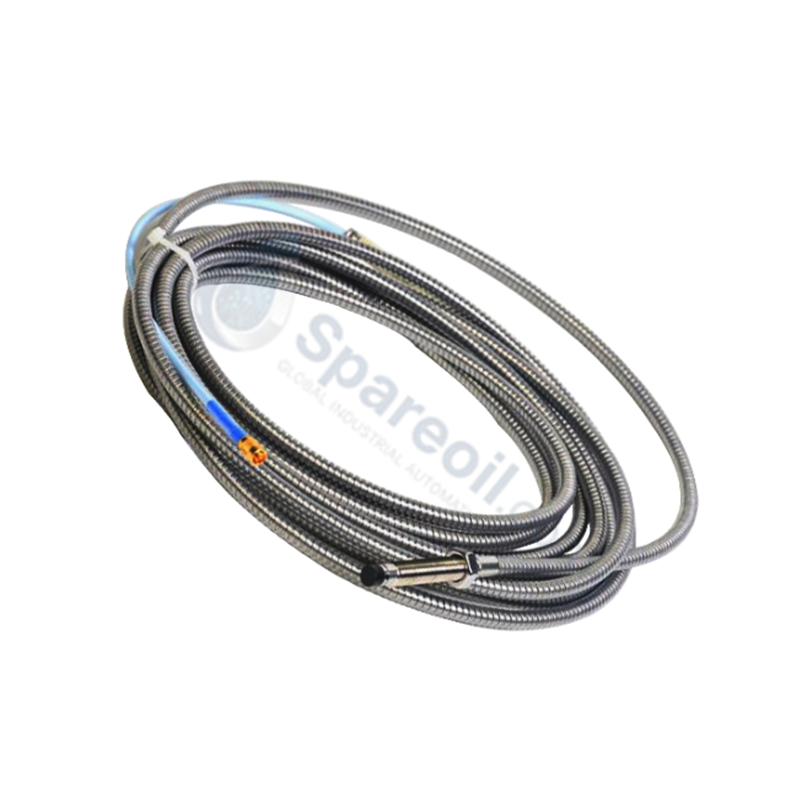

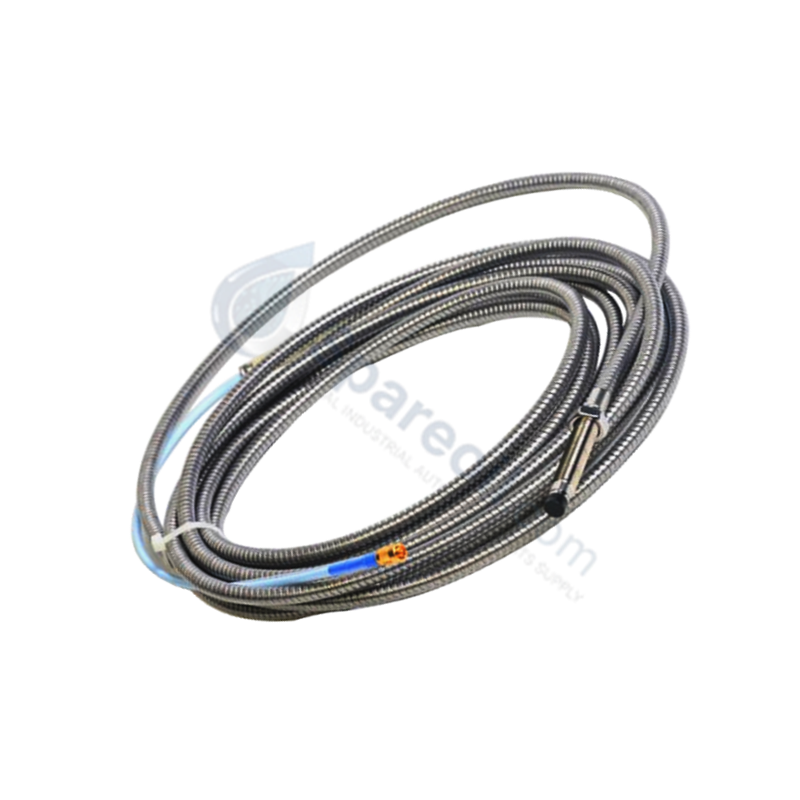

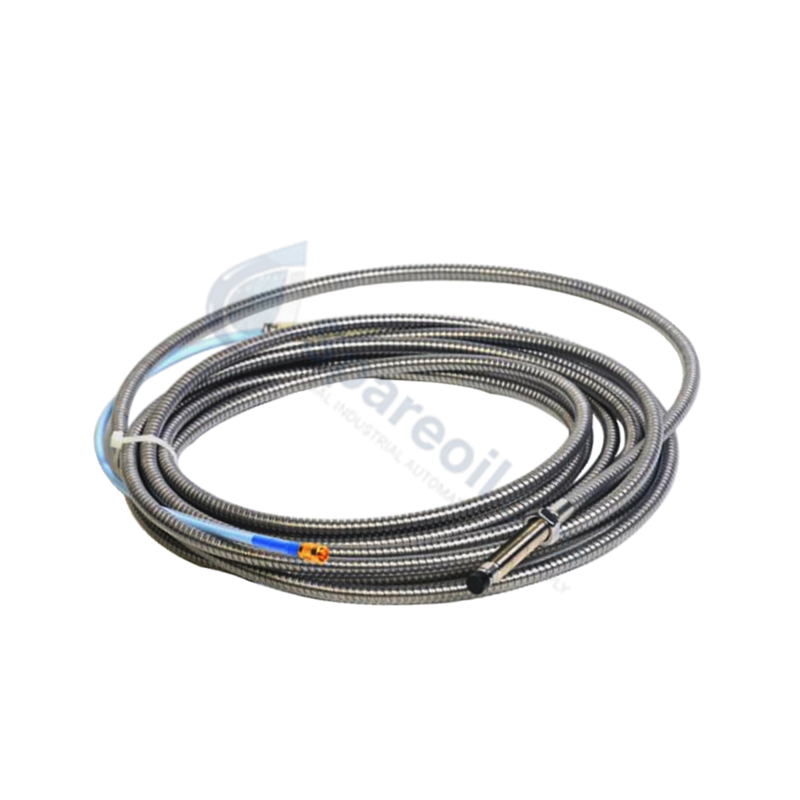

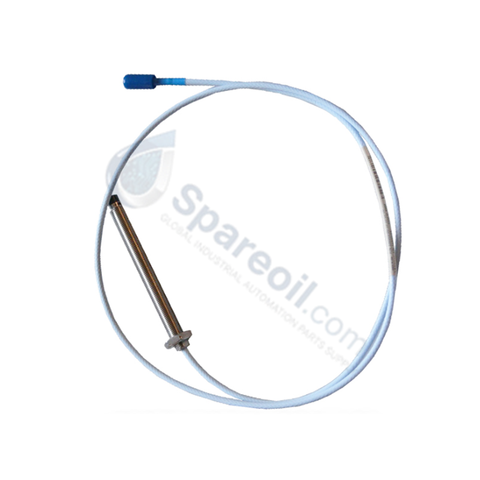

تم تكوين المجس Bently Nevada 330102-00-20-10-02-00 (مجس التقارب 330102) لمراقبة الاهتزاز والإزاحة في منصات نظام محول 3300 XL، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. يحوّل الجهاز فجوات التقارب المادية بين وجه المستشعر وهدف موصل إلى حلقة تعديل دقيقة عالية التردد للترددات الراديوية بدون اتصال ميكانيكي.
تفكيك اللاحقة ومصفوفة النموذج
- 330102: مُعرف المكون الأساسي لمجس التقارب 3300 XL 8 مم الذي يستخدم خيط 3/8-24 UNF ودرعًا مدمجًا من الفولاذ المقاوم للصدأ.
- -00: خيار الطول غير الملولب الذي يحدد 0.0 بوصة من الأسطوانة الملساء المكشوفة.
- -20: خيار طول الهيكل الكلي الذي يحدد 2.0 بوصة من إجمالي طول الغلاف الملولب.
- -10: خيار الطول الكلي الذي يحدد مسار كابل مدمج بطول 1.0 متر (3.3 قدم).
- -02: موصل ClickLoc متحد المحور مصغر متطابق مع كابل كهربائي قياسي.
- -00: خيار موافقة الوكالة الذي يشير إلى عدم وجود شهادات لمنطقة خطرة مطلوبة لنقطة التركيب.
المواصفات الفنية للأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | 330102-00-20-10-02-00 |
| العلامة التجارية | Bently Nevada |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.323 كجم |
| الأبعاد | قطر طرف المجس 8 مم، طول الهيكل الكلي 2.0 بوصة، خيط 3/8-24 UNF |
| درجة حرارة التشغيل | -51 درجة مئوية إلى +177 درجة مئوية |
| استهلاك الطاقة | مكون سلبي يعمل بالطاقة عبر إثارة مستشعر Proximitor خارجي |
| مادة طرف المجس | بولي فينيلين سلفايد (PPS) |
| مادة هيكل المجس | فولاذ مقاوم للصدأ AISI 303 أو 304 (SST) |
| تجميع الكابلات | كابل قياسي مدرع بنواة متحد المحور |
| نوع الموصل | موصل ClickLoc متحد المحور مصغر |
المراقبة الميكانيكية والسمات الفنية TSI
تعمل آلية القياس الفيزيائية عبر قياس المجس المتخصص للتيارات الدوامة والمعاير بدقة مقابل سطح هدف فولاذي AISI 4140. للتحقق من دقة القياس الخطي الأساسي، يجب على مهندسي الميدان إجراء عملية تحقق صريحة لجهد الفجوة تستهدف خط أساس اسمي قدره -10 فولت تيار مستمر عند النقطة الوسطى المادية للمدى الخطي للنظام. يضمن وضع التثبيت الصحيح مراقبة دقيقة لسلوك العمود عالي التردد وديناميكيات الدوار المعقدة. بالإضافة إلى ذلك، يوفر الغلاف المدرع المدمج من الفولاذ المقاوم للصدأ خصائص توهين طبيعية تعمل على تحسين قمع التداخل عندما تشغل كابلات الإشارة المتعددة حاويات توصيل طرفية مشتركة.
الأسئلة المتداولة
س: ما هو حد المناولة الفيزيائية الذي يمنع تدهور الإشارة عند الواجهة المحورية المصغرة؟
ج: يجب عدم تدوير أو سحب موصل ClickLoc المحوري باستخدام كماشة أو أدوات تثبيت ميكانيكية قياسية. يؤدي القوة الزائدة إلى تشويه الدبوس الداخلي المطلي بالذهب، مما يؤدي إلى تحولات دائمة في مقاومة الحلقة وانجراف المعايرة.
س: كيف يؤثر الدرع المدمج على خصائص توجيه كابل بطول 1.0 متر؟
ج: يوفر الدرع الفولاذي المرن حماية ميكانيكية ضد الحواف الحادة ولكنه يفرض حدًا صارمًا لأقل نصف قطر للانحناء يبلغ 25.4 مم. قد يؤدي تجاوز حد الانحناء هذا إلى تجعيد العازل الداخلي المحوري.
س: هل يمكن لمجس مستقل أن ينقل إشارة عملية قياسية 4-20 مللي أمبير؟
ج: لا. يعمل المجس بشكل خالص كعنصر حثي متغير. يجب توصيله مباشرة بمستشعر Proximitor 3300 XL متطابق لتحويل تعديل RF الخام إلى خرج خطي قياسي 200 مللي فولت/ميل.
إرشادات التثبيت الميداني
- افحص فتحة التثبيت 3/8-24 UNF للتأكد من أنها ملولبة بشكل مستقيم، وخالية من النتوءات، ونظيفة من الرقائق المعدنية أو زيت القطع.
- قم بلف جسم المجس في كتيفة التثبيت أو غطاء الجهاز يدويًا للقضاء على أي احتمال للربط المتقاطع.
- قم بتوصيل مقياس متعدد رقمي معاير بالكتلة الطرفية القريبة لمستشعر Proximitor لالتقاط خرج التيار المستمر النشط.
- قم بتقديم أو سحب غلاف المجس داخل كتلة التثبيت حتى يتطابق التحقق من جهد الفجوة مع خط الأساس -10 فولت تيار مستمر.
- شد الصامولة الهيكلية بإحكام ضد إطار التثبيت للحفاظ على الفجوة الهوائية التي تم التحقق منها، ثم قم بتأمين موصل ClickLoc باستخدام شريط عزل ذاتي الانصهار لحماية الوصلة من حلقات الأرض الهيكلية.
