330103-00-10-10-02-05 ورقة بيانات ودليل فني لسلسلة Bently Nevada

330103-00-10-10-02-05 | Bently Nevada | مجسات التقارب 3300 XL

330103-00-10-10-02-05 | Bently Nevada | مجسات التقارب 3300 XL

التوفر: 10 متوفر في المخزون

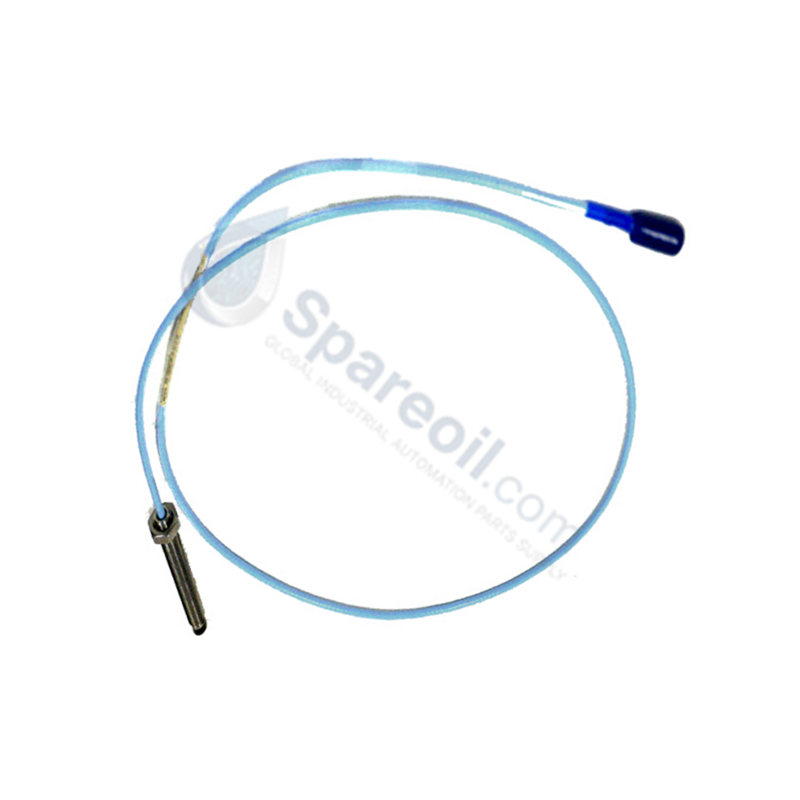

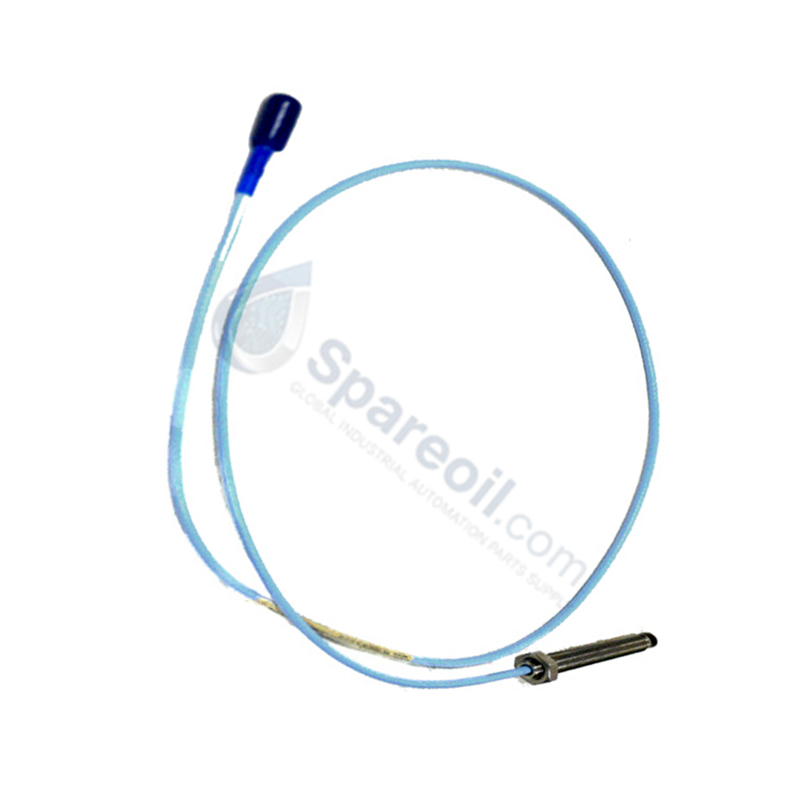

يعمل مسبار التقارب Bently Nevada 330103-00-10-10-02-05، والمُدرج أيضًا تحت اسم 330103، كمكوّن مادي مخصص لاستشعار الإزاحة والاهتزاز بالتيارات الدوامة ضمن...

رمز المنتج: 330103-00-10-10-02-05

Manufacturer: Bently Nevada
Product No.: 330103-00-10-10-02-05
Product Type: مستشعرات التقارب
Product Origin: USA
Payment:T/T, Western Union
Weight: 1500g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

يعمل مسبار التقارب Bently Nevada 330103-00-10-10-02-05، والمُدرج أيضًا تحت اسم 330103، كمكوّن مادي مخصص لاستشعار الإزاحة والاهتزاز بالتيارات الدوامة ضمن أنظمة محولات التقارب 3300 XL.

تفكيك اللاحقة ومصفوفة النموذج

خانة الخيار	الرمز المكون	التعريف التقني
خيار الطول غير الملولب	00	0 مم
خيار الطول الإجمالي للعلبة	10	100 مم
خيار الطول الكلي	10	1.0 متر (3.3 قدم)
خيار الموصل ونوع الكابل	02	موصل محوري مصغر ClickLoc، كابل قياسي
خيار اعتماد الوكالة	05	اعتمادات CSA, ATEX, IECEx

المواصفات الفنية

المعيار	المواصفات
النموذج	330103-00-10-10-02-05
العلامة التجارية	Bently Nevada
المنشأ	الولايات المتحدة الأمريكية
قطر طرف المسبار	8 مم
مادة طرف المسبار	كبريتيد البوليفينيلين (PPS)
مادة علبة المسبار	فولاذ مقاوم للصدأ AISI 303 أو 304 (SST)
الختم ضد الضغط	حلقة فيتون O-ring لختم الطرف ضد الضغط التفاضلي بين الطرف والعلبة
الطول غير الملولب	0 مم
الطول الإجمالي للعلبة	100 مم
الطول الكلي	1.0 متر (3.3 قدم)
نوع الموصل	موصل محوري مصغر ClickLoc
نوع الكابل	كابل قياسي
درجة حرارة التشغيل	-51 إلى +177 درجة مئوية
استهلاك الطاقة	عنصر مادي خامل يتم تشغيله بواسطة مستشعر Proximitor
الأبعاد	جسم ملولب M10 x 1
الوزن	0.323 كجم (صافي)، 1.5 كجم (وزن الشحن)

معايرة مسبار التيارات الدوامة وديناميكيات الدوار

يستخدم مسبار التقارب 3300 XL بحجم 8 مم معايرة مسبار التيارات الدوامة لتحويل مسافات الفجوات الفيزيائية إلى جهد كهربائي متناسب. عند إقرانه بمستشعر Proximitor 3300 XL متوافق، يسمح النظام بالتحقق الدقيق من جهد الفجوة مع هدف اسمي يبلغ -10 فولت تيار مستمر في مركز النطاق الخطي. يقلل هذا التكوين الكهربائي من مشكلات قمع التداخل عند تركيب مسابير متعددة في تقارب مادي وثيق على طول غلاف الآلة. يتيح خرج الإشارة عالي التردد الناتج تحديد دقيق لديناميكيات الدوار، بما في ذلك اهتزاز العمود الديناميكي وموضعه والتمدد الحراري المحوري.

الأسئلة الشائعة

س: كيف يتم التحقق من هدف التحقق من جهد الفجوة في الظروف الساكنة؟

ج: قم بتوصيل مقياس متعدد رقمي بأطراف "OUT" و "COM" لمستشعر Proximitor المرتبط. اضبط موضع المسبار ميكانيكيًا عبر خيوط M10 حتى يقرأ المقياس المتعدد الهدف القياسي -10 فولت تيار مستمر، مما يشير إلى المركز الكهربائي لمعايرة مسبار التيارات الدوامة.

س: ما هي العواقب الكهربائية لتعديل الكابل المدمج بطول 1.0 متر في الميدان؟

ج: يؤدي قص أو ربط الكابل المحوري المدمج إلى تغيير المعاوقة عالية التردد المضبوطة في المصنع لحلقة التردد اللاسلكي. يؤدي هذا الاضطراب إلى تدهور دقة معايرة مسبار التيارات الدوامة ويضر بأي تتبع لاحق لديناميكيات الدوار الديناميكية.

إرشادات التثبيت الميداني

قيود عزم الدوران الميكانيكي: أحكم ربط جسم المسبار المصنوع من الفولاذ المقاوم للصدأ AISI 303/304 في كتيفة التثبيت باستخدام مفتاح عزم معاير. لا تتجاوز حدود الهندسة القياسية لمستشعرات 8 مم لمنع تلف طرف PPS.
عزل الموصل المحوري: حافظ على واجهة موصل ClickLoc المحوري المصغر جافة وخالية من مواد التشحيم أو الماء. قم بوضع أغطية موصلات متخصصة أو شريط عزل ذاتي الانصهار فوق نقطة التوصيل الطرفية.
حدود انحناء الكابل: قم بتوجيه الكابل القياسي مع الحفاظ على نصف قطر انحناء أدنى يفي بحدود المعايير الصناعية. تجنب الزوايا الحادة أو الضغط الذي يؤدي إلى تدهور طبقات الحماية من الترددات اللاسلكية ويزيد الضوضاء.
معلمات مسار الهدف: تأكد من أن مسار مراقبة العمود مسطح ويتوافق مع مواصفات سبيكة الهدف المعايرة للحفاظ على تنفيذ المعايرة الخطية.
