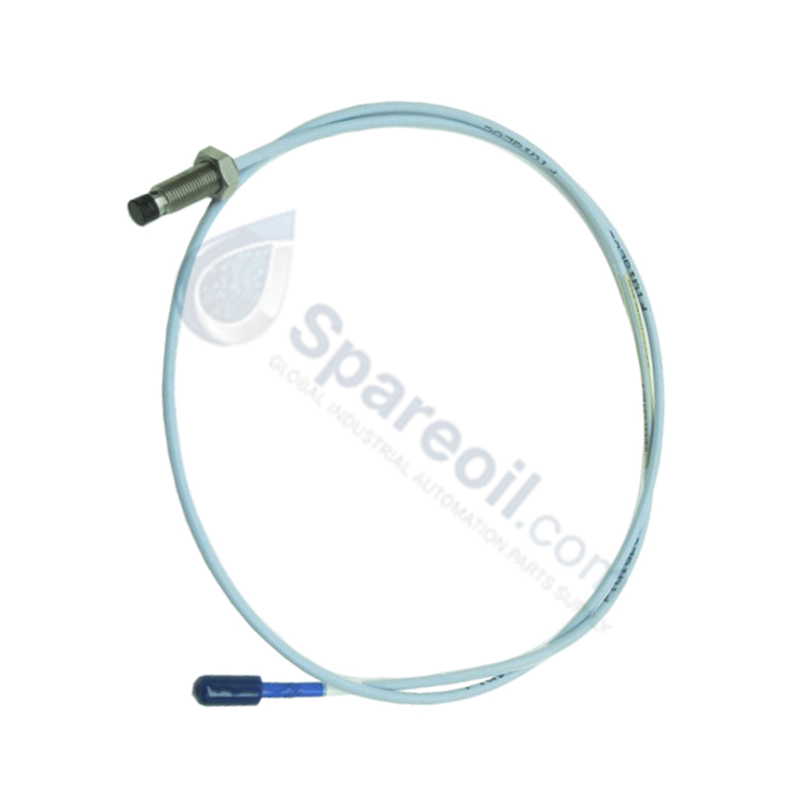

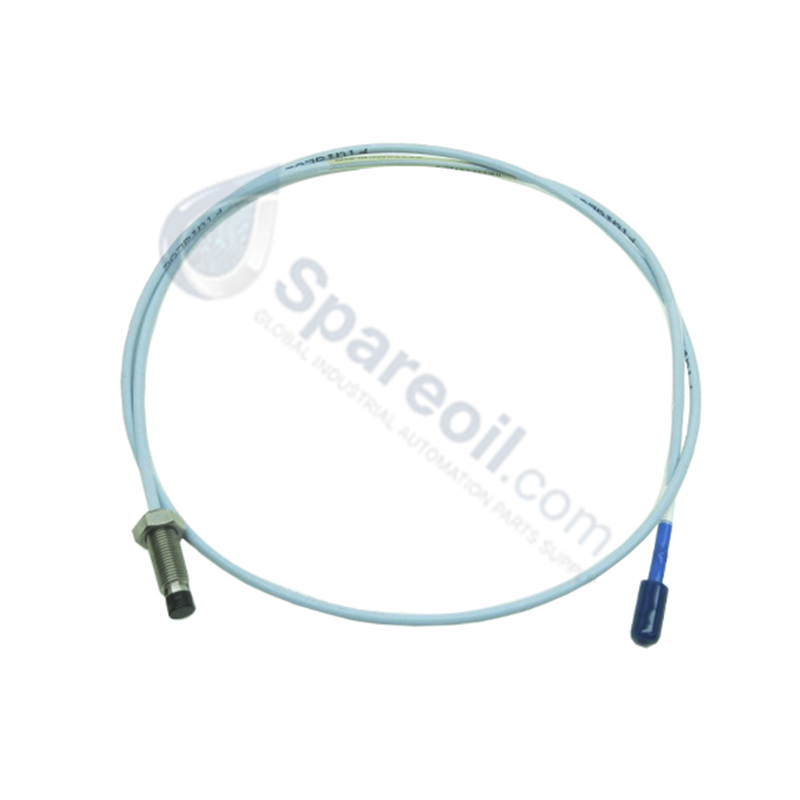

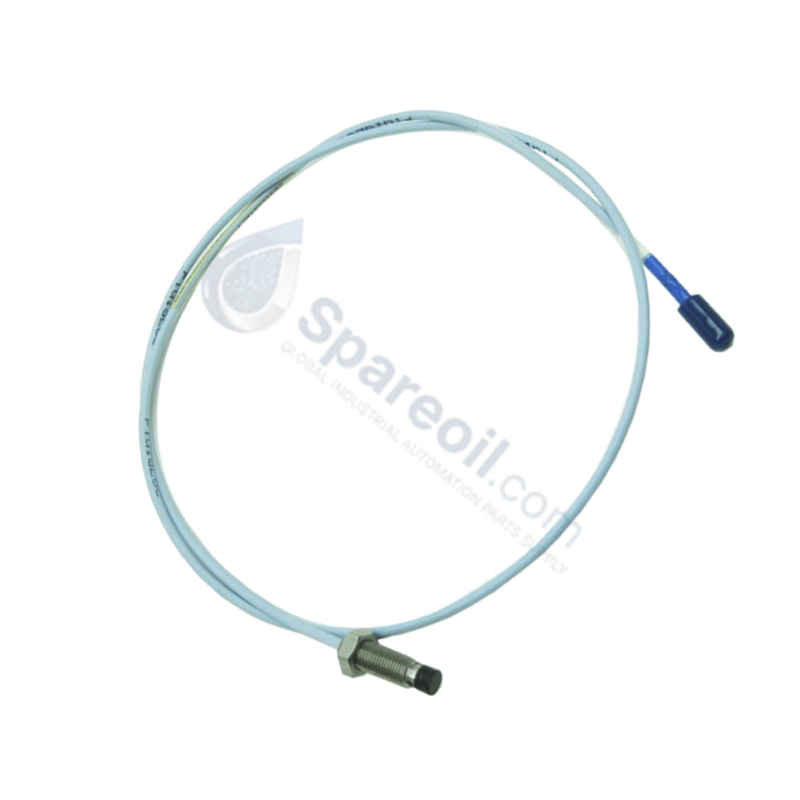

يعمل مسبار التقارب Bently Nevada 330104-00-06-20-01-00، والمُفهرس أيضًا باسم 330104، كمكون أجهزة مخصص لقياس الإزاحة بدون تماس ضمن نظام محول التقارب 3300 XL. يتتبع الجهاز انحرافات موضع العمود والاهتزازات الديناميكية عن طريق إنشاء مجال تردد راديوي عالي التردد مقابل هدف، وتوجيه التغيرات الناتجة في المعاوقة المادية عبر خطه المحوري المدمج إلى مستشعر Proximitor مطابق.
تفكيك اللاحقة ومصفوفة النموذج
| الرمز | فئة الخيار | التكوين التقني |
|---|---|---|
| 330104 | النموذج الأساسي | مسبار التقارب 3300 XL 8 مم (M10 x 1 خيط متري) |
| 00 | الطول غير الملولب | 0 مم |
| 06 | الطول الكلي للعلبة | 60 مم |
| 20 | الطول الكلي | 2.0 متر (6.6 قدم) |
| 01 | نوع الموصل والكابل | موصل متحد المحور مصغر ClickLoc مع واقي موصل، كابل قياسي |
| 00 | موافقة الوكالة | غير مطلوب |
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | 330104-00-06-20-01-00 |
| العلامة التجارية | Bently Nevada |
| الأصل | الولايات المتحدة الأمريكية |
| قطر طرف المسبار | 8 مم |
| حجم خيط الغلاف | M10 x 1 (مع درع مدمج) |
| تقنيات الواجهة | وصلة طرف إلى كابل TipLoc، تثبيت الكابل CableLoc |
| وسائط الإرسال | كابل متحد المحور قياسي 75 أوم |
| درجة حرارة التشغيل | -51 إلى +177 درجة مئوية |
| استهلاك الطاقة | مكون محول سلبي (يعمل بالدائرة) |
| الأبعاد | طول العلبة الكلي 60 مم، الطول الكلي 2.0 متر |
| الوزن | أقل من 1.0 كجم اسمي |
قمع التداخل المتبادل ومصفوفات المستشعرات
يعتمد 330104-00-06-20-01-00 على عامل مقياس تشغيلي يبلغ 7.87 فولت/مم (200 ملي فولت/ميل) عند رسم إزاحة الهدف. عند النشر في تكوينات مراقبة الآلات متعددة المسابير (مثل أزواج الاهتزاز الشعاعي X-Y المتعامدة)، يلزم التوجيه الهيكلي المناسب والخلوص المكاني لدعم قمع التداخل المتبادل. إذا تم وضع أطراف المسبار المشعة أقرب من العتبات الدنيا المحددة، تتداخل مجالاتها الكهرومغناطيسية، مما يولد تداخلًا متبادلًا يفسد خرج الجهد التناظري. يمنع الحفاظ على معلمات التتبع المادي الدقيقة تشويه الإشارة في بيئات مراقبة ديناميكيات الدوار المعقدة.
الأسئلة المتكررة
س: كيف يغير خيار كابل FluidLoc الخصائص الفيزيائية لتجميع المسبار؟
ج: يمنع تكوين FluidLoc النقل الشعري لزيوت التشحيم أو الغازات عبر الهيكل الداخلي للكابل، مما يقلل من تسرب السوائل من غلاف الماكينة إلى حاوية الجهاز.
س: هل يمكن توصيل هذا المسبار بطول 2.0 متر مباشرة بحامل شاشة من سلسلة 3500؟
ج: لا. مسابير التقارب هي مكونات سلبية ولا يمكنها الاتصال مباشرة بإلكترونيات المراقبة. يجب توصيل المسبار بطول 2.0 متر عبر كابل تمديد مطابق بمستشعر Proximitor 3300 XL، والذي يوفر حلقة الإثارة النهائية -24 VDC وإشارات الخرج التناظرية.
إرشادات التثبيت الميداني
- أقفال عزم الدوران الميكانيكية: قم بربط جسم المسبار M10 x 1 في غلاف الدعامة يدويًا. طبق عزم الشد النهائي عبر مفتاح ربط معاير حتى أقصى معلمة تبلغ 33.9 نيوتن متر (300 رطل بوصة) لتجنب إجهاد الغلاف الهيكلي.
- عزل الموصل المحوري: نظف وصلة الموصل المحوري المصغر ClickLoc قبل التوصيل. تأكد من أن واقي الموصل المدمج منزلق بإحكام فوق الوصلة للحفاظ على عزل الجهد العالي ومنع دخول الرطوبة المحيطة أو مواد التشحيم الاصطناعية.
- قيود ثني المسار: قم بتوجيه الكابل المدرع بعيدًا عن مسارات العادم عالية الحرارة. حافظ على الحد الأدنى لنصف قطر الانحناء الميكانيكي البالغ 25.4 مم (1.0 بوصة) على طول مسار التخطيط للقضاء على خطر سحق الطبقة المحورية.
