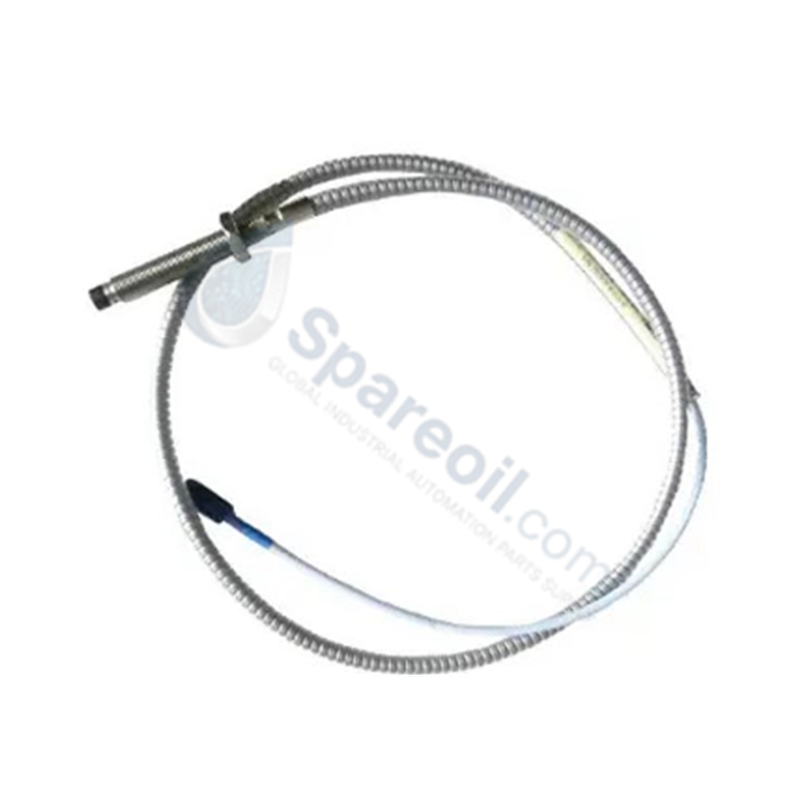

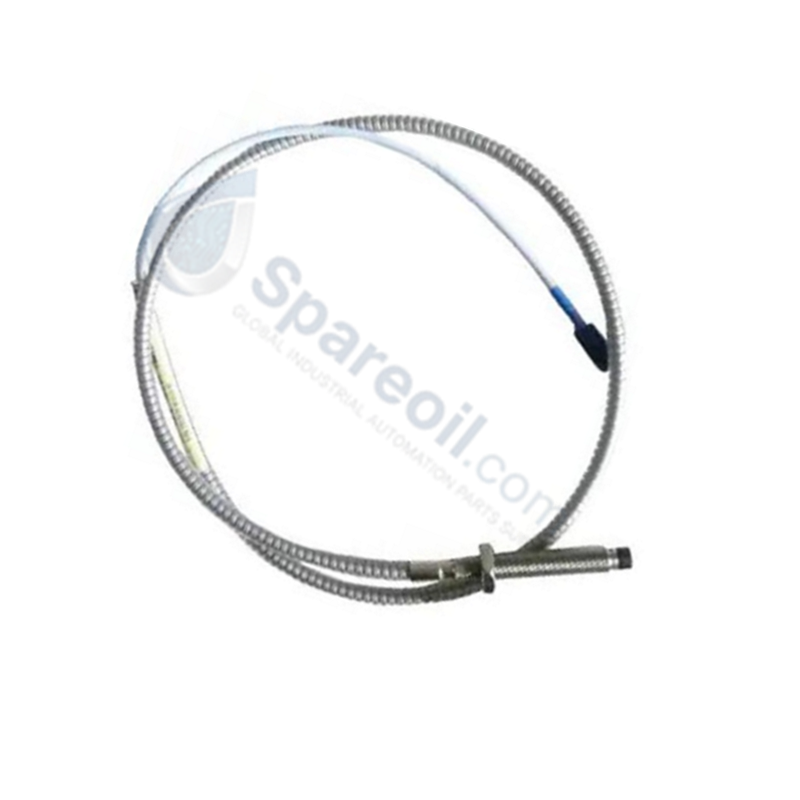

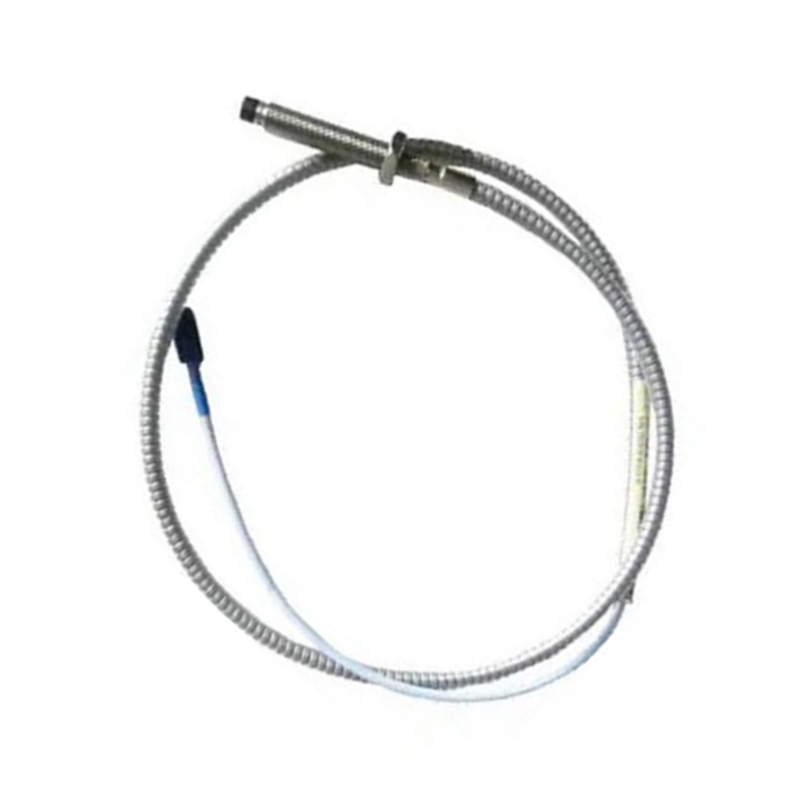

يعمل المجس التقاربي Bently Nevada 330104-00-13-10-02-00، والمدرج أيضًا تحت اسم 330104، كمكون مخصص للأجهزة لتتبع إزاحة العمود بدون تلامس ضمن منصات نظام حماية الآلات 3300 XL. يُصدر المجس مجال تيار دوامي عالي التردد على هدف عمود موصل متحرك لالتقاط التغيرات الميكانيكية، ونقل تعديلات مقاومة الفجوة الخام عبر خط إرسال محوري مدمج إلى وحدة Proximitor خارجية مطابقة.
تفكيك اللاحقة ومصفوفة النموذج
| الرمز | فئة الخيار | التكوين الفني |
|---|---|---|
| 330104 | النموذج الأساسي | مجس تقاربي 3300 XL 8 مم، خيط M10 x 1 |
| 00 | طول غير مسنن | 0 مم |
| 13 | الطول الكلي للعلبة | 130 مم |
| 10 | الطول الكلي | 1.0 متر (3.3 قدم) |
| 02 | نوع الموصل والكابل | موصل ClickLoc محوري مصغر مع كابل قياسي |
| 00 | موافقة الوكالة | لا توجد موافقة وكالة مطلوبة |
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | 330104-00-13-10-02-00 |
| العلامة التجارية | Bently Nevada |
| المنشأ | الولايات المتحدة الأمريكية |
| قطر طرف المجس | 8 مم |
| النطاق الخطي | 2.0 مم (80 ميل) |
| عامل القياس | 7.87 فولت/مم (200 ملي فولت/ميل) اسميًا |
| درجة حرارة التشغيل | -51 إلى +177 درجة مئوية |
| استهلاك الطاقة | تجميع حساس سلبي (يتم تحفيزه بواسطة حلقة Proximitor خارجية) |
| الأبعاد | طول العلبة 130 مم، طول الكابل الكلي 1.0 متر |
| الوزن | أقل من 1.0 كجم اسميًا |
التحقق من جهد الفجوة (أهداف -10 فولت تيار مستمر)
يتطلب النشر الميداني التحقق المنهجي من جهد الفجوة لتثبيت المجس ضمن غلاف القياس الخطي المعاير الخاص به. أثناء عملية التوصيل الفيزيائي، يجب على المهندسين تعديل عمق الإدخال الميكانيكي للعلبة ذات الـ 130 مم بالنسبة لسطح الهدف أثناء تتبع الإخراج الكهربائي. يؤدي محاذاة طرف المستشعر لتحقيق إخراج أساسي يبلغ -10 فولت تيار مستمر بالضبط إلى إنشاء المركز الفيزيائي لنطاق المعايرة الخطي، وتحسين دقة الإشارة لمراقبة ديناميكيات الدوار الخام وفرض قمع التداخل ضد قنوات القياس النشطة المجاورة.
الأسئلة المتكررة
س: هل يمكن توصيل تجميع المجس بطول 1.0 متر مباشرة بمستشعر Proximitor قياسي بطول 5.0 أمتار؟
ج: لا. تتطلب حلقات محول الإشارة مطابقة دقيقة للطول الكهربائي. يجب إقران هذا المجس بطول 1.0 متر بكابل تمديد مطابق بطول 4.0 أمتار لإكمال الطول الكلي للنظام البالغ 5.0 أمتار المطلوب بواسطة وحدة Proximitor.
س: هل هذا النموذج هو كابل تمديد أم مستشعر مجس تقاربي؟
ج: يمثل رقم الطراز هذا تجميع مستشعر المجس التقاربي المتكامل (بما في ذلك الطرف، والعلبة الملولبة، والكابل المدمج بطول 1.0 متر)، وليس كابل تمديد مستقل. يتصل بكابل تمديد 3300 XL خارجي للوصول إلى Proximitor.
إرشادات التركيب الميداني
- حدود عزم دوران خيط التركيب: عند إدخال العلبة المترية ذات الـ 130 مم في منفذ الماكينة، يجب تحديد عزم الدوران الميكانيكي على الخيط M10 x 1 بحد أقصى 33.9 نيوتن-متر (300 رطل-بوصة) لتجنب كسر أو تشوه الغلاف.
- حماية اللب المحوري: قم بتوجيه مسار السلك القياسي المتكامل بطول 1.0 متر بنصف قطر انحناء ميكانيكي لا يقل عن 25.4 مم (1.0 بوصة) للحفاظ على طبقات العزل النحاسي الداخلية.
- فصل التأريض الكهربائي: تأكد من أن الغلاف الموصل الخارجي لمفصل موصل ClickLoc المحوري المصغر معزول تمامًا عن تأريض غلاف الماكينة لمنع الحلقات الأرضية المحتملة.
