330425-01-05 ورقة بيانات ومواصفات مقياس التسارع Bently Nevada والدليل الفني

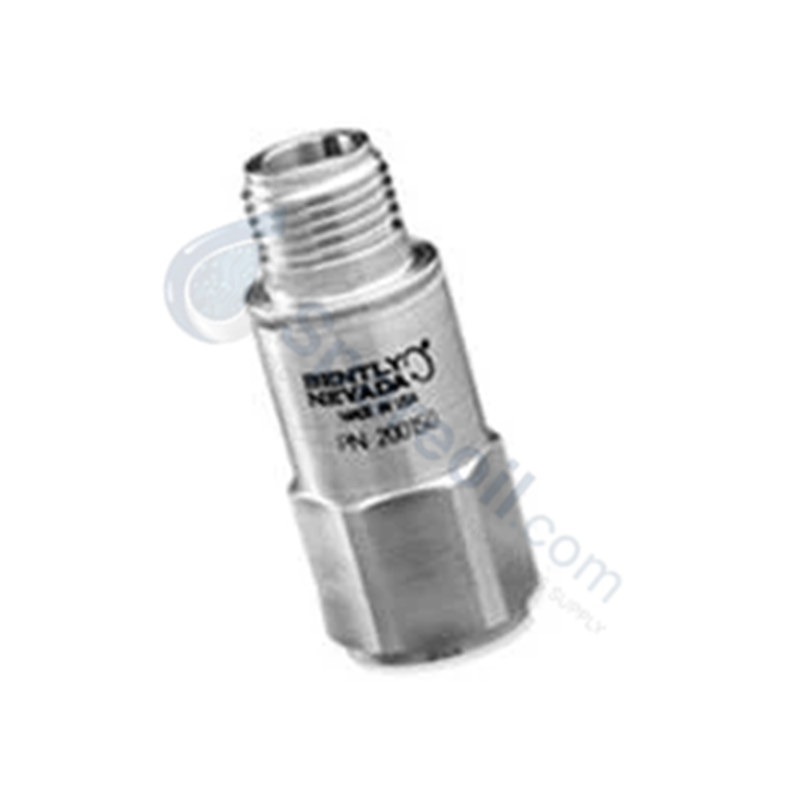

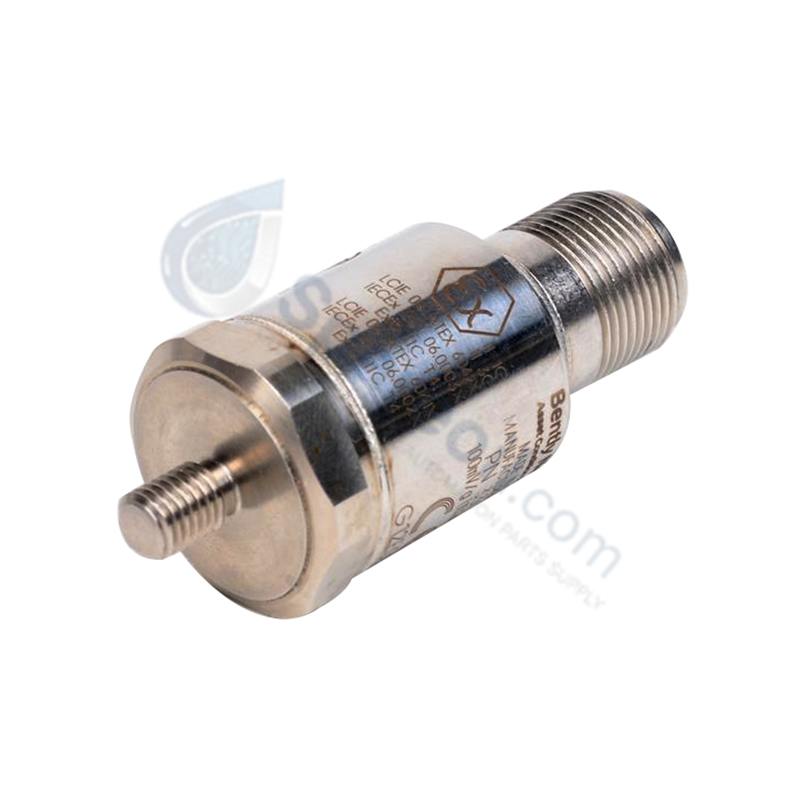

330425-01-05 | Bently Nevada | محولات تسارع مقياس التسارع

330425-01-05 | Bently Nevada | محولات تسارع مقياس التسارع

التوفر: 10 متوفر في المخزون

تم تكوين Bently Nevada 330425-01-05 (مقياس التسارع 330425) لاكتساب إشارة الاهتزاز في منصات المراقبة، ويوفر تحويلًا مباشرًا للتسارع المادي إلى...

رمز المنتج: 330425-01-05

Manufacturer: Bently Nevada
Product No.: 330425-01-05
Product Type: مقاييس التسارع
Product Origin: USA
Payment:T/T, Western Union
Weight: 100g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

تم تكوين Bently Nevada 330425-01-05 (مقياس التسارع 330425) لاكتساب إشارة الاهتزاز في منصات المراقبة، ويوفر تحويلًا مباشرًا للتسارع المادي إلى جهد.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	330425-01-05
العلامة التجارية	Bently Nevada
الأصل	الولايات المتحدة الأمريكية
الوزن	0.1 كجم
الأبعاد	غطاء مقياس التسارع القياسي
درجة حرارة التشغيل	-55 درجة مئوية إلى +121 درجة مئوية
استهلاك الطاقة	2 مللي أمبير إلى 10 مللي أمبير تيار ثابت
الحساسية	2.5 mV/m/s^2 (25 mV/g) +/- 5%

ديناميات الدوار ومعايرة المحول

يستخدم الطراز 330425-01-05 عنصر استشعار كهرضغطية لتوليد إشارة كهربائية تتناسب مع تسارع غلاف الماكينة الذي يتم مراقبته. ولضمان سلامة البيانات لتحليل ديناميات الدوار، يتم معايرة حساسية المحول إلى 2.5 mV/m/s^2. مطلوب الحفاظ على خطية السعة ضمن النطاق المحدد 735 m/s^2 لمنع قص الإشارة أو تشويه التوافقيات. أثناء التركيب، يجب شد المسمار المدمج 1/4-28 UNF وفقًا لمواصفات الشركة المصنعة لضمان استجابة عالية التردد ومنع الانفصال الميكانيكي عن غلاف الماكينة. يلزم التوصيل الصحيح للحفاظ على مسار الإشارة لمراقبة مكونات الاهتزاز غير المتزامنة وعالية التردد بفعالية.

الأسئلة الشائعة

س: هل يمكن تركيب 330425-01-05 على أغطية الآلات غير المعدنية؟

ج: يمكن أن يؤدي تركيب مقاييس التسارع على الأسطح غير المعدنية إلى إضعاف إشارات التردد العالي. للحصول على استجابة مثالية، يجب تركيب المحول على سطح معدني صلب يكون جزءًا من الإطار الهيكلي للآلة.

س: هل هناك متطلبات عزم دوران محددة لمسمار التركيب المدمج؟

ج: نعم. يجب إحكام ربط المسمار المدمج 1/4-28 UNF إلى عزم الدوران الموصى به لتحقيق اتصال ميكانيكي صلب، مما يضمن بقاء استجابة تردد المحول ضمن نطاق التشغيل المسطح المحدد.

إرشادات التركيب الميداني

تأكد من أن سطح التركيب مستوٍ ونظيف وخالٍ من الطلاء لزيادة التلامس السطحي لقاعدة المستشعر.

ضع طبقة رقيقة من شحم السيليكون أو الزيت على سطح التزاوج قبل التركيب لتحسين نقل الترددات العالية.

شد المسمار 1/4-28 UNF إلى قيمة عزم الدوران المحددة؛ قد يؤدي عزم الدوران المفرط إلى إتلاف المسمار أو فتحة التركيب، بينما يقلل عزم الدوران غير الكافي من استجابة التردد.

مرر كابل المحول عبر قناة مرنة للحماية من التلف البيئي مع ضمان بقاء الكابل معزولًا عن خطوط التيار المتردد عالية الجهد لمنع التداخل الكهرومغناطيسي.

تحقق من أن درع كابل المحول مؤرض عند واجهة الشاشة للحفاظ على نسبة الإشارة إلى الضوضاء.
