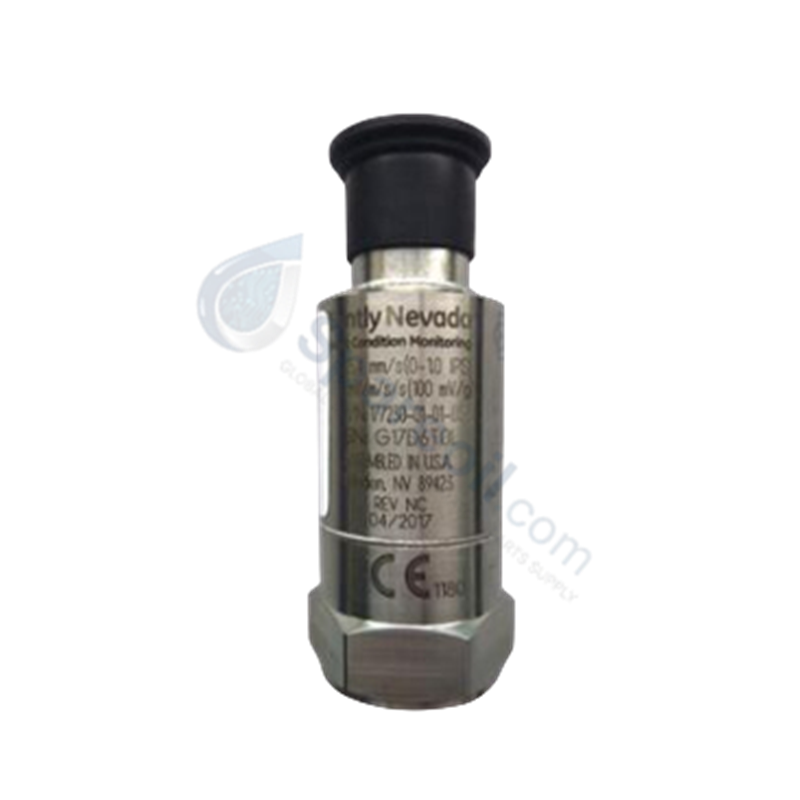

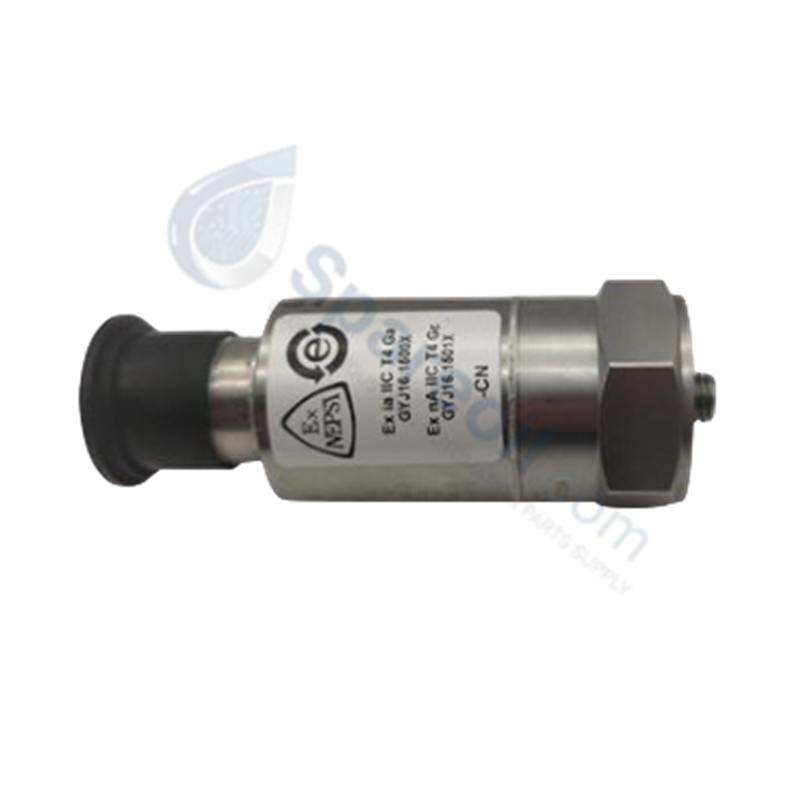

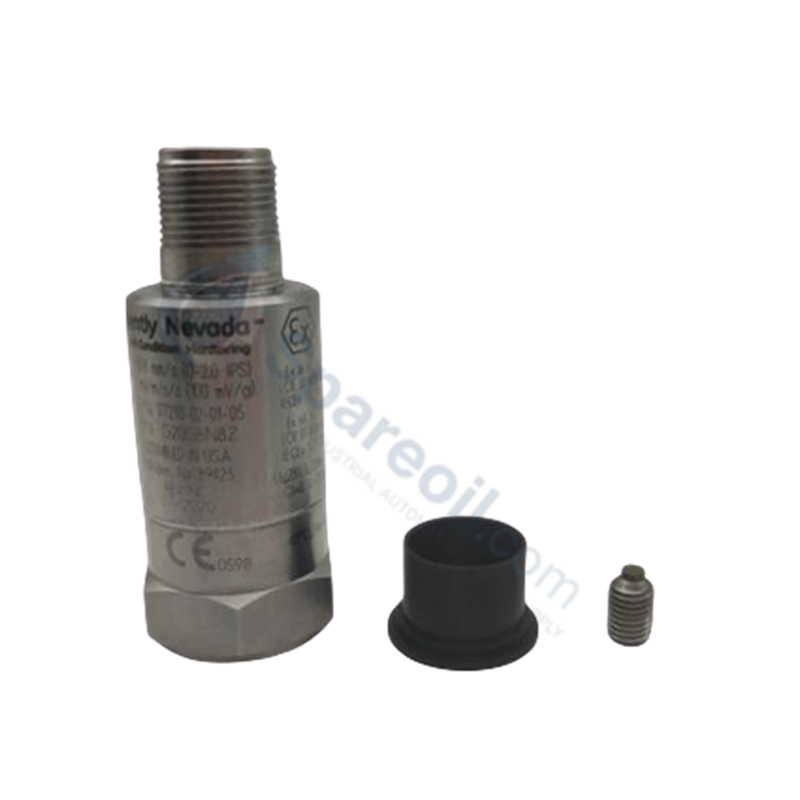

تم تكوين مستشعر Bently Nevada 330500-01-05 (مستشعر Piezo-velocity 330500-01-05) لمراقبة الاهتزاز الزلزالي في منصات حماية الماكينات، ويوفر تنفيذًا فيزيائيًا مباشرًا لتحويل إشارة التسارع إلى سرعة.
تفكيك اللاحقة ومصفوفة النموذج
- 330500: النموذج الأساسي لمستشعر Velomitor Piezo-velocity.
- 01: خيار تركيب خيط 1/2-20 UNF.
- 05: تكوين موافقة وكالة ATEX (أوروبية).
المواصفات الفنية للأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | 330500-01-05 |
| العلامة التجارية | Bently Nevada |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 3.0 كجم (وزن الشحن) |
| الأبعاد | غلاف Velomitor القياسي |
| درجة حرارة التشغيل | -55 درجة مئوية إلى +121 درجة مئوية |
| استهلاك الطاقة | يتم تشغيله عبر حلقة من الشاشة |
| خيط التركيب | 1/2-20 UNF |
المراقبة الميكانيكية وخصائص TSI
يستخدم مستشعر 330500-01-05 عنصرًا كهرضغطيًا مدمجًا لتحويل اهتزاز الغلاف إلى إخراج يتناسب مع السرعة. على عكس مجسات التقارب التي تتطلب التحقق من جهد الفجوة (أهداف -10 VDC)، يوفر هذا المستشعر إشارة خرج مستمرة مناسبة للمراقبة الزلزالية. لضمان دقة القياس، قم بإجراء قمع التداخل عن طريق الحفاظ على فصل كافٍ عن مصادر التداخل الكهرومغناطيسي عالية التردد. يعتمد تحليل ديناميكيات الدوار المناسب على التوصيل الميكانيكي الصلب لهذا المستشعر؛ تأكد من خلو الواجهة من عيوب السطح لمنع ضعف البيانات أو التشوه الرنيني للإشارة الزلزالية.
الأسئلة المتداولة
س: هل يمكن تركيب هذا المستشعر في الأماكن الخطرة؟
ج: نعم، تشير اللاحقة -05 إلى موافقة ATEX، مما يسمح بالتركيب في البيئات الخطرة المحددة. تحقق من وثائق الاعتماد المحلية وحواجز الأمان الجوهرية قبل التركيب.
س: هل هناك متطلب عزم دوران محدد لمسمار التثبيت 1/2-20 UNF؟
ج: نعم. يجب إحكام المستشعر لضمان اتصال صلب ومعدني بالمعدن بغلاف الماكينة. يعد التثبيت الآمن إلزاميًا لمنع ضعف الإشارة عالية التردد.
إرشادات التركيب في الموقع
- قم بتشغيل سطح التركيب إلى تشطيب مستوٍ وناعم لتحسين نقل طاقة الاهتزاز.
- ضع طبقة رقيقة من زيت الآلة الخفيف أو شحم التوصيل على قاعدة المستشعر لتحسين الاستجابة عالية التردد.
- شد المستشعر باستخدام خيط التركيب 1/2-20 UNF حتى يتم تثبيته بالكامل مقابل غلاف الماكينة.
- قم بتوجيه جميع كابلات الإشارة بعيدًا عن خطوط التيار المتردد عالية الطاقة ومخرجات محرك التردد المتغير لتجنب إحداث ضوضاء كهرومغناطيسية.
- ثبت الكابل المحوري على فترات متقاربة باستخدام روابط الكابلات لتقليل الإجهاد الميكانيكي و "اهتزاز الكابل" الناتج عن الاهتزاز.
