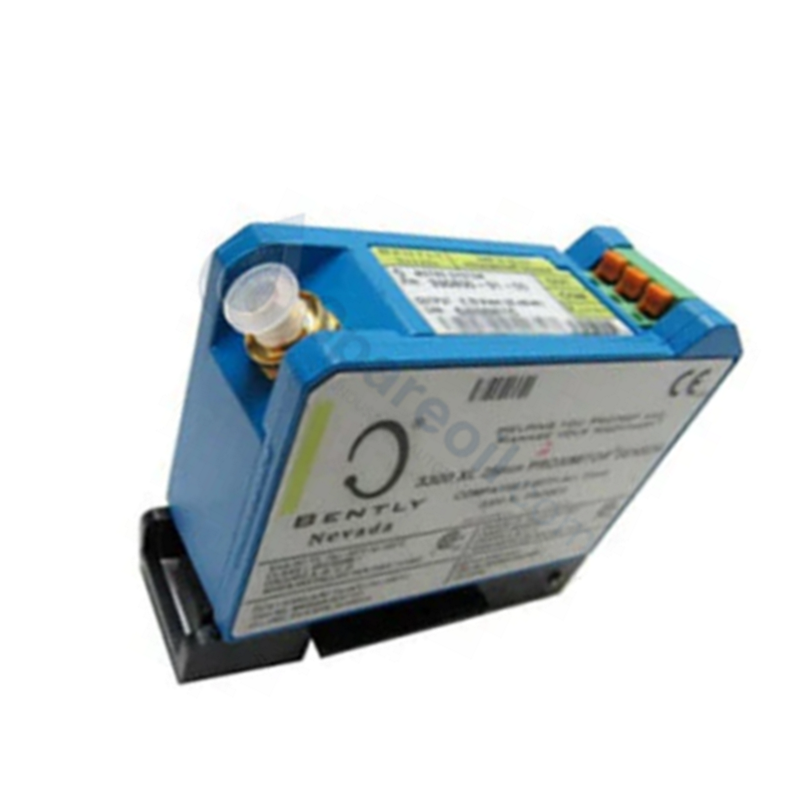

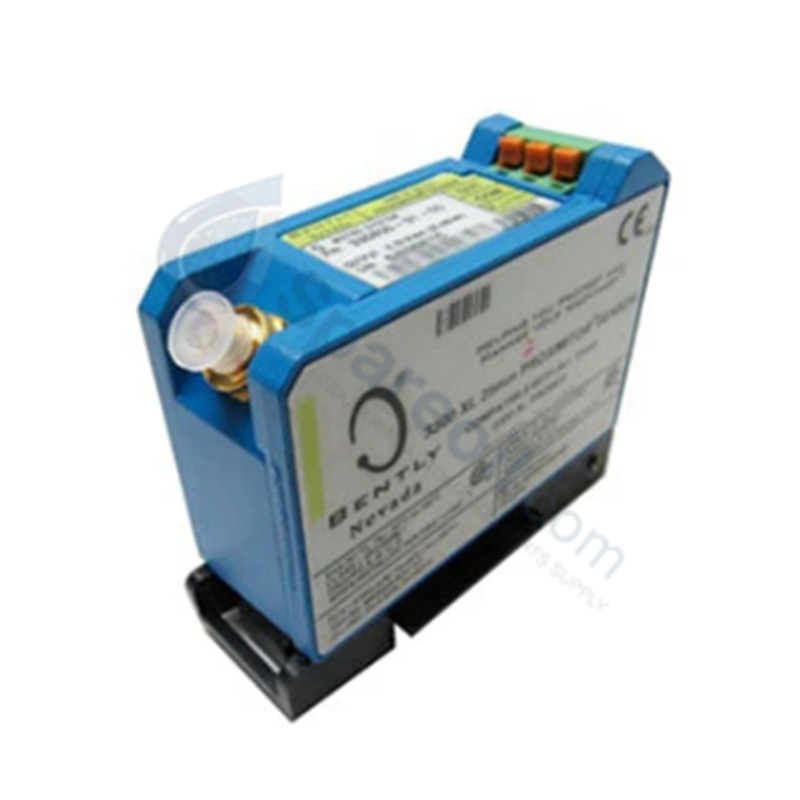

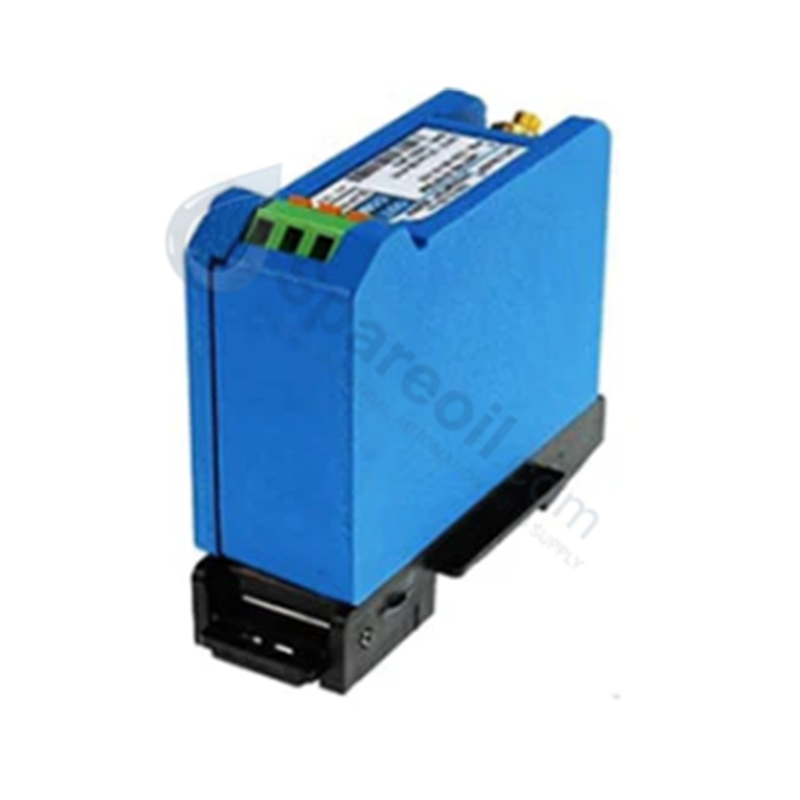

تم تكوين BENTLY NEVADA 330780-91-05 (3300 XL مستشعر تقارب 11 ملم) لقياس الإزاحة عالية التردد في شبكات مراقبة الآلات الدوارة، ويوفر معالجة إشارة فيزيائية مباشرة بين المسبار غير المتصل وأجهزة نظام مراقبة الاهتزاز.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| الموديل | 330780-91-05 |
| العلامة التجارية | Bently Nevada |
| الأصل | الولايات المتحدة الأمريكية |
| الوزن | 0.255 كجم |
| الأبعاد | 60 ملم × 60 ملم × 100 ملم |
| درجة حرارة التشغيل | -35 درجة مئوية إلى +85 درجة مئوية |
| استهلاك الطاقة | 12 مللي أمبير كحد أقصى |
| طول النظام | 9.0 أمتار |
خصائص المراقبة الميكانيكية و TSI
يستخدم الطراز 330780-91-05 مبدأ التيار الدوامي لتوفير جهد خرج خطي يتناسب مع المسافة بين طرف المسبار والعمود المرصود. أثناء التشغيل، يجب على الكوادر الفنية إجراء التحقق من جهد الفجوة لضمان أن الانحياز الثابت في حالة الاستقرار يتمركز عند -10 VDC. تعتمد دقة تحليل ديناميكيات الدوار على الحفاظ على هذا الانحياز ضمن النطاق الخطي. علاوة على ذلك، عند تركيب عدة مجسات في غلاف محمل واحد، يجب على المهندسين ضمان تباعد فيزيائي كافٍ أو تزامن الإشارة لتسهيل القمع الفعال للتداخل المتبادل والحفاظ على سلامة الإشارة.
الأسئلة الشائعة
س: ما هو تأثير جهد الإمداد على النطاق الخطي للمستشعر؟
ج: يمكن أن يؤدي تشغيل الوحدة بجهد إمداد أكثر إيجابية من -23.5 VDC إلى تقليل نطاق التشغيل الخطي القابل للاستخدام، مما قد يتسبب في قص الإشارة عند سعات الإزاحة العالية.
س: هل يمكن استخدام هذا المستشعر مع مجسات 8 مم القياسية؟
ج: لا، تم معايرة 330780-91-05 خصيصًا لسلسلة مجسات 3300 XL 11 مم. ستؤدي تركيبات المسبار وكابل التمديد غير المتطابقة إلى أخطاء قياس كبيرة في خرج الإزاحة.
إرشادات التركيب الميداني
- قم بتركيب مستشعر Proximitor على سكة DIN داخل غلاف يوفر حماية كافية ضد الرطوبة البيئية والملوثات المسببة للتآكل.
- تأكد من توجيه الكابل المحوري بعيدًا عن كابلات الطاقة المترددة عالية التيار لمنع التداخل الكهرومغناطيسي (EMI).
- تحقق من أن جميع توصيلات BNC نظيفة ومحكمة يدويًا؛ لا تفرط في إحكام الربط، فقد يؤدي ذلك إلى تلف العازل الداخلي أو دبابيس الموصل.
- عند الاتصال بنظام المراقبة، تأكد من تأريض الدرع عند طرف الشاشة فقط لمنع الحلقات الأرضية.
- تأكد من جهد فجوة النظام باستخدام مقياس متعدد رقمي عالي المقاومة قبل وضع الآلات في خدمة مستمرة.
