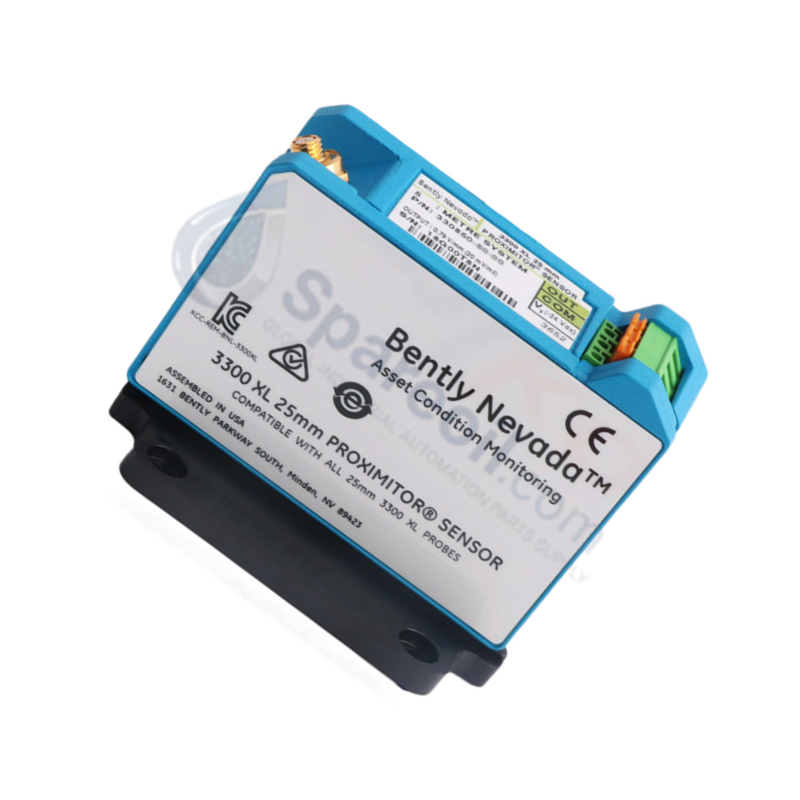

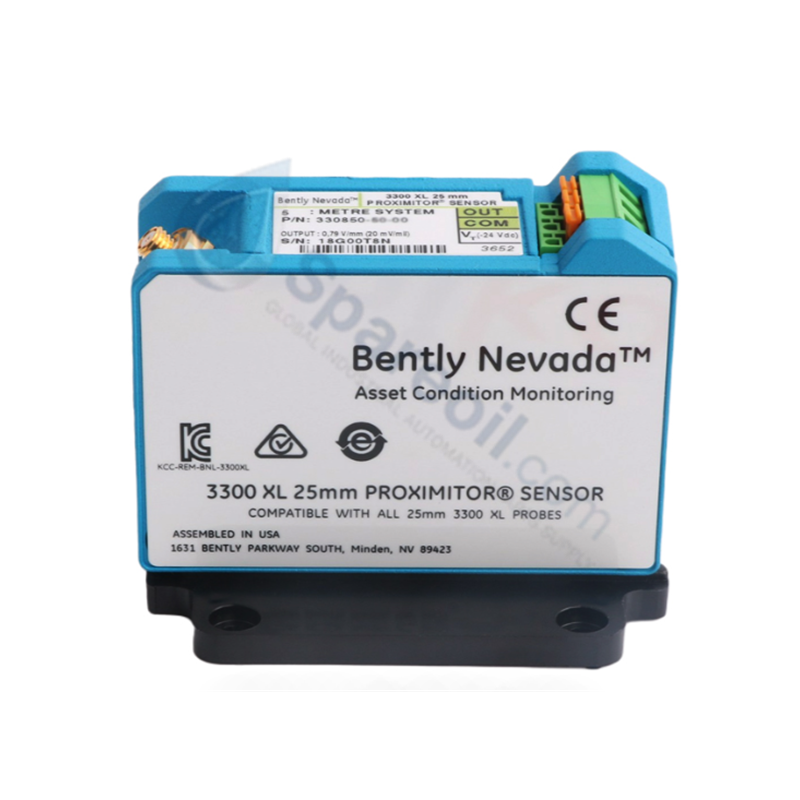

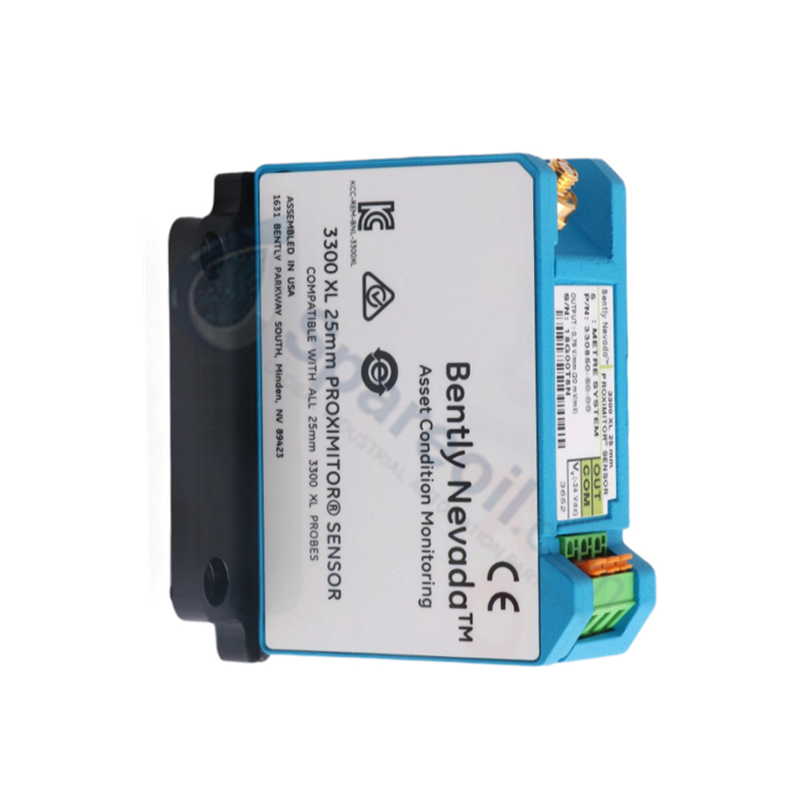

يعمل Bently Nevada 330850-50-CN، والمفهرس أيضاً بالاسم 330850 مستشعر Proximitor 25 مم، كأحد مكونات الأجهزة المخصصة لتكييف إشارة محول التيار الدوامي داخل أنظمة مراقبة الماكينات. تتصل هذه الوحدة بمجسات القرب 25 مم لترجمة بيانات الإزاحة إلى إشارات جهد متناسبة لمراقبة موضع العمود والحركة الدورانية.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الموديل | 330850-50-CN |
| العلامة التجارية | Bently Nevada |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.5 كجم |
| الأبعاد | غطاء 3300 XL قياسي |
| درجة حرارة التشغيل | -35 درجة مئوية إلى +65 درجة مئوية |
| استهلاك الطاقة | أقل من 12 مللي أمبير عند -24 فولت تيار مستمر |
| طول النظام | 5.0 متر |
| التركيب | تركيب على لوحة |
معايرة محول التيار الدوامي والتحقق منها
يتم معايرة مستشعر Proximitor 330850 لتوفير خرج جهد خطي بالنسبة للفجوة بين المجس والهدف عند إقرانه بنظام محول 25 مم مطابق. للتحقق من النظام، يجب على المستخدمين إجراء التحقق من جهد الفجوة في المركز الميكانيكي الاسمي، مستهدفين -10 فولت تيار مستمر لتأكيد المعايرة الصحيحة للمجس. تعتمد سلامة بيانات ديناميكيات الدوار على اتساق طول النظام البالغ 5.0 متر، والذي يراعي معاوقة المجس، وكابل التمديد، ودوائر المستشعر الداخلية. يتم الحفاظ على قمع التداخل عن طريق الحماية الداخلية للإشارة، مما يمنع التداخل في التركيبات متعددة القنوات حيث قد تؤدي المجسات المتقاربة إلى ظهور إشارات شبحية.
الأسئلة المتكررة
س: هل يمكن استخدام 330850-50-CN في نظام يتطلب طول نظام مختلف؟
ج: لا. تم مطابقة معاوقة مستشعر Proximitor لطول النظام المعين البالغ 5.0 متر. سيؤدي استخدام طول كابل مختلف إلى توهين الإشارة وعدم الخطية، مما يجعل بيانات المراقبة غير صالحة.
س: هل هذا المستشعر متوافق مع مجسات 25 مم غير الخاصة بـ Bently Nevada؟
ج: لا. تم معايرة مستشعر 330850 خصيصاً لسلسلة مجسات 3300 XL 25 مم. ستؤدي مكونات المجسات غير المتطابقة إلى نطاقات جهد فجوة غير صحيحة وخرج حساسية غير صحيح.
إرشادات التركيب الميداني
- تأكد من أن سطح التركيب لتكوين التركيب على اللوحة مؤرض على المشترك الخاص بالجهاز لتوفير مرجع ثابت لدرع المستشعر.
- حافظ على مسافة لا تقل عن 50 مم بين الكابلات المحورية للإشارة وأي خطوط طاقة عالية التردد لمنع حقن التداخل الكهرومغناطيسي.
- احكم ربط وصلات الموصل المحوري حتى تصبح محكمة باليد، ثم قم بلفة ربع دورة لضمان اتصال آمن ومنخفض المقاومة دون إتلاف الدبوس المركزي.
- تحقق من الفجوة بين المجس والهدف باستخدام مقياس سماكة دقيق أو ميكرومتر قبل تطبيق الطاقة لضمان بقاء إشارة الخرج ضمن نطاق التشغيل الخطي.
- افحص مناطق انتقال الكابلات بحثاً عن الانحناءات الحادة؛ حافظ على نصف قطر انحناء لا يقل عن 50 مم للحفاظ على معاوقة خصائص الكابل المحوري.
