330877-080-36-00 ورقة بيانات ودليل فني Bently Nevada 3300 XL

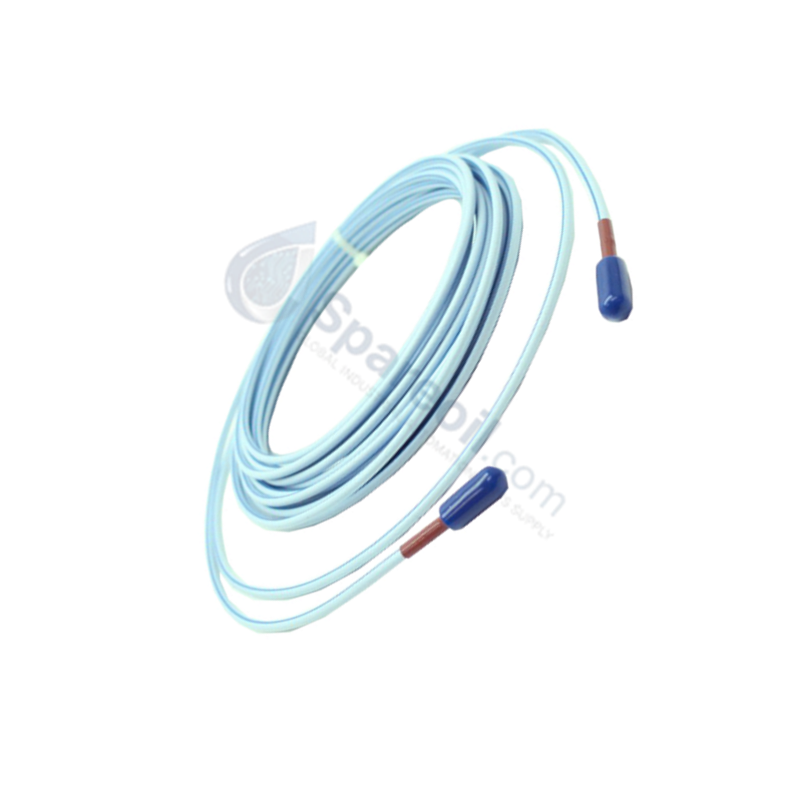

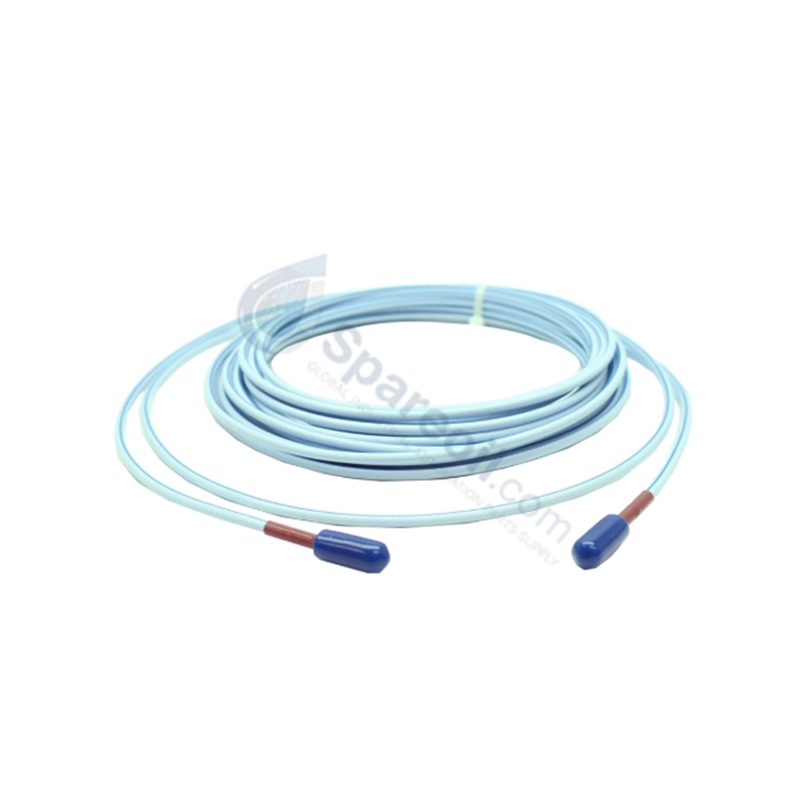

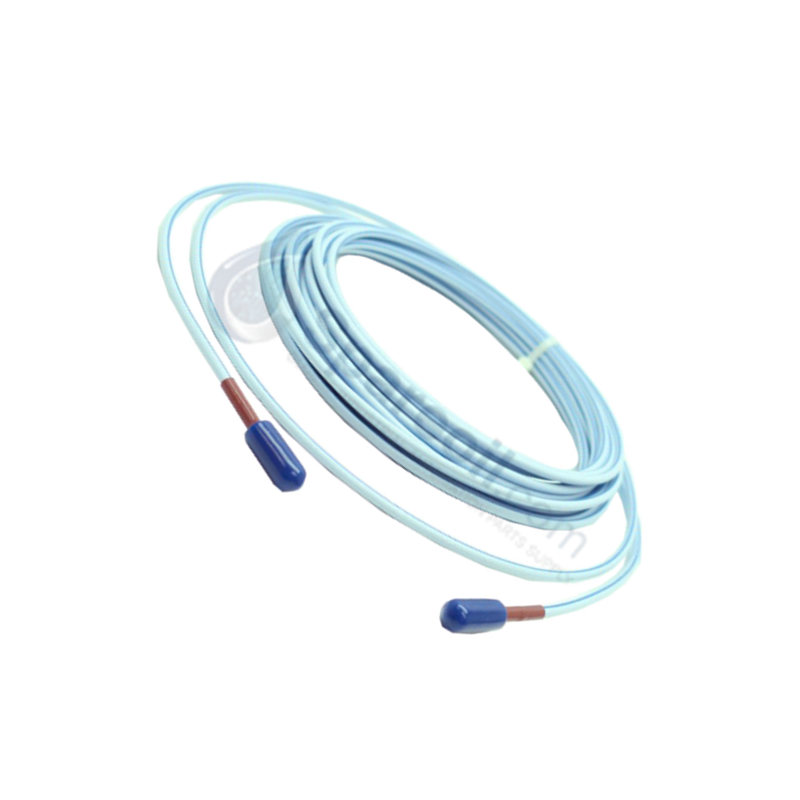

330877-080-36-00 كابل تمديد 50 ملم من 3300 XL | بنتلي نيفادا

330877-080-36-00 كابل تمديد 50 ملم من 3300 XL | بنتلي نيفادا

التوفر: 10 متوفر في المخزون

يعمل Bently Nevada 330877-080-36-00، والمُدرج أيضًا تحت اسم الكابل التمديدي 3300 XL 50 mm، كمكون مادي مخصص لنقل الإشارات عالية...

رمز المنتج: 330877-080-36-00

Manufacturer: Bently Nevada
Product No.: 330877-080-36-00
Product Type: مستشعرات التقارب
Product Origin: USA
Payment:T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

يعمل Bently Nevada 330877-080-36-00، والمُدرج أيضًا تحت اسم الكابل التمديدي 3300 XL 50 mm، كمكون مادي مخصص لنقل الإشارات عالية التردد بين مستشعرات التقارب ووحدات التشغيل داخل أنظمة حماية الآلات. يحافظ الاتصال المادي على مطابقة المعاوقة لنقل تغييرات استجابة التيار الدوّامي دون توهين الإشارة أو تشويه الطور.

تفكيك اللاحقة ومصفوفة النموذج

رمز الخيار	تسمية المعلمة	المواصفات المكونة
080	خيار طول الكابل	8.0 أمتار (26.2 قدم)
36	خيار الدروع والكابل	كابل تمديد FluidLoc
00	خيار موافقة الوكالة	لا توجد موافقات

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	330877-080-36-00
العلامة التجارية	Bently Nevada
المنشأ	صنع في الولايات المتحدة الأمريكية
الوزن	2 كجم
الأبعاد	طول إجمالي 8.0 أمتار (26.2 قدم)
درجة حرارة التشغيل	-51 درجة مئوية إلى +200 درجة مئوية (-31 درجة فهرنهايت إلى +392 درجة فهرنهايت)
استهلاك الطاقة	وسيط فيزيائي سلبي
سعة الكابل	69.9 بيكوفاراد/متر (21.3 بيكوفاراد/قدم) نموذجي
تركيب الكابل	كابل ثلاثي المحاور 75 أوم، معزول بالبيرفلوروألكوكسي إيثيلين (PFA) FluidLoc

معايرة مسبار التيار الدوّامي والتحقق من جهد الفجوة

يوفر كابل التمديد 3300 XL 50 مم خصائص معاوقة متطابقة دقيقة ضرورية لدقة معايرة مسبار التيار الدوّامي في المصنع. يتطلب التحقق من التثبيت الصحيح إجراء تحقق من جهد الفجوة عبر أطراف خرج المشغل، مما يضمن خط أساس حول أهداف -10 فولت تيار مستمر عند نقطة المنتصف الميكانيكية الاسمية. يمنع الاستقرار السعوي الثابت على طول الكابل انحراف المعايرة أثناء التغيرات الشديدة في ديناميكيات الدوار، بينما يوفر هيكل التدريع ثلاثي المحاور قمع التداخل ضد خطوط الإشارة المجاورة في حاويات الأطراف المزدحمة.

الأسئلة الشائعة

س: هل يؤثر قص أو وصل كابل التمديد الذي يبلغ طوله 8.0 أمتار على أداء النظام؟

ج: نعم. أي تغيير في الطول الفيزيائي يغير السعة الكلية للحلقة عن التصنيف الاسمي 69.9 بيكوفاراد/متر، مما يتسبب في خطأ كبير في عامل القياس الخطي ويلغي معايرة المسبار.

س: ما هي مادة العزل المستخدمة في تكوين كابل FluidLoc؟

ج: يستخدم الكابل عزل البيرفلوروألكوكسي إيثيلين (PFA)، المصنف للاستقرار الحراري على مدى درجة حرارة تشغيل تتراوح من -11 درجة مئوية إلى +200 درجة مئوية.

إرشادات التثبيت في الموقع

عند توجيه الكابل ثلاثي المحاور عبر أغلفة الآلات، تجنب الانحناءات الحادة التي تتجاوز الحد الأدنى لنصف قطر الانحناء للغطاء الخارجي. تأكد من إحكام جميع توصيلات الربط الملولبة يدويًا وتثبيتها بصواميل القفل المخصصة لمنع تسرب الرطوبة. قم بإنهاء التدريع الخارجي بشكل صريح وفقًا لقواعد التأريض أحادية النقطة للتخلص من حلقات التأريض المحتملة وحث ضوضاء التردد اللاسلكي.
