330930-045-03-CN Bently Nevada 3300 NSv ورقة البيانات والدليل الفني

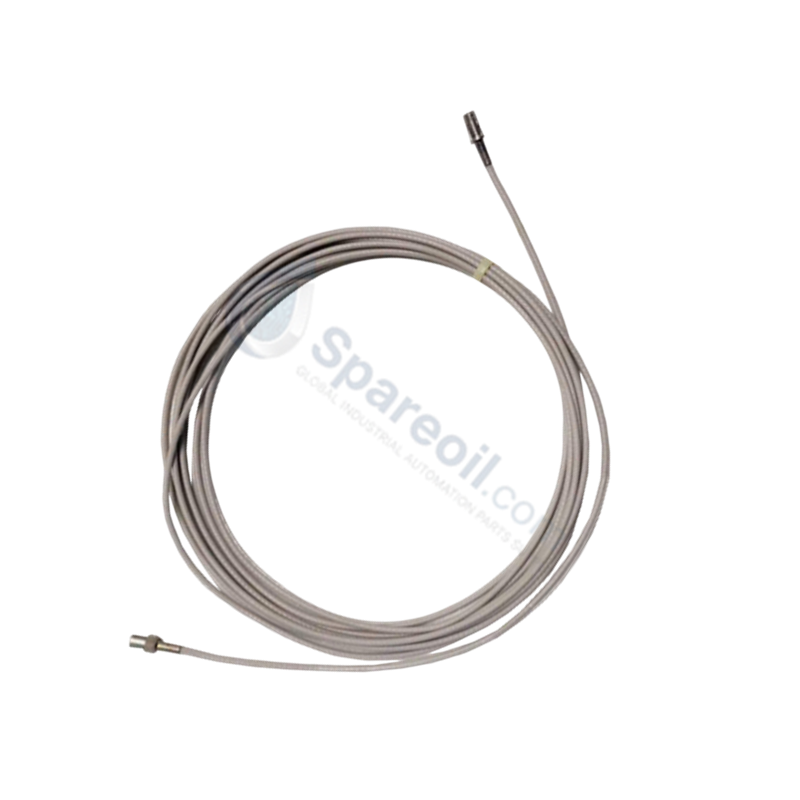

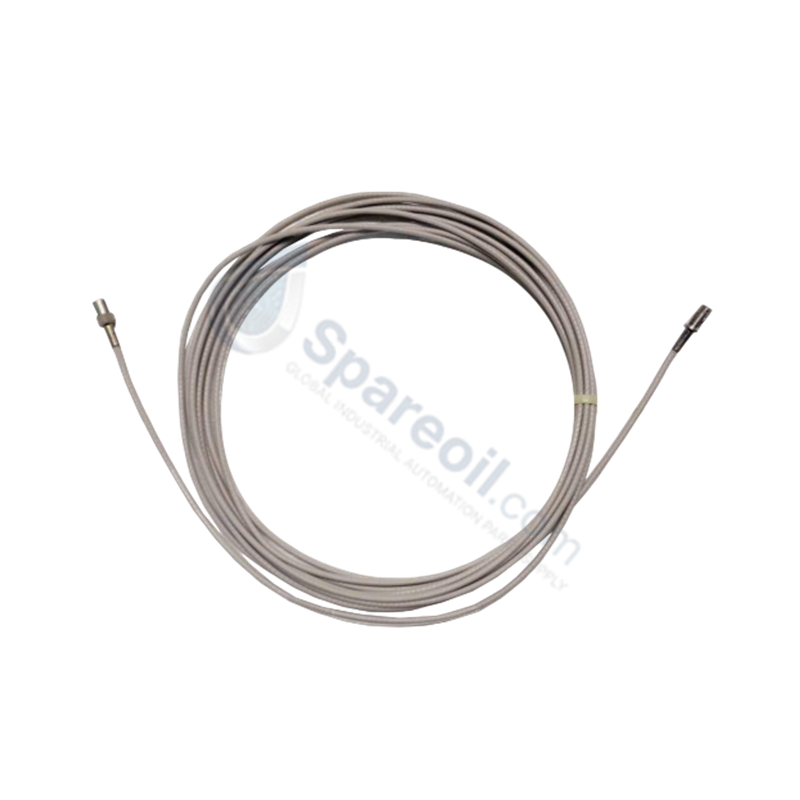

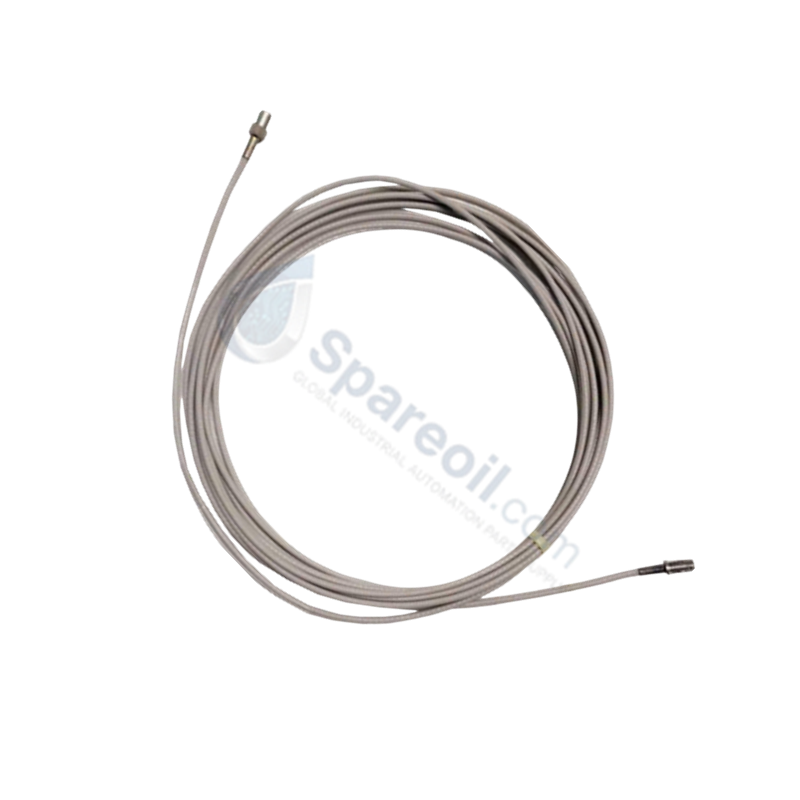

330930-045-03-CN كابل تمديد Bently Nevada 3300 NSv

330930-045-03-CN كابل تمديد Bently Nevada 3300 NSv

التوفر: 10 متوفر في المخزون

يعمل الكابل Bently Nevada 330930-045-03-CN ككابل تمديد أساسي لـ 3300 NSv يُستخدم لتنفيذ نقل الإشارة عالية التردد بين مجسات التقارب...

رمز المنتج: 330930-045-03-CN

Manufacturer: Bently Nevada
Product No.: 330930-045-03-CN
Product Type: مستشعرات التقارب
Product Origin: USA
Payment:T/T, Western Union
Weight: 1500g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

يعمل الكابل Bently Nevada 330930-045-03-CN ككابل تمديد أساسي لـ 3300 NSv يُستخدم لتنفيذ نقل الإشارة عالية التردد بين مجسات التقارب ومستشعرات Proximitor عبر منصات نظام محول التقارب 3300 NSv.

تفكيك اللاحقة ومصفوفة النموذج

يتم تعريف تفكيك لاحقة الكتالوج لرقم الجزء 330930-045-03-CN على النحو التالي:

330930: النموذج الأساسي لكابل التمديد 3300 NSv
045: خيار طول الكابل - 4.5 متر (14.8 قدم)
03: خيار الموصل والكابل - بدون درع من الفولاذ المقاوم للصدأ، مع واقيات للموصلات
CN: خيار موافقة الوكالة - موافقة خاصة بالبلد (الصين)

المواصفات الفنية للأجهزة

المعلمة	المواصفات
النموذج	330930-045-03-CN
العلامة التجارية	Bently Nevada
المنشأ	الولايات المتحدة الأمريكية
الوزن	1.5 كجم (وزن الشحن)
الأبعاد	طول 4.5 متر (14.8 قدم)
درجة حرارة التشغيل	-51 إلى 177 درجة مئوية (-60 إلى 350 درجة فهرنهايت)
استهلاك الطاقة	موصل مادي سلبي (تبديد طاقة صفري)
المادة	محوري 75 أوم، معزول بفلوروإيثيلين بروبيلين (FEP)
مقاومة الموصل المركزي	0.220 أوم/م (0.067 أوم/قدم)
مقاومة الدرع	0.066 أوم/م (0.020 أوم/قدم)
سعة كابل التمديد	69.9 بيكوفاراد/م (21.3 بيكوفاراد/قدم) نموذجي
خيار الدرع / الموصل	الخيار 03 (بدون درع من الفولاذ المقاوم للصدأ، مع واقيات للموصلات)
موافقة الوكالة	الخيار CN (موافقة خاصة بالصين)

ديناميكيات الدوار والتحقق من جهد الفجوة

يقوم كابل التمديد 3300 NSv بتوصيل إشارات تردد لاسلكي خام عبر هيكله المحوري 75 أوم للحفاظ على ضبط حلقة دقيق في منشآت الآلات المدمجة. يعد الحفاظ على السعة الاسمية (69.9 بيكوفاراد/م نموذجي) أمرًا ضروريًا لقياس مسبار التيار الدوامي بدقة ومراقبة ديناميكيات الدوار. تتطلب بروتوكولات التشغيل الميداني إجراء التحقق من جهد الفجوة عند أطراف خرج Proximitor، وتعديل موضع المسبار الفعلي حتى تحقيق هدف أساسي يبلغ -10 VDC في ظل ظروف عمود غير دوارة قبل معالجة الإشارة الديناميكية.

الأسئلة المتكررة

س: ما هي الوظيفة التي توفرها واقيات الموصلات في الخيار 03؟

ج: يتضمن الخيار 03 واقيات موصلات مرنة تغطي وصلات ClickLoc المحورية، مما يمنع دخول الرطوبة والغبار والزيت عند واجهة المسبار إلى كابل التمديد.

س: لماذا من الضروري الحفاظ على الطول الفعلي الدقيق للكابل الممتد البالغ 4.5 متر؟

ج: تتم معايرة السعة الكهربائية الكلية لنظام محول 3300 NSv لمجموعات أطوال كبلات محددة. يؤدي قطع أو ربط أو تغيير طول الكابل إلى تدهور خطية القياس وحساسيته.

إرشادات التركيب الميداني

تحديد موضع الأنبوب الواقي: ضع الكابل المحوري المعزول بـ FEP غير المدرع داخل أنبوب معدني أو صواني أدوات مخصصة، وعزله عن خطوط التيار المتردد عالية الجهد.
حماية الموصل: قم بتحريك واقيات الموصلات المتوفرة فوق أطراف ClickLoc المحورية قبل التزاوج، لضمان إحكام الإغلاق ضد الملوثات البيئية المحيطة.
الحد الأدنى لنصف قطر الانحناء: حافظ على حدود نصف قطر الانحناء المحوري القياسية أثناء التركيب لمنع تشوه قلب العازل الكهربائي FEP وسلامة الدرع.
تأريض الدرع: تحقق من استمرارية الدرع الكلية على طول مسافة 4.5 متر، مع الحفاظ على إنهاء نقطة واحدة عند شريط التأريض لخزانة المراقبة لتخفيف تيارات الحلقة الأرضية.
