330930-060-00-05 Bently Nevada 3300 XL ورقة البيانات والدليل الفني

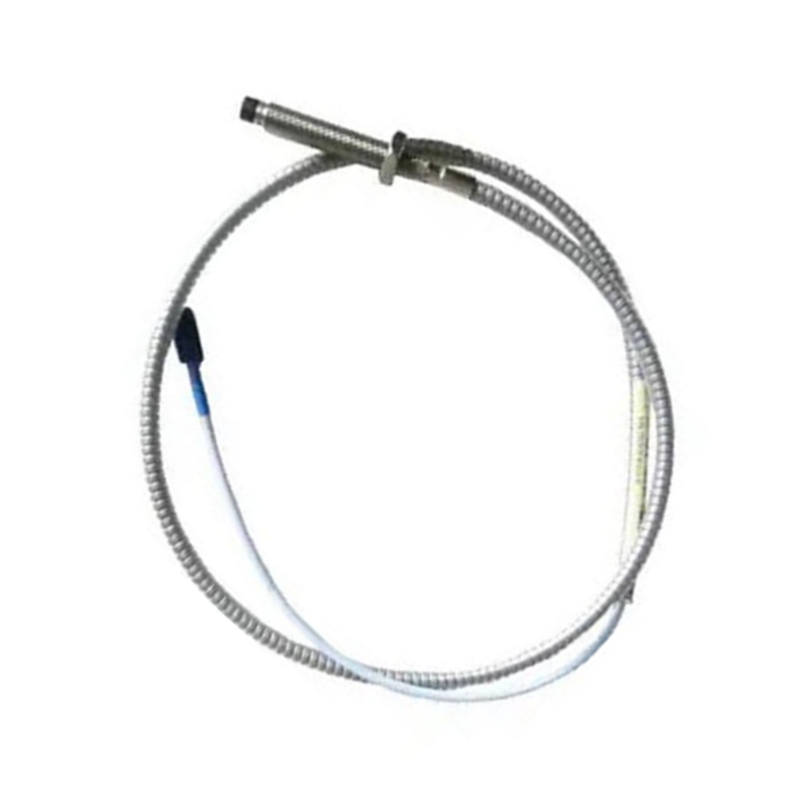

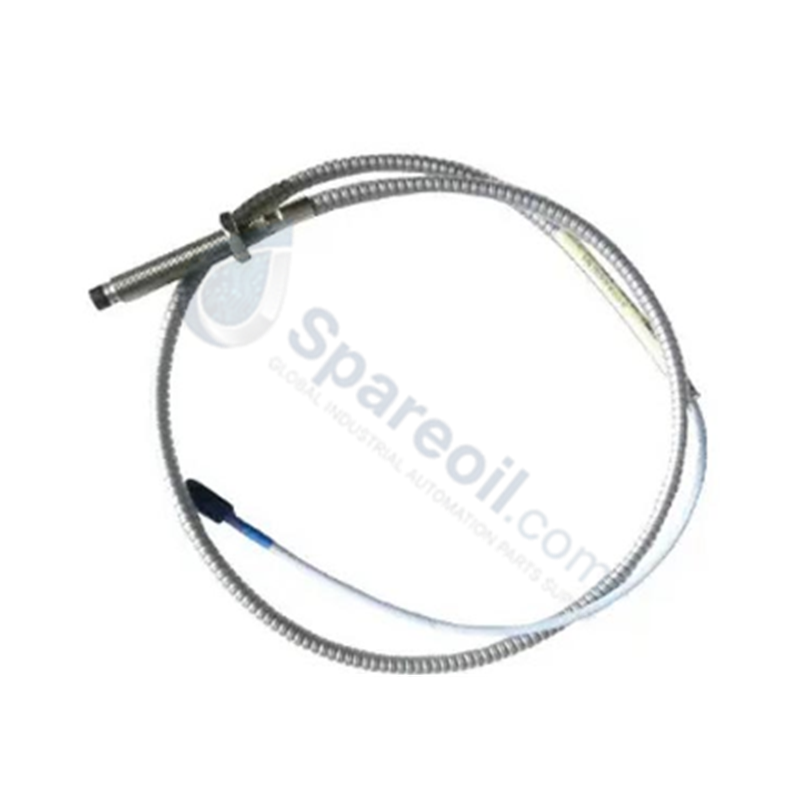

كابل تمديد قياسي بنظام Bently Nevada 3300 XL طراز 330930-060-00-05

كابل تمديد قياسي بنظام Bently Nevada 3300 XL طراز 330930-060-00-05

التوفر: 10 متوفر في المخزون

يعمل الكابل Bently Nevada 330930-060-00-05، والمُدرَج أيضًا باسم كابل التمديد القياسي 3300 XL، كمكون مادي مخصص لنقل الإشارات عالية التردد...

رمز المنتج: 330930-060-00-05

Manufacturer: Bently Nevada
Product No.: 330930-060-00-05
Product Type: مستشعرات التقارب
Product Origin: USA
Payment:T/T, Western Union
Weight: 1500g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

يعمل الكابل Bently Nevada 330930-060-00-05، والمُدرَج أيضًا باسم كابل التمديد القياسي 3300 XL، كمكون مادي مخصص لنقل الإشارات عالية التردد بين مجسات التقارب ومستشعرات Proximitor داخل شبكات نظام المحول 3300 XL.

تفاصيل اللاحقة ومصفوفة النموذج

يتم تنظيم تفاصيل اللاحقة لرقم الجزء 330930-060-00-05 على النحو التالي:

330930: تسمية النموذج الأساسي لكابل التمديد القياسي 3300 XL
060: خيار طول الكابل - 6.0 أمتار (19.7 قدمًا)
00: خيار الموصل والكابل - كابل قياسي بدون درع من الفولاذ المقاوم للصدأ
05: خيار موافقة الوكالة - موافقات متعددة (CSA، ATEX، IECEx)

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	330930-060-00-05
العلامة التجارية	Bently Nevada
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.27 كجم (صافي)، 1.5 كجم (الشحن)
الأبعاد	6.0 أمتار (19.7 قدمًا) الطول الفعلي
درجة حرارة التشغيل	-51 إلى 177 درجة مئوية (-60 إلى 350 درجة فهرنهايت)
استهلاك الطاقة	موصل مادي سلبي (تبديد طاقة صفر)
كتلة وحدة الكابل	0.045 كجم/متر
خيار التدريع	الخيار 00 (بدون درع من الفولاذ المقاوم للصدأ)
موافقة الوكالة	الخيار 05 (موافقات متعددة)

ديناميكية الدوار والتحقق من جهد الفجوة

ينقل كابل التمديد 3300 XL إشارات تردد لاسلكي خام عالية التردد عبر هيكله المحوري للحفاظ على مقاومة مطابقة وسعة حلقة. من الضروري الحفاظ على الطول الإجمالي للكابل بالضبط من أجل معايرة مجسات التيار الدوامي ومراقبة ديناميكية الدوار بدقة. يتطلب التشغيل الميداني تنفيذ التحقق من جهد الفجوة عبر أطراف خرج Proximitor، وتعديل مسافة التباعد المادية للمجس حتى إنشاء هدف أساسي اسمي يبلغ -10 VDC في ظروف العمود غير الدوار.

الأسئلة المتكررة

س: كيف يؤثر تركيب طول كابل غير صحيح على معايرة Proximitor؟

ج: يتم معايرة مستشعر Proximitor على السعة المجمعة لطول حلقة إجمالي محدد. يؤدي استخدام طول كابل غير معتمد إلى تحويل الضبط الكهربائي للنظام، مما يؤدي إلى تدهور دقة القياس الخطي الإجمالية.

س: ما هي الاحتياطات التي يجب مراعاتها لتركيب كابلات التمديد غير المدرعة؟

ج: يجب توجيه الكابلات غير المدرعة (الخيار 00) داخل أنابيب معدنية أو صواني كابلات مغطاة لحماية العزل الخارجي من الانحناءات الحادة والضغط والصدمات الميكانيكية.

إرشادات التركيب الميداني

فصل الأنابيب: قم بتوجيه كابل التمديد عبر قناة معدنية مؤرضة، مع الحفاظ على فصل مادي عن كابلات محرك التيار المتردد لقمع الضوضاء الكهربائية المستحثة.
توصيل الموصل: افحص موصلات ClickLoc المحورية المصغرة قبل التوصيل. قم بمحاذاة الشقوق، وادفع، ولف حتى يتم تثبيتها بالكامل لإنشاء قفل ميكانيكي إيجابي.
الحد الأدنى لنصف قطر الانحناء: احترم الحدود الدنيا المسموح بها لنصف قطر الانحناء أثناء التركيب لمنع تشوه الطبقة العازلة المحورية.
عزل الدرع: حافظ على استمرارية التدريع الكلي للكابل على طول المسار، مع ضمان إنهاء نقطة واحدة عند شريط التأريض في خزانة المراقبة لتخفيف تيارات الحلقة الأرضية.
