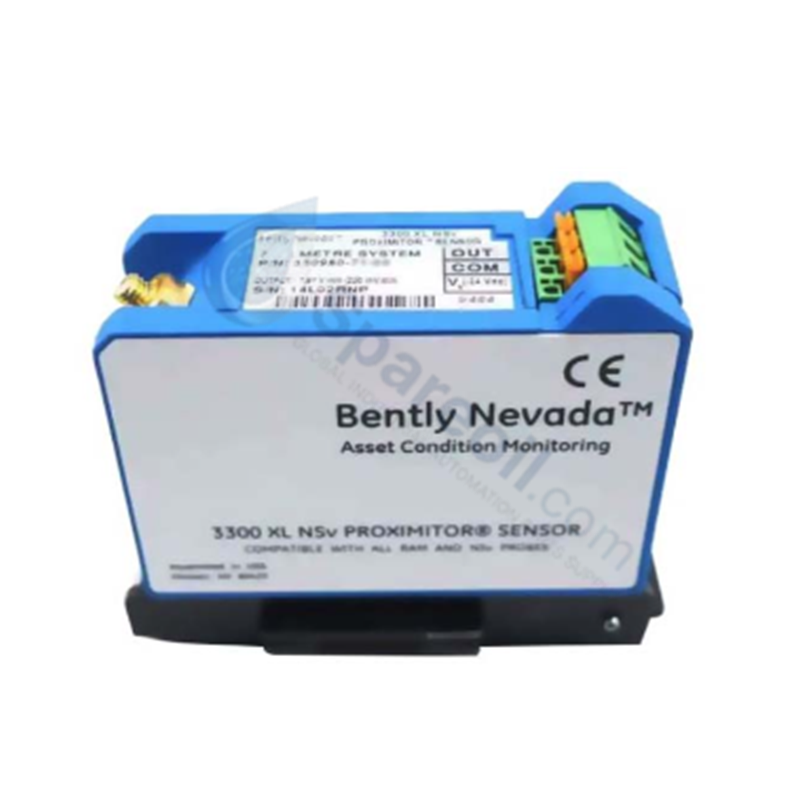

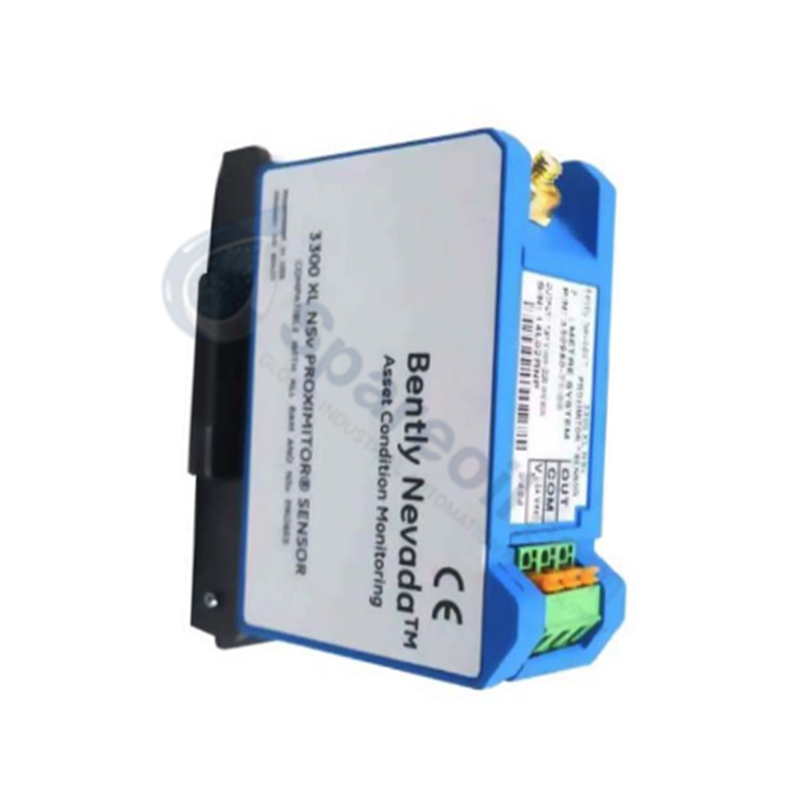

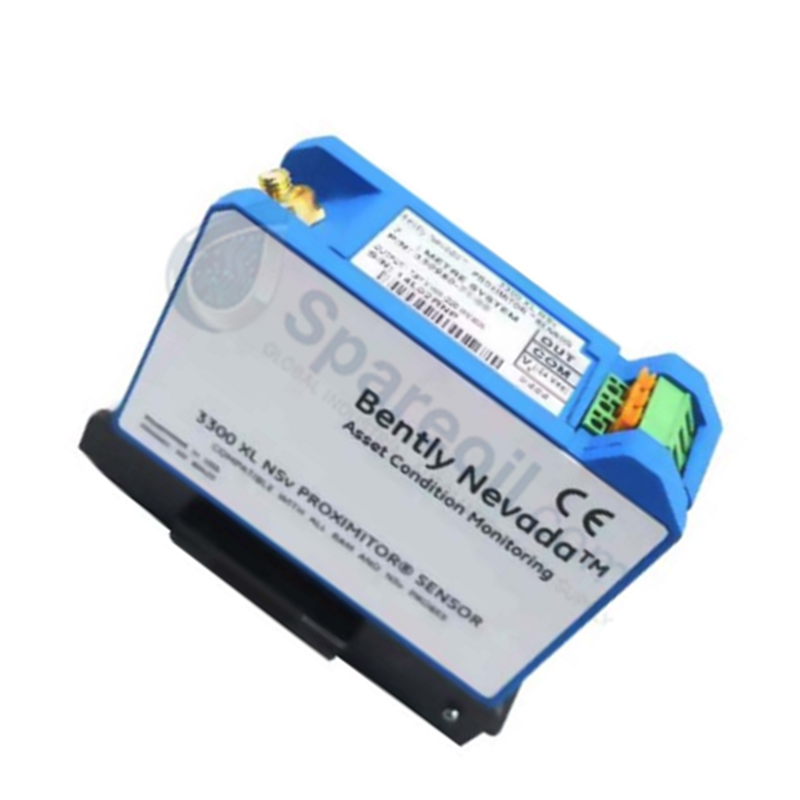

تم تكوين Bently Nevada 330980-50-00 (حساس التقارب NSv 330980) لمراقبة الاهتزاز عالي التردد والموضع في الآلات الدوارة، ويوفر هذا الحساس تكييفًا مباشرًا للإشارة الفيزيائية لأنظمة محولات التيار الدوامي غير المتصلة. تتصل هذه المكونة مع طرف المجس لتحويل مسافة الفجوة إلى إشارة جهد متناسبة، مما يسهل القياس الدقيق لإزاحة العمود وسرعة الدوران.
المواصفات الفنية للمعدات
| المعلمة | المواصفات |
|---|---|
| النموذج | 330980-50-00 |
| العلامة التجارية | Bently Nevada |
| الأصل | الولايات المتحدة الأمريكية |
| الوزن | 1.5 كجم |
| الأبعاد | حجم قياسي للتركيب على اللوحة |
| درجة حرارة التشغيل | -35 درجة مئوية إلى +65 درجة مئوية |
| استهلاك الطاقة | أقل من 12 مللي أمبير عند -24 فولت تيار مستمر |
| طول النظام | 5.0 متر |
| التركيب | تركيب على اللوحة |
معايرة وتحقق مجس التيار الدوامي
يستخدم حساس التقارب NSv 330980 دائرة مذبذب/مزيل تعديل معايرة للحفاظ على تتبع الإخراج الخطي لفجوات المجس إلى الهدف المحددة. للحصول على الأداء الأمثل، يجب التحقق من جهد الفجوة مقابل هدف -10 فولت تيار مستمر عند مركز التشغيل الاسمي للمدى الخطي. تتطلب صيانة ديناميكيات الدوار الالتزام الصارم بمعايرات طول النظام؛ يشمل طول النظام البالغ 5.0 أمتار المجس والكابل الممتد ومطابقة مقاومة حساس التقارب لضمان سلامة الإشارة. يتم تحقيق قمع التداخل عبر درع داخلي داخل الكابل المحوري، مما يمنع التداخل الكهرومغناطيسي من تلويث إشارات التقارب منخفضة المستوى.
الأسئلة المتداولة
س: ما هي أقصى مقاومة مسموح بها للحلقة في نظام 330980؟
ج: يجب أن تكون مقاومة الحلقة محدودة لضمان ألا ينخفض جهد الإمداد -24 فولت تيار مستمر عند أطراف حساس التقارب إلى أقل من -17.5 فولت تيار مستمر أثناء تشغيل الإشارة القصوى لمنع قص شكل الموجة.
س: هل يمكن استخدام هذا الحساس في تهيئة رف قابلة للتبديل الساخن؟
ج: نعم، تم تصميم 330980 لبيئات الرف الصناعية، ولكن تحقق من أن وصلات الأطراف محكمة الإغلاق لمنع مقاومة التلامس المتقطعة التي يمكن أن تحدث ضوضاء في إخراج الاهتزاز.
إرشادات التركيب الميداني
- تأكد من تركيب حساس التقارب في منطقة محمية وغير موصلة لمنع حلقات التأريض.
- تحقق من إحكام الوصلات المحورية (Coaxial) بإحكام يدويًا بالإضافة إلى ربع دورة للحفاظ على إغلاق كهربائي صحيح واستمرارية المعاوقة.
- احتفظ بالكابلات المحورية منفصلة عن خطوط الطاقة المتناوبة (AC) أو قنوات التيار العالي للتخفيف من حقن التداخل الكهرومغناطيسي (EMI) في إشارة التقارب.
- تأكد من أن مادة الهدف تتوافق مع مواصفات المواد المعايرة للمجس لضمان الحفاظ على الحساسية الصحيحة (mV/mm).
- قم بتأريض لوحة تركيب الحساس بنقطة تأريض مشتركة للأجهزة لضمان مرجعية درع متسقة.
