3500/05 هيكل حامل بنتلي نيفادا | جديد ومخزون أصلي

3500/05 هيكل حامل بنتلي نيفادا | جديد ومخزون أصلي

التوفر: 10 متوفر في المخزون

هيكل الرف من السلسلة Bently Nevada 3500/05 3500 يعمل Bently Nevada 3500/05-01-02-00-00-01، والذي يُصنف أيضًا باسم هيكل رف النظام 3500/05،...

رمز المنتج: 3500 05-01-02-05-00-01

Manufacturer: Bently Nevada
Product No.: 3500 05-01-02-05-00-01
Product Type: هيكل حاوية الخوادم
Payment:T/T, Western Union
Weight: 4500g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

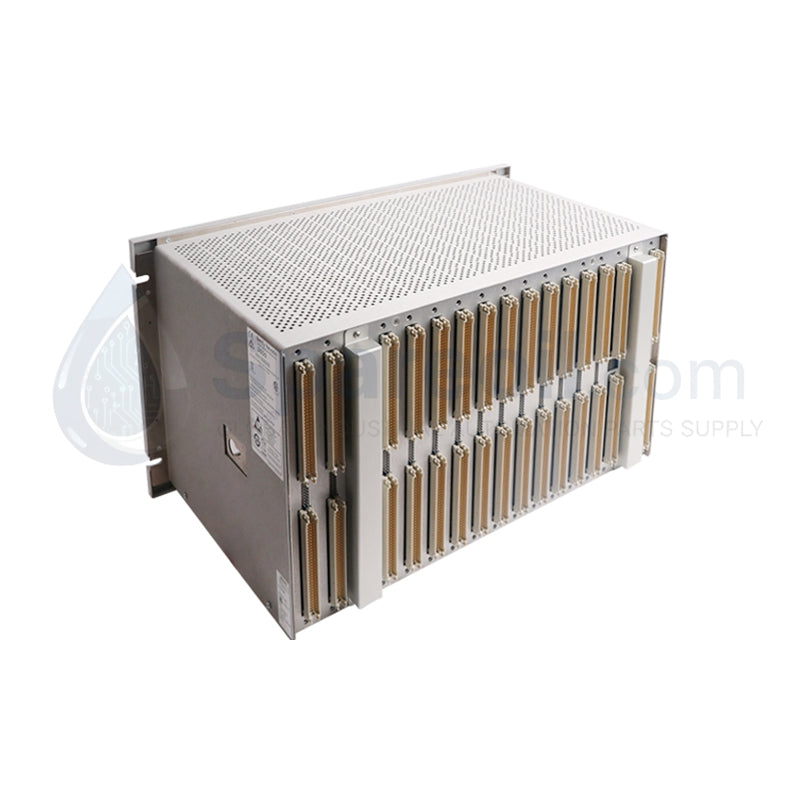

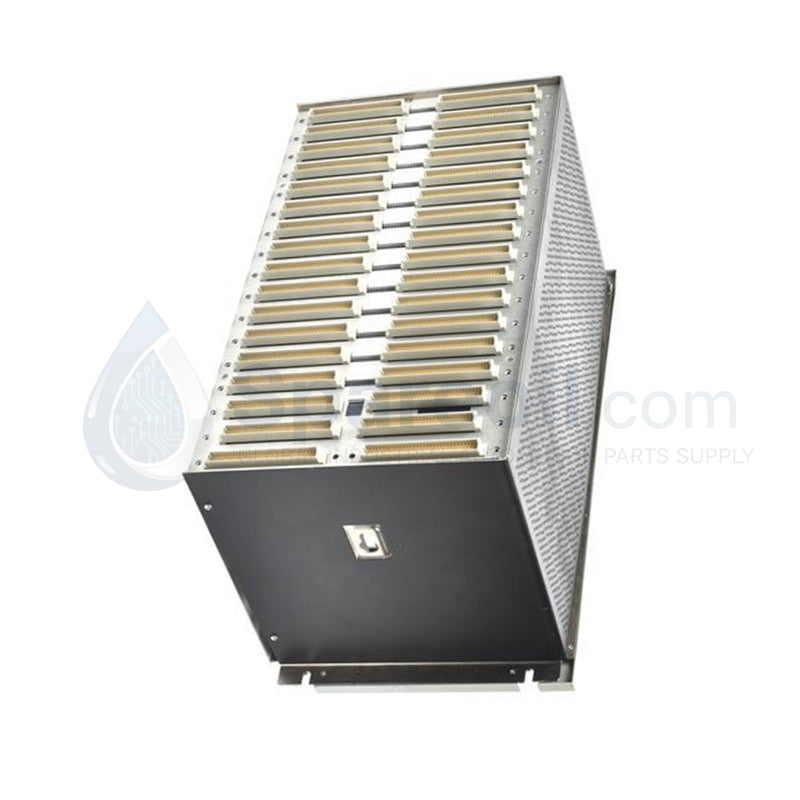

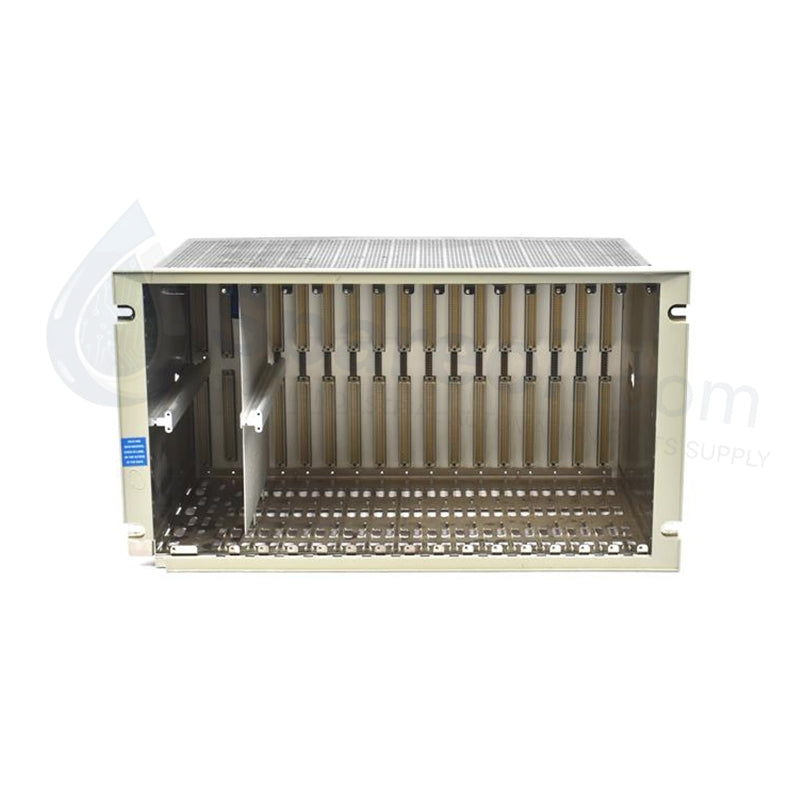

هيكل الرف من السلسلة Bently Nevada 3500/05 3500

يعمل Bently Nevada 3500/05-01-02-00-00-01، والذي يُصنف أيضًا باسم هيكل رف النظام 3500/05، كعنصر أجهزة مخصص للإسكان الميكانيكي وتوزيع الطاقة وتوصيل ناقل اللوحة الخلفية داخل نظام حماية الآلات من السلسلة 3500. يوفر هذا الإطار المادي ذو 14 فتحة دعمًا هيكليًا ميكانيكيًا ومسارات إشارة كهربائية لتبادل البيانات بين وحدات المراقبة متعددة القنوات. تم تصميمه بعامل شكل قياسي يبلغ 19 بوصة للتركيب على اللوحة، وهو يضمن محاذاة مادية محددة وسلامة حماية للأجهزة المتكاملة.

تحليل اللاحقة ومصفوفة النموذج

-01 (خيار حجم الرف): رف قياسي مقاس 19 بوصة يوفر 14 فتحة وحدة وظيفية متاحة.
-02 (خيار التركيب): تكوين للتركيب على لوحة مصمم للتثبيت على فتحات لوحة مستطيلة.
-00 (خيار اللوحة الأمامية للنظام): لوحة أمامية قياسية بدون علامة تجارية مخصصة متخصصة.
-00 (خيار اتصالات البيانات): توجيه قياسي للوحة الخلفية المادية بدون جسور شبكة متخصصة.
-00 (خيار محجوز): لا توجد تعديلات أجهزة محددة مطبقة.
-01 (خيار موافقة الوكالة): شهادة CSA/NRTL/C للبيئات من الفئة 1، القسم 2.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	3500/05-01-02-00-00-01
العلامة التجارية	بنتلي نيفادا
المنشأ	الولايات المتحدة الأمريكية
الوزن	4.50 كجم
الأبعاد	48.26 × 34.92 × 26.59 سم
درجة حرارة التشغيل	-30 إلى +65 درجة مئوية
استهلاك الطاقة	توزيع لوحة خلفية هيكل سلبي؛ يتم تحديد الاستهلاك الفعلي بواسطة مصادر الطاقة المثبتة
مادة الهيكل	سبيكة ألومنيوم وفولاذ صناعية
الفتحات المتاحة	14 فتحة أداة وظيفية بالإضافة إلى مواضع مخصصة لمصدر الطاقة
التوصيل الكهربائي	مسارات إنهاء الوصول الخلفي لوحدات الإدخال/الإخراج ومصادر الطاقة الأساسية
الحدود البيئية	95% رطوبة نسبية، غير متكثفة

معايرة مسبار التيار الدوامي وتكامل ديناميكيات الدوار

الأسئلة المتكررة

س: هل يمكن لفتحات إمداد الطاقة لهيكل الرف 3500/05 أن تعمل في تكوين تبديل سريع أو تكوين زائد عن الحاجة؟

ج: نعم. تحتوي البنية التحتية للهيكل على مسارات توجيه مستقلة تسمح بتركيب وحدات إمداد طاقة زائدة عن الحاجة مزدوجة. يمكن استبدال وحدة إمداد الطاقة الفاشلة بينما يظل الهيكل تحت التشغيل دون مقاطعة التحقق من الإشارة أو اتصال اللوحة الخلفية لوحدات المراقبة النشطة.

س: ما هي إجراءات التخفيف المصممة في اللوحة الخلفية للهيكل ضد تداخل الإشارة؟

ج: تستخدم اللوحة الخلفية مستويات أرضية نحاسية داخلية متداخلة بين مسارات الإشارة. يعمل هذا التراص الطبقي كقفص فاراداي مستمر لفرض قمع التداخل بين إشارات محولات القرب عالية التردد وخطوط بيانات الناقل التسلسلي ذات السرعة المنخفضة.

س: ما هي القيود المتعلقة بالموضع المادي لوحدات المراقبة داخل الفتحات الوظيفية الـ 14؟

ج: الفتحة 1 مخصصة هيكليًا لوحدة واجهة البيانات العابرة 3500/15. يمكن أن تستوعب الفتحات من 2 إلى 14 أي مزيج من شاشات السلسلة 3500 القياسية ووحدات الإدخال/الإخراج، بشرط ألا يتجاوز إجمالي السحب الحالي حدود قضبان طاقة اللوحة الخلفية.

إرشادات التثبيت في الموقع

محاذاة قطع اللوحة: تحقق من أن القطع المستطيل للوحة يتطابق مع نافذة التركيب مقاس 48.26 سم × 26.59 سم. تأكد من إزالة أي نتوءات من جميع الصفائح المعدنية المحيطة قبل إدخال إطار الهيكل.
تأريض الهيكل: يتطلب تركيب اللوحة توصيل سلك أرضي منخفض المعاوقة من المسمار الأرضي المخصص على الغلاف الخلفي مباشرة إلى شبكة التأريض الرئيسية للمصنع.
مساحة الأسلاك: توفير مساحة خلوص لا تقل عن 20 سم خلف مستوى اللوحة الخلفية لتلبية حدود نصف قطر الانحناء للكابلات متعددة الموصلات وللسماح بالوصول إلى كتل الأطراف.
الإدارة الحرارية: حافظ على مساحة رأسية حرة حول الحاوية لمنع تقييد تدفق الهواء السلبي عبر فتحات الهيكل، مع الحفاظ على درجات الحرارة المحيطة ضمن نطاق التشغيل من -30 إلى +65 درجة مئوية.
