هيكل وحدة التحكم المنطقية القابلة للبرمجة (PLC) من بنتلي نيفادا 3500/05-02-05-00-00-00

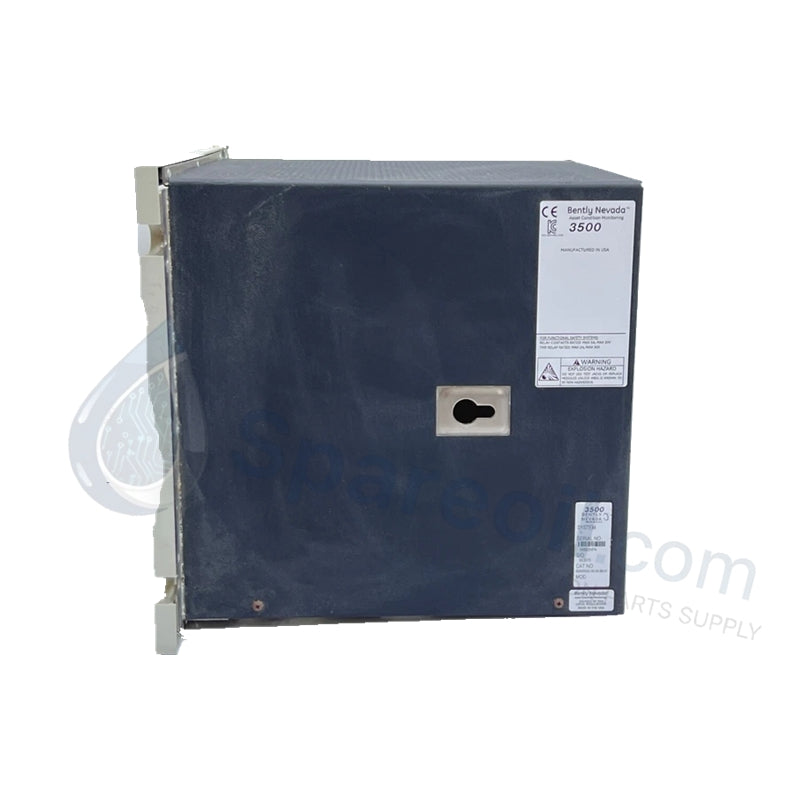

ورقة بيانات الرف ودليل فني لسلسلة Bently Nevada 3500 طراز 3500/05

ورقة بيانات الرف ودليل فني لسلسلة Bently Nevada 3500 طراز 3500/05

التوفر: 10 متوفر في المخزون

رف نظام بنتلي نيفادا 3500/05-02-05-00-00-00 يعمل نظام بنتلي نيفادا 3500/05-02-05-00-00-00، والمُفهرس أيضًا باسم 3500/05 12-بوصة ميني-راك، كمكون أجهزة مخصص لاستضافة...

رمز المنتج: 3500/05-02-05-00-00-00

Manufacturer: Bently Nevada
Product No.: 3500/05-02-05-00-00-00
Product Type: رفوف الأنظمة
Product Origin: USA
Payment:T/T, Western Union
Weight: 6000g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

رف نظام بنتلي نيفادا 3500/05-02-05-00-00-00

يعمل نظام بنتلي نيفادا 3500/05-02-05-00-00-00، والمُفهرس أيضًا باسم 3500/05 12-بوصة ميني-راك، كمكون أجهزة مخصص لاستضافة أجهزة حماية الآلات داخل منصات TSI. تُنشئ الوحدة المحاذاة الهيكلية المادية، ومسارات اتصال البيانات للوحة الخلفية، وخطوط توزيع الطاقة الأساسية عبر تخطيط معياري ذي 7 فتحات.

تفكيك اللاحقة ومصفوفة النموذج

اللاحقة / المُعرّف	الرمز	الوصف
النموذج الأساسي	3500/05	هيكل رف نظام حماية الآلات
خيار التركيب	-02	تثبيت على الرف (تكوين الرف المصغر 12 بوصة)
موافقة الوكالة	-05	لم يتم تحديد أي موافقات من الوكالات التنظيمية
خيارات محجوزة	-00-00-00	معلمات بناء المصنع القياسية

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	3500/05-02-05-00-00-00
الماركة	بنتلي نيفادا
المنشأ	الولايات المتحدة الأمريكية
الوزن	6.0 كجم (13.2 رطل)
الأبعاد	266 مم × 304.8 مم (10.47 بوصة × 12.00 بوصة)
درجة حرارة التشغيل	-30 إلى +65 درجة مئوية
استهلاك الطاقة	لوحة خلفية هيكل خاملة (يتم التعامل مع التوزيع عبر وحدة تزويد الطاقة)
إجمالي سعة الفتحات	7 فتحات فعلية (1 مزود طاقة، 1 RIM، 5 فتحات إدخال/إخراج مراقبة)
مادة الهيكل	ألمنيوم صناعي ثقيل وسبائك فولاذية
الرطوبة النسبية	95% غير مكثفة
نوع التركيب	تثبيت لوحة رف مصغرة مقاس 12 بوصة

معايرة مسبار التيار الدوامي وديناميكيات الدوار

يُثبّت إطار الأجهزة هذا مسارات البيانات المطلوبة لحسابات معايرة مسبار التيار الدوامي المستخدمة في تتبع بيانات القرب. يحافظ التصميم الهيكلي على معلمات هندسية صلبة لتحييد الاهتزازات الميكانيكية الخارجية التي قد تُفسد قياسات استشعار الجهد الكهربائي الدقيق. تنقل مسارات اللوحة الخلفية عالية السرعة أشكال الموجات المستمرة الخام لمراقبة ديناميكيات الدوار في الوقت الفعلي، بما في ذلك تحديد موضع خط محور العمود وتذبذب زيت محمل الفيلم السائل. يوفر تباعد المسارات الداخلية كبتًا مدمجًا للتداخل بين بطاقات الاهتزاز عالية التردد المجاورة، مما يحافظ على خط أساس التحقق من جهد الفجوة (-10 VDC أهداف) الضروري للمعايرة الدقيقة للمسبار.

الأسئلة المتداولة

س: هل يمكن لوحدات مراقبة بنتلي نيفادا 3500 القياسية مقاس 19 بوصة أن تتناسب مع هذا الرف المصغر؟

ج: نعم. يستخدم الرف المصغر 3500/05 نفس ارتفاع الفتحة المادية تمامًا، والتباعد، وتكوين دبابيس موصل اللوحة الخلفية مثل الرف القياسي مقاس 19 بوصة. يقتصر فقط على كثافة الفتحات الأفقية، حيث يوفر 5 فتحات مراقبة بدلاً من 14.

س: هل يمكن لهذا الهيكل دعم وحدات تزويد طاقة مزدوجة زائدة عن الحاجة؟

ج: لا. يقتصر الهيكل الخلفي للرف المصغر مقاس 12 بوصة ماديًا على تخصيص فتحة واحدة لتزويد الطاقة. تتطلب معماريات الطاقة الزائدة عن الحاجة تخطيطًا كاملاً لرف نظام 3500/05 مقاس 19 بوصة.

إرشادات التثبيت في الموقع

قم بتركيب هيكل الرف المصغر مقاس 12 بوصة داخل حاوية صناعية، وتأمين جميع مثبتات الرف المحيطية لضمان توصيل أرضي منخفض المعاوقة بإطار الخزانة.
توفير فصل مادي مستمر داخل قنوات الأسلاك بين خطوط محول التيار الدوامي منخفض المستوى وتشغيل توزيع التيار المتردد عالي الجهد.
تحقق من أن إجمالي متطلبات الطاقة للوحدات المثبتة لا تتجاوز التصنيف الاسمي لسعة مجموعة تزويد الطاقة 3500 الواحدة.
حافظ على مسارات هواء نظيفة فوق وهبوط هيكل قفص البطاقات لمنع تراكم الحرارة الموضعي من الانجراف فوق عتبة +65 درجة مئوية.
