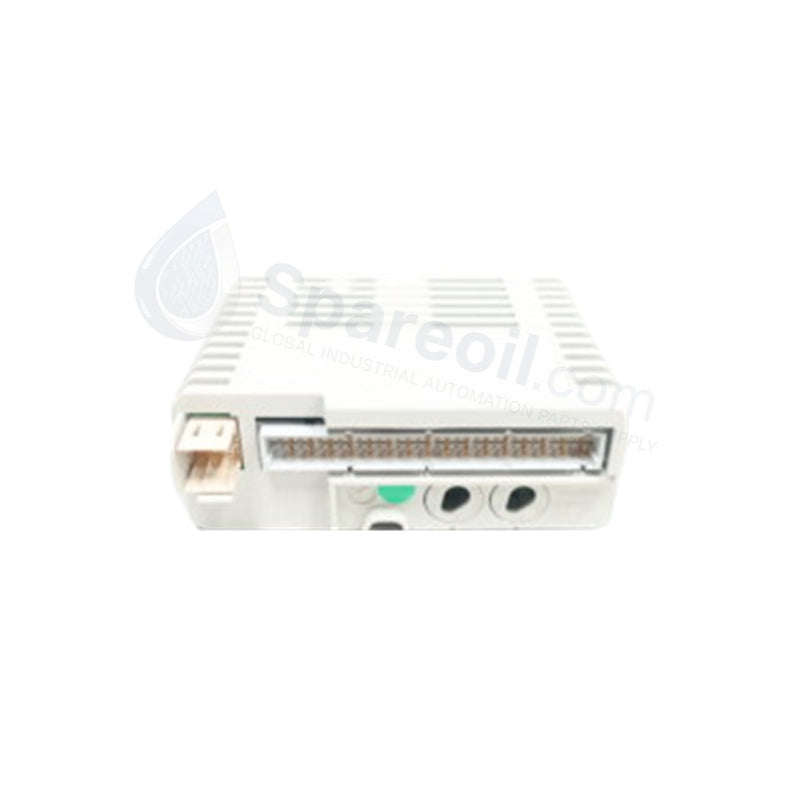

وحدة الإدخال الرقمي ABB DI830 S800
تم تكوينها للحصول على إشارات عالية الدقة في محطات الإدخال/الإخراج S800، توفر الوحدة ABB 3BSE013210R1 (وحدة الإدخال الرقمي DI830) تنفيذًا ماديًا/كهربائيًا مباشرًا لمراقبة الجهد المنفصل ذي 16 قناة. تدمج الوحدة قدرة ختم الوقت لتسلسل الأحداث (SOE) مباشرةً على مستوى القناة، مسجلةً انتقالات الحالة عبر دوائر الإدخال 24 VDC. تقسم إلى مجموعتين معزولتين من القنوات، تعمل الأجهزة على عزل الضوضاء الخارجية وتحولات الجهد الميداني عن لوحة التحكم الداخلية، مما يضمن تقديم تقارير حالة محددة عبر معماريات نظام AC 800M.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الموديل | DI830 (3BSE013210R1) |
| العلامة التجارية | ABB |
| الأصل | إستونيا |
| الوزن | 0.3 كجم |
| الأبعاد | 45 × 119 × 102 ملم |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +55 درجة مئوية |
| استهلاك الطاقة | النوعي 2.3 واط |
| جهد الإدخال | 24 VDC (نطاق 15 V إلى 30 VDC) |
| عدد القنوات | 16 قناة (مجموعتان من 8) |
| العزل | 50 V بين المجموعات / 500 VAC بين المجموعة والمنطق |
سرعة الاتصال عبر Backplane Bus وختم الوقت
يتصل DI830 مع S800 ModuleBus للحفاظ على سرعة اتصال عالية عبر Backplane Bus أثناء فترات الانتقال السريعة للإدخال. تعالج كل قناة الإشارات الرقمية من خلال مرشح قابل للبرمجة (2 مللي ثانية إلى 100 مللي ثانية) قبل تمرير البيانات إلى محرك تسلسل الأحداث. تسمح توافقية فلاش البرامج الثابتة داخل وحدة التحكم المضيفة بمزامنة سجلات الأحداث في الوقت الفعلي عبر Backplane. يمنع العزل الجلفاني بين المجموعة والمنطق المصنف بـ 500 VAC ارتفاعات الجهد الميداني العابرة من إزعاج عمليات ناقل المنطق الداخلي.
الأسئلة الشائعة
س: هل يسمح DI830 بعزل كل قناة على حدة؟
ج: لا. يتم ترتيب قنوات الإدخال الـ 16 في مجموعتين معزولتين جلفانيًا من ثماني قنوات لكل منهما. يُصنف عزل المجموعة-إلى-مجموعة بـ 50 V، بينما يُصنف عزل المجموعة-إلى-منطق بـ 500 VAC.
س: هل يمكن استبدال DI830 بسرعة أثناء تشغيل النظام النشط؟
ج: نعم، بشرط أن تكون الوحدة مثبتة على وحدة إنهاء وحدة S800 (MTU) متوافقة مثل TU810 أو TU830. تحتفظ وحدة MTU بالأسلاك الميدانية مع السماح بإزالة واستبدال الوحدة الحية دون مقاطعة الطاقة أو الاتصال بفتحات الإدخال/الإخراج المجاورة.
س: ما هو الغرض من مرشح الإدخال القابل للبرمجة في DI830؟
ج: يعمل مرشح الإدخال على تخفيف ارتداد الاتصال والضوضاء الكهربائية على خطوط المجال. يمكن للمهندسين تعديل إعداد المرشح بين 2 مللي ثانية و 100 مللي ثانية عبر برامج النظام لمطابقة ديناميكيات تبديل جهاز المجال المحددة.
إرشادات التركيب الميداني
التركيب: قم بتثبيت DI830 على وحدة إنهاء وحدة S800 (MTU) المخصصة له والمثبتة على سكة DIN قياسية. قم بمحاذاة ألسنة قفل الوحدة وادفع بقوة حتى تستقر الألسنة في مكانها بإحكام. تأكد من وجود تهوية كافية للخزانة حول غلاف الوحدة.
الأسلاك وتأريض الدرع: قم بتوصيل إشارات الإدخال 24 VDC بأطراف MTU المقابلة. استخدم كبلات محمية لأطول مسافات الإشارة المعرضة لضوضاء كهرومغناطيسية شديدة. قم بإنهاء جميع دروع الكابلات عند قضيب تأريض الخزانة قبل دخول كتلة توصيل MTU. حافظ على الفصل بين كبلات الإدخال DC منخفضة الجهد وخطوط الطاقة AC عالية الجهد.
متطلبات الطاقة: قم بتوفير طاقة المجال 24 VDC من خلال كتلة توزيع طاقة مخصصة. تحقق من أن الفولتية الموردة للمجال تظل ضمن نافذة التشغيل المحددة من 15 V إلى 30 VDC تحت ظروف التحميل الكامل.
التشغيل: تحقق من مؤشرات LED للحالة على اللوحة الأمامية عند تطبيق طاقة المجال. تأكد من أن قنوات الإدخال تعكس بشكل صحيح حالات التلامس المادية وأن إعدادات وقت الفلتر تتطابق مع ملفات استجابة مستشعر المجال في تكوين وحدة التحكم.
