80074-01 كتلة توصيل مرحل ذات 4 قنوات من بنتي نيفادا

80074-01 كتلة توصيل مرحل ذات 4 قنوات من بنتي نيفادا

التوفر: 10 متوفر في المخزون

نظرة عامة على المنتج تعمل Bently Nevada 80074-01 كوحدة طرفية لإدخال/إخراج خرج المرحل وتسجيل عالية الدقة ضمن نظام حماية الآلات 3500. تعمل...

رمز المنتج: 80074-01

Manufacturer: Bently Nevada
Product No.: 80074-01
Product Type: أجهزة التحكم بسلامة التوربين
Product Origin: USA
Payment:T/T, Western Union
Weight: 260g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

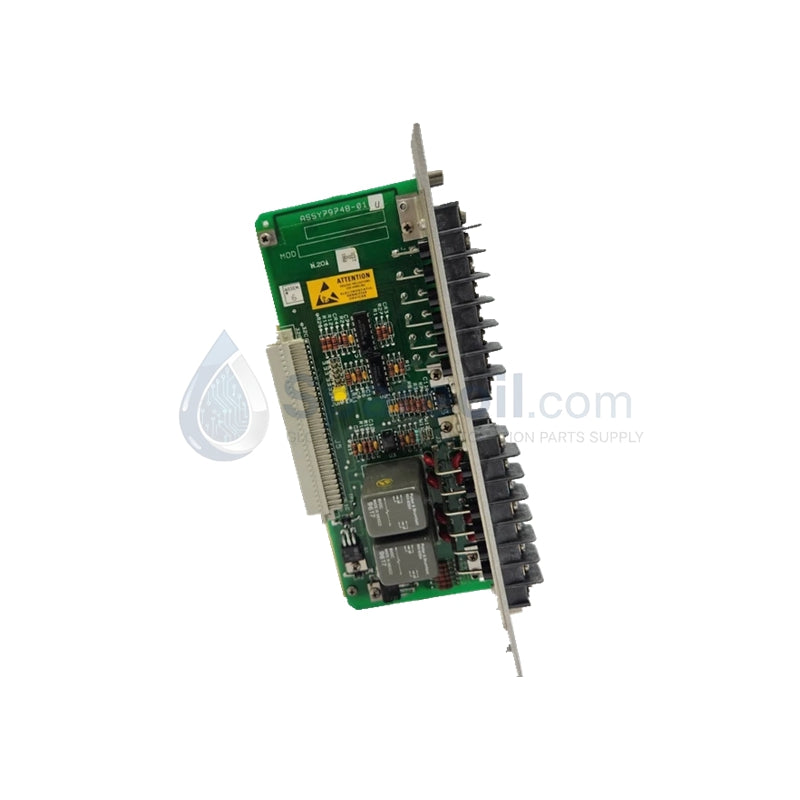

تعمل Bently Nevada 80074-01 كوحدة طرفية لإدخال/إخراج خرج المرحل وتسجيل عالية الدقة ضمن نظام حماية الآلات 3500. تعمل هذه الوحدة كواجهة مادية بين المنطق الرقمي للنظام ودوائر التحكم الخارجية. إنها تترجم بيانات المراقبة إلى إغلاقات مرحل قابلة للتنفيذ، مما يسهل عمليات الإغلاق في حالات الطوارئ وإعلانات الإنذار للأصول الهامة مثل التوربينات والضواغط الكبيرة والمضخات عالية الضغط. من خلال عزل إلكترونيات المراقبة الحساسة عن الأسلاك الميدانية عالية الطاقة، فإنها تضمن سلامة حلقة الحماية بأكملها.

المواصفات الفنية

تلتزم الوحدة 80074-01 بالمتطلبات الصناعية الصارمة للتشغيل المستمر في البيئات المتقلبة.

الميزة	المواصفات
النموذج	80074-01
نوع المكون	وحدة طرفية لإدخال/إخراج خرج المرحل
توافق النظام	سلسلة Bently Nevada 3500
القنوات	4 مخارج مرحل مستقلة
نوع المرحل	نموذج C (SPDT) قطب واحد، رميتان
تصنيف التلامس	5 أمبير @ 24 فولت تيار مستمر / 120 فولت تيار متردد (حمل مقاوم)
العزل	عزل غلفاني كامل من القناة إلى النظام
درجة حرارة التشغيل	–30 درجة مئوية إلى +65 درجة مئوية
التركيب	وحدة إدخال/إخراج كاملة الارتفاع مثبتة من الخلف

المزايا الهندسية

عزل الإشارة المحسّن: تستخدم الوحدة 80074-01 عزلًا متقدمًا من القناة إلى النظام. يمنع هذا التصميم الضوضاء الكهربائية والارتفاعات العابرة من جانب الحقل من الانتقال إلى اللوحة الخلفية، مما يحمي المعالج الأساسي وشاشات الرصد الزلزالية الحساسة.
منطق التكوين متعدد الاستخدامات: يمكن للمهندسين برمجة كل مرحل ليعمل "بشكل طبيعي (مؤمن عند الأعطال)" أو "بشكل طبيعي غير نشط". يتيح ذلك للوحدة الحفاظ على سلامة الآلات حتى في حالة فقدان الطاقة بالكامل في رف الحماية.

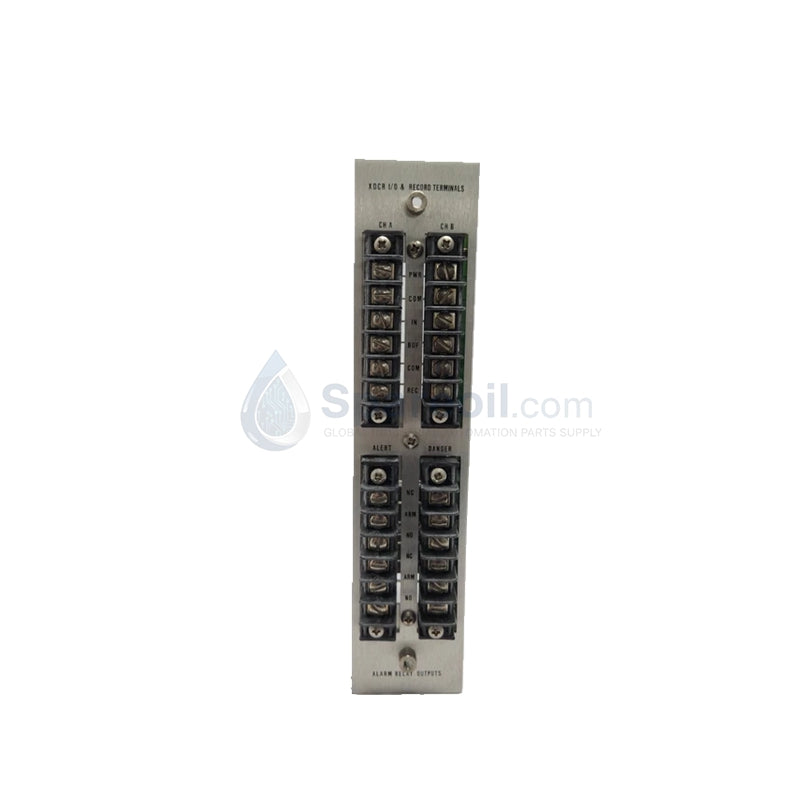

أسلاك ميدانية مبسطة: توفر بنية المحطة نقاط توصيل مباشرة وآمنة لكابلات الحقل. يقلل هذا من الحاجة إلى مرحلات إضافية خارجية في العديد من تطبيقات الطاقة المنخفضة إلى المتوسطة، مما يقلل من حجم خزانة التحكم.
تكامل الوحدة الزلزالية: تدعم هذه الوحدة بشكل خاص أجهزة المراقبة الزلزالية (مثل 89007-01)، مما يضمن ترجمة بيانات الاهتزاز عالية التردد إلى إشارات فصل موثوقة دون تدهور الإشارة.

تفصيل رقم الجزء

تتبع الوحدة 80074-01 تسمية الوحدات المعيارية لسلسلة 3500 لمكونات الإدخال/الإخراج والمحطات الطرفية:

80074-01: وحدة إدخال/إخراج خرج مرحل قياسية ذات 4 قنوات (لا يوجد إنهاء داخلي).
80074-02: نسخة اختيارية لتكوينات أسلاك متخصصة معينة (راجع الدليل الفني لمتطلبات المعاوقة المحددة).
نوع الاتصال: تستخدم رؤوس كتل طرفية قياسية لتوصيلات ميدانية عالية التكامل.

الأسئلة الشائعة

س: هل تصل الوحدة 80074-01 في عبوتها الأصلية من المصنع؟

ج: نعم. نحن نوفر فقط وحدات 100٪ جديدة وأصلية في عبوات Bently Nevada الأصلية من المصنع. تحمل كل وحدة ضمان مصنع كامل لمدة 12 شهرًا من تاريخ الشحن.

س: هل يمكن لهذه الوحدة التعامل مع الأحمال الاستقرائية مباشرة؟

ج: تم تصنيف نقاط التلامس لـ 5 أمبير عند الأحمال المقاومة. بالنسبة للأحمال الاستقرائية العالية (مثل صمامات الملف اللولبي الكبيرة)، نوصي باستخدام مانع للتيار المفاجئ الخارجي أو مرحل إضافي لمنع تآكل نقاط التلامس وإطالة عمر الوحدة.

س: كيف تتفاعل هذه الوحدة مع وحدة المرحل 3500/32؟

ج: تعمل الوحدة 80074-01 كجزء طرفي للإدخال/الإخراج الذي يقع في الجزء الخلفي من الرف. وتعمل جنبًا إلى جنب مع وحدة مراقبة المرحل 3500/32 المثبتة في الأمام لتنفيذ منطق الإنذار والفصل المبرمج.

س: هل هذه الوحدة متوافقة مع رفوف Bently Nevada 3300 القديمة؟

ج: لا. تم تصميم الوحدة 80074-01 خصيصًا لهندسة سلسلة 3500 ولن تتناسب أو تعمل في رفوف سلسلة 3300 القديمة.
