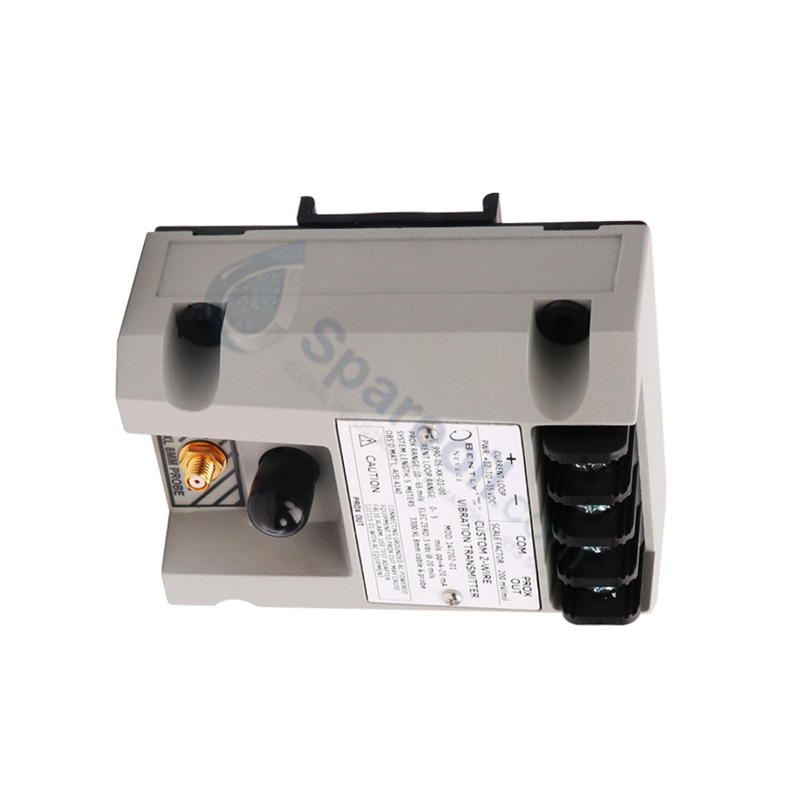

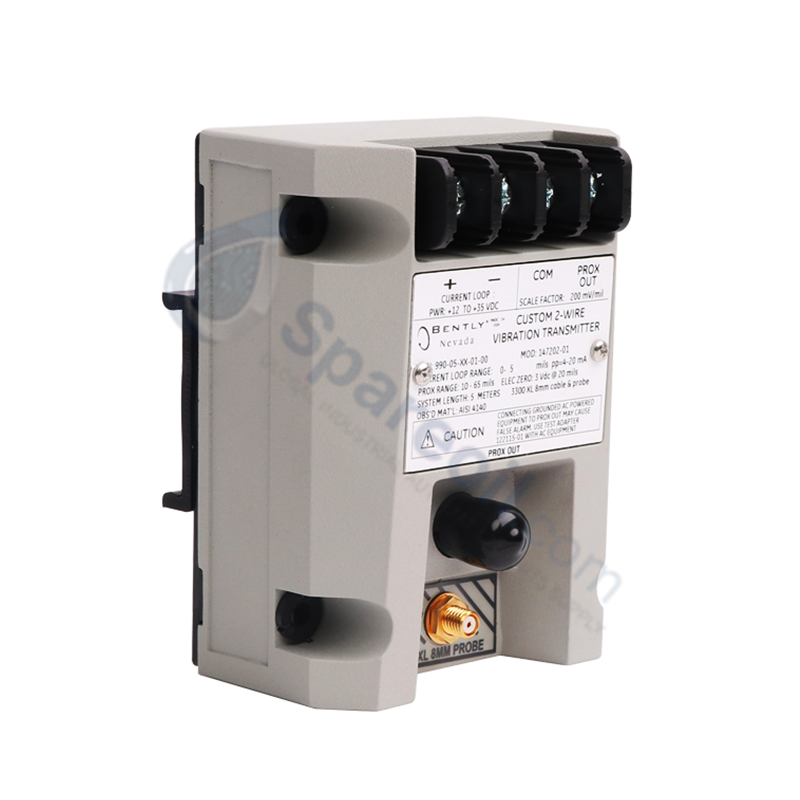

990-05-70-02-00 جهاز إرسال الاهتزاز من Bently Nevada

Bently Nevada 990 Vibration Transmitter 990-05-70-02-00

Bently Nevada 990 Vibration Transmitter 990-05-70-02-00

التوفر: 10 متوفر في المخزون

يعمل جهاز الإرسال الاهتزازي Bently Nevada 990-05-70-02-00 كجهاز إرسال اهتزازي أساسي من طراز 990 يُستخدم لتنفيذ تكييف إشارة القرب وتحويل...

رمز المنتج: 990-05-70-02-00

Manufacturer: Bently Nevada
Product No.: 990-05-70-02-00
Product Type: مرسلات الاهتزاز
Product Origin: USA
Payment:T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

يعمل جهاز الإرسال الاهتزازي Bently Nevada 990-05-70-02-00 كجهاز إرسال اهتزازي أساسي من طراز 990 يُستخدم لتنفيذ تكييف إشارة القرب وتحويل تيار الحلقة المتناسب مع السرعة عبر منصات مراقبة الآلات.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	990-05-70-02-00
العلامة التجارية	Bently Nevada
المنشأ	الولايات المتحدة الأمريكية
نوع المنتج	جهاز إرسال الاهتزاز
استجابة التردد	من 5 هرتز إلى 6000 هرتز (+0، -3 ديسيبل)
جهد الحلقة	من 12 إلى 36 فولت تيار مستمر
إشارة الإخراج	من 4 إلى 20 مللي أمبير تيار مستمر يتناسب مع سرعة الاهتزاز
نطاق خطي لإخراج القرب	1.4 مم (يبدأ تقريبًا على بعد 0.25 مم من الهدف)
عامل مقياس متزايد لإخراج القرب	7.87 مللي فولت/ميكرومتر نموذجي
الحد الأدنى لحجم الهدف	9.5 مم (0.375 بوصة) قطر
درجة حرارة التشغيل	من -40 إلى 85 درجة مئوية (من -40 إلى 185 درجة فهرنهايت)
الأبعاد	ملف غلاف 990 القياسي
الوزن	وزن غلاف 990 القياسي
استهلاك الطاقة	يعمل بالحلقة عبر حلقة تيار من 4 إلى 20 مللي أمبير

التحقق من جهد الفجوة (أهداف -10 فولت تيار مستمر) ومعايرة مسبار التيار الدوامي

يتفاعل جهاز الإرسال مباشرة مع مسبار القرب بالتيار الدوامي، ويقوم بتقييم إزاحة الهدف عبر عامل مقياس متزايد يبلغ 7.87 مللي فولت/ميكرومتر على مدى خطي يبلغ 1.4 مم. يتطلب الإعداد الميداني الصحيح التحقق من جهد الفجوة لضمان إزاحة طرف المسبار بمقدار 0.25 مم تقريبًا من سطح الهدف، مما يحقق نقطة الانحياز المثالية -10 فولت تيار مستمر لتتبع ديناميكي غير مقطع. تسمح معايرة المسبار الدقيقة هذه بمعالجة موثوقة لحركات العمود الديناميكية قبل إرسال إشارة 4-20 مللي أمبير متناسبة إلى أجهزة التحكم في العمليات.

الأسئلة المتكررة

س: ما هو مدخل الطاقة المطلوب لتشغيل حلقة تيار جهاز الإرسال؟

ج: يستخدم جهاز الإرسال تكوينًا ثنائي الأسلاك يعمل بالحلقة ويقبل جهد حلقة يتراوح بين 12 فولت تيار مستمر و 36 فولت تيار مستمر لتشغيل إشارة الخرج 4-20 مللي أمبير.

س: ما هو نطاق قياس التردد لمعالجة سرعة الاهتزاز؟

ج: تقوم الوحدة بمعالجة إشارات الاهتزاز ضمن نطاق استجابة تردد من 5 هرتز إلى 6000 هرتز (+0، -3 ديسيبل).

س: ما هي متطلبات الهدف المادية لواجهة مسبار القرب؟

ج: يتطلب مستشعر القرب سطحًا موصلاً للهدف بقطر لا يقل عن 9.5 مم (0.375 بوصة) للحفاظ على معايرة عامل القياس الدقيقة.

إرشادات التركيب الميداني

قم بتثبيت وحدة جهاز الإرسال بإحكام داخل حاوية أو على نقاط تثبيت لوحة باستخدام أدوات تثبيت ميكانيكية مناسبة.
قم بتوصيل كابل تمديد مسبار القرب بالتيار الدوامي بالطرف المخصص لإدخال جهاز الإرسال.
قم بقياس جهد التيار المستمر الثابت عبر أطراف إخراج القرب الخام للتحقق من مسافة الفجوة الصحيحة للهدف (انحياز الهدف -10 فولت تيار مستمر).
قم بتشغيل كابل محمي ثنائي الأسلاك من أطراف حلقة 4-20 مللي أمبير إلى بطاقة الإدخال التناظرية لوحدة التحكم المنطقية القابلة للبرمجة (PLC) أو نظام التحكم الموزع (DCS)، مع مراعاة قطبية جهد التيار المستمر الصحيحة.
قم بإنهاء درع الكابل عند قضيب تأريض رف النظام لمنع التداخل الكهرومغناطيسي وضوضاء الحلقة الأرضية.
