وحدة أتمتة الخليج Relion 670 من ABB 1MRK002814-AB

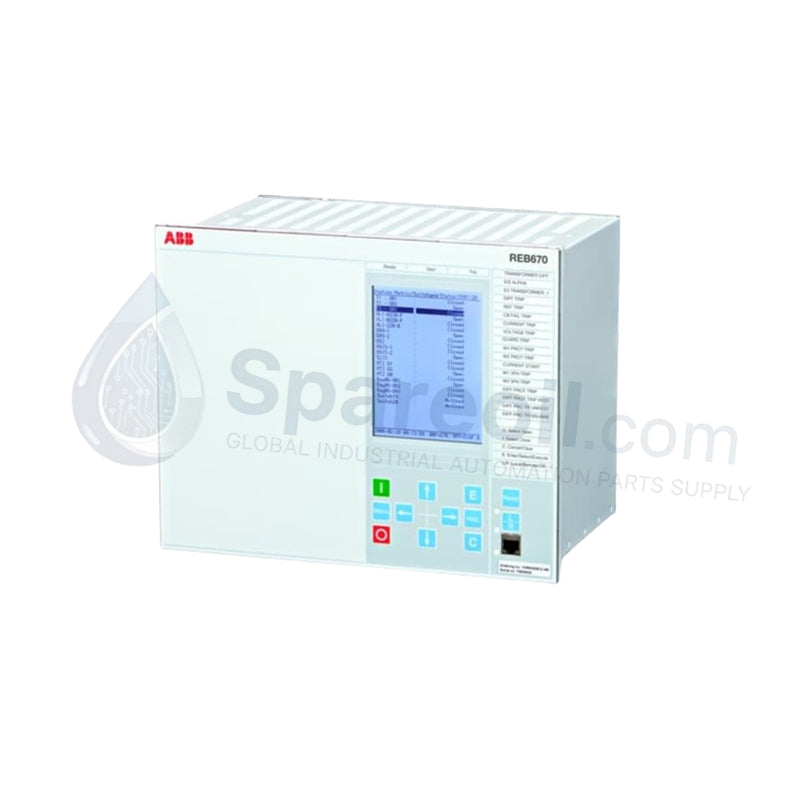

تعمل ABB 1MRK002814-AB، والمفهرسة أيضًا باسم REC670 Bay Control IED، كمكون جهاز مخصص للتحكم في المعدات الأولية على مستوى الخليج وتنفيذ التعشيق ضمن منصات ABB Relion 670. يلتقط الجهاز إشارات التيار الثانوي للمحولات الحالية 1 أمبير أو 5 أمبير جنبًا إلى جنب مع مدخلات محول الجهد التي تصل إلى 110 فولت تيار متردد عبر شبكات 50/60 هرتز. يعالج تسلسلات منطقية متعددة الخلايا وينفذ أوامر التبديل لقواطع الدائرة والمفاتيح القاطعة ومفاتيح التأريض عبر بنى ناقل المحطة IEC 61850 الحتمية.
تفكيك اللاحقة ومصفوفة النموذج
| الرمز / اللاحقة | التسمية | وصف المواصفات |
|---|---|---|
| REC670 | النموذج الأساسي | وحدة التحكم في الخليج (IED) ضمن سلسلة Relion 670 |
| 1MRK002814-AB | رمز طلب الأجهزة | بنية أجهزة محددة مع مصدر طاقة عالمي ومدخلات/مخرجات رقمية |
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | 1MRK002814-AB |
| العلامة التجارية | ABB |
| المنشأ | السويد |
| الوزن | 3.0 كجم |
| الأبعاد | 190 × 170 × 200 مم |
| درجة حرارة التشغيل | -25 إلى +70 درجة مئوية |
| استهلاك الطاقة | عالمي 24-250 فولت تيار مستمر أو 48-240 فولت تيار متردد |
| نوع الوحدة | وحدة أتمتة الخليج |
| مدخل التيار المقنن | 1 أمبير أو 5 أمبير (قابل للاختيار) |
| مدخل الجهد المقنن | حتى 110 فولت تيار متردد (ثانوي) |
| التردد الاسمي | 50 / 60 هرتز |
| بروتوكولات الاتصال | IEC 61850 Ed 1 & 2, IEC 60870-5-103, Modbus, DNP3 |
| مزامنة الوقت | SNTP, IRIG-B, GPS |
| درجة حرارة التخزين | -40 إلى +85 درجة مئوية |
أتمتة المحطات الفرعية وتكامل الشبكة الحتمية
تتضمن الوحدة أجهزة إيثرنت مخصصة للتعامل مع رسائل IEC 61850 GOOSE الحتمية والقيم المعينة عبر شبكات المنطقة المحلية للمحطات الفرعية. تضمن أجهزة المعالجات عالية السرعة انتشار إشارة الفصل والتعشيق بزمن انتقال منخفض، مما يمنع عمليات قواطع الدائرة المتعارضة عبر خلايا المحطات الفرعية المتجاورة. تحتفظ ذاكرة الفلاش الداخلية الثابتة بتسجيل تسلسل الأحداث وسجلات الأعطال غير المتطايرة، مع مزامنة الطوابع الزمنية بدقة تصل إلى جزء من الثانية عبر إشارات SNTP أو IRIG-B.
الأسئلة المتداولة
س: كيف يتم تكوين تصنيف محول التيار الثانوي في الوحدة؟
ج: تتعامل مدخلات المحولات الحالية مع تيارات ثانوية اسمية 1 أمبير أو 5 أمبير عبر اختيار الطرف ومعلمات البرامج المكونة من خلال أداة إدارة المرحل.
س: ما هي البروتوكولات المدعومة للاتصال المباشر مع أنظمة SCADA عالية المستوى؟
ج: بالإضافة إلى IEC 61850 الأصلية، تدعم IED بروتوكولات المحطات الفرعية القديمة بما في ذلك IEC 60870-5-103 و DNP3 و Modbus RTU/TCP عبر واجهات تسلسلية أو إيثرنت.
س: كيف يستوعب مصدر الطاقة الإضافي بنوك بطاريات التيار المستمر للمحطات الفرعية المتقلبة؟
ج: يعمل مصدر الطاقة العالمي واسع النطاق بسلاسة عبر نطاق إدخال من 24 إلى 250 فولت تيار مستمر أو 48 إلى 240 فولت تيار متردد، ويمتص انخفاضات الجهد دون فقدان ذاكرة الحالة المنطقية الداخلية.
إرشادات التركيب الميداني
قم بتركيب الهيكل في فتحة لوحة ترحيل قياسية مقاس 19 بوصة أو فتحة مثبتة على مستوى السطح باستخدام نقاط مسامير الشفة الأمامية المخصصة. تأكد من وجود مساحة كافية فوق وتحت زعانف تبديد الحرارة الخلفية للسماح بتبريد الحمل الحراري الطبيعي. قم بتأريض إطار الهيكل مباشرة بقضيب التأريض النحاسي الرئيسي للمحطة الفرعية باستخدام حزام مضفر قصير ومنخفض المقاومة قبل تطبيق الطاقة الإضافية.
قم بتوجيه أسلاك القياس الثانوية للمحولات الحالية والمحولات الجهدية الواردة عبر كتل اختبار مخصصة للسماح بحقن التيار الآمن والعزل أثناء التشغيل. قم بتغطية جميع كابلات اتصالات الإيثرنت والإدخال الثنائي، وقم بتأريض الضفائر الواقية عند لوحة غدة مدخل الخزانة لمنع ارتفاع الجهد الكهربائي من تقليل سلامة الإشارة.
