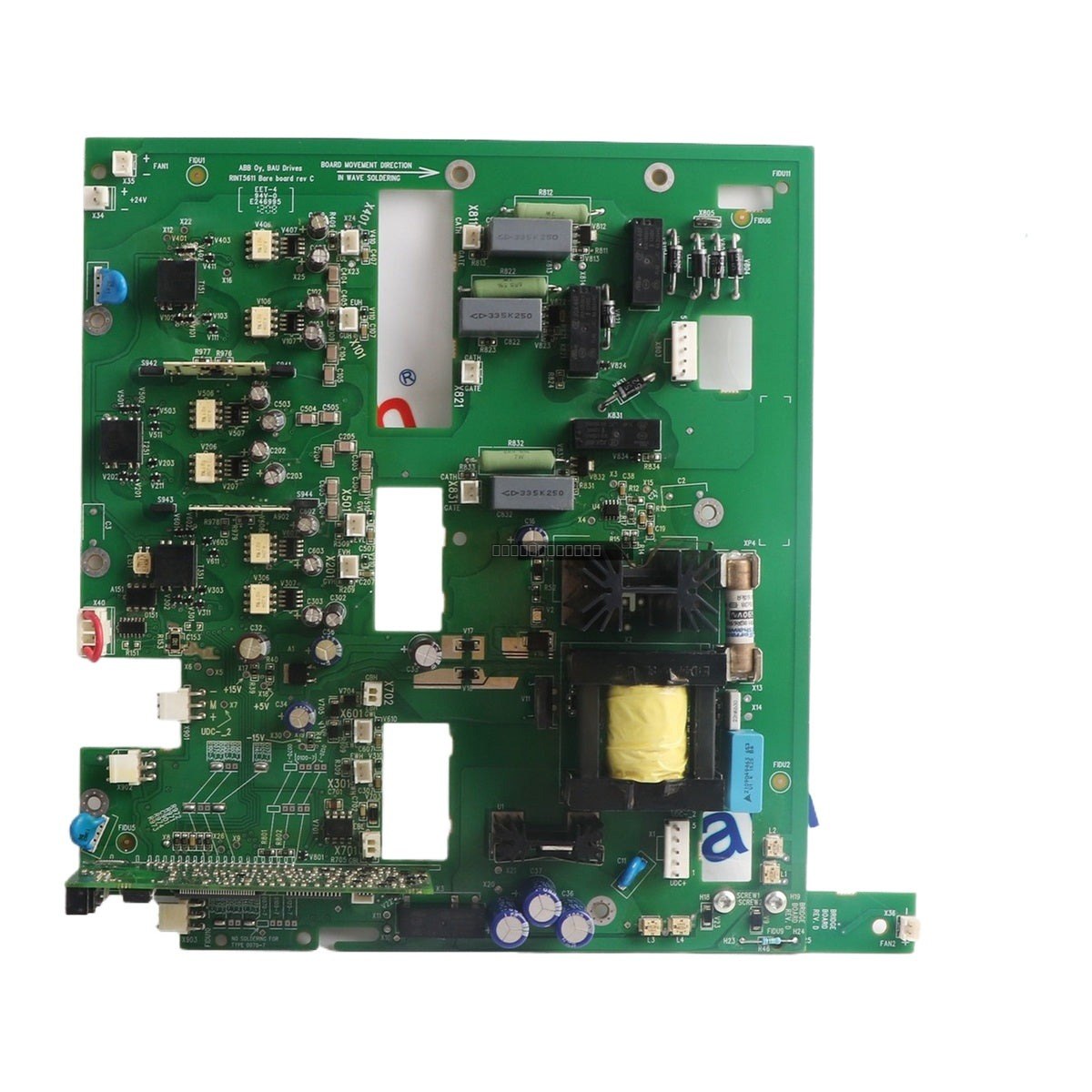

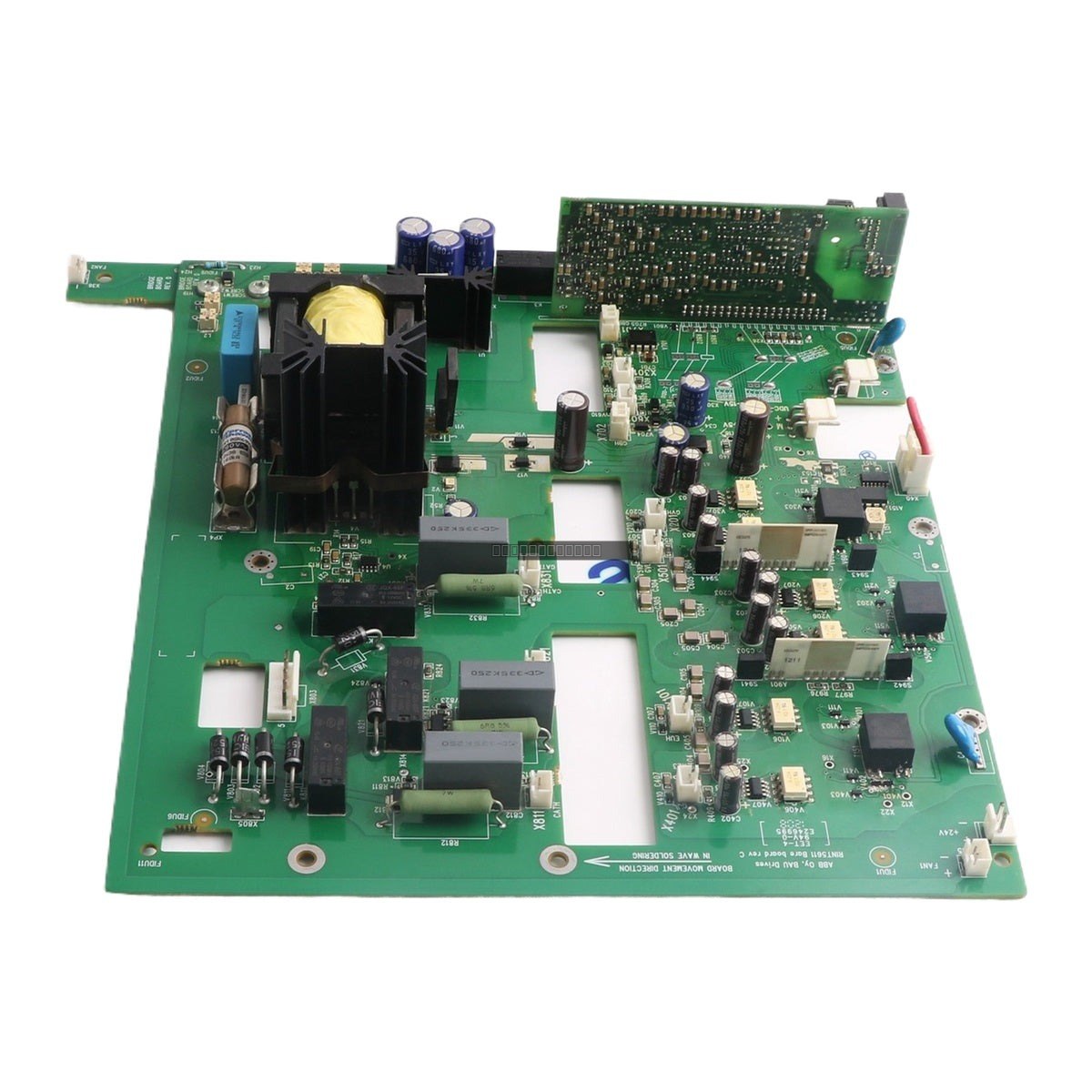

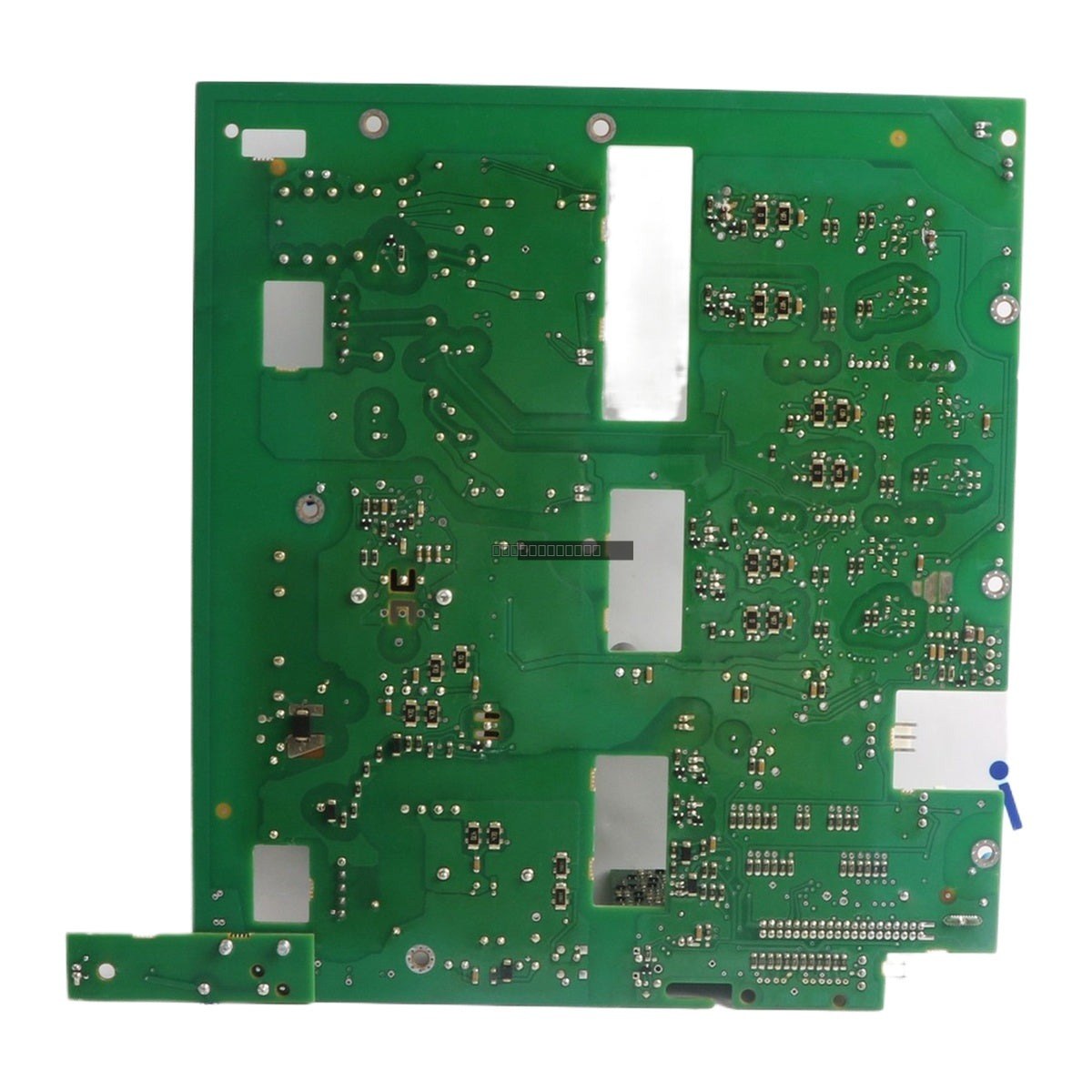

إن لوحة واجهة الدائرة الرئيسية ABB RINT-5611C (رقم الجزء 68718929) مصممة للاستخدام ضمن محركات التردد المتغيرة من سلسلة ABB ACS800. وهي مصممة خصيصًا لوحدات ACS800-01 و ACS800-04 ذات حجم إطار R6، والتي تعمل على أنظمة إمداد 380-500 فولت تيار متردد. تعمل هذه اللوحة كواجهة حاسمة بين إلكترونيات التحكم في المحرك وقسم الطاقة، مما يسهل معالجة الإشارات والاتصالات ومراقبة الحالة وتنسيق عمليات المحرك.
الميزات
- تعمل كواجهة أساسية لتكييف وعزل ونقل الإشارات بين دائرة الطاقة الرئيسية وأنظمة التحكم/الحماية.
- توفر عزلًا كهربائيًا قويًا بين الدوائر الأولية عالية الطاقة والإلكترونيات الحساسة ذات الجهد المنخفض لضمان دقة القياس وسلامة النظام.
- مكون أساسي لإدارة الأعطال وأداء القيادة المستقر.
- متوافقة مع تكوينات إطار ACS800 R6.
التطبيقات
- التعدين والتعدين: الرافعات، أحزمة النقل، الكسارات، وآلات درفلة الصلب.
- البترول والكيماويات: مضخات الحفر، مضخات الحقن، أجهزة الطرد المركزي، والمراوح واسعة النطاق.
- صناعة الطاقة الكهربائية: مغذيات الفحم، مراوح السحب المستحثة، وأنظمة مضخات المياه المتداولة.
- بناء السفن: أنظمة الدفع وآلات السطح بما في ذلك الرافعات والأوناش.
- صناعة الورق ومعالجة المياه: أنظمة التحكم متعددة القيادة ومحطات الضخ واسعة النطاق.
المواصفات الفنية
| الموديل | RINT-5611C (68718929) |
| جهد الإمداد | 24 فولت تيار مستمر |
| دقة المدخلات التناظرية | +/- 0.1% FS |
| درجة حرارة التشغيل | -25 درجة مئوية إلى +70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية |
| الرطوبة | 5-95% (غير مكثفة) |
| معدل الاهتزاز | 5-500 هرتز |
| الرمز الجمركي | 8537101190 |
إرشادات التثبيت
- موظفون مؤهلون: يجب على الكهربائيين المرخصين فقط إجراء التركيب والصيانة.
- عزل الطاقة: عزل جميع مصادر الطاقة الرئيسية والمساعدة. قم بإجراء إجراءات القفل/التعليق (LOTO) المناسبة.
- تفريغ المكثفات: انتظر 5 دقائق على الأقل بعد إيقاف تشغيل طاقة الإدخال للسماح لمكثفات الدائرة الوسيطة بالتفريغ.
- التحقق من الجهد: قم بقياس الجهد بين أطراف UDC+ و UDC-، وعبر الأطوار U1، V1، W1، لضمان أن الجهد قريب من 0 فولت قبل التعامل مع المكونات.
- ملاحظة الصيانة: تتضمن مجموعة الاستبدال مروحة تبريد داخلية (رقم الجزء: 63998931)؛ يجب استبدال هذه المروحة في وقت واحد مع لوحة RINT لضمان الإدارة الحرارية المناسبة.
الأسئلة الشائعة
ما وظيفة لوحة RINT-5611C؟
تعمل كلوحة واجهة الدائرة الرئيسية، وتستخدم بشكل أساسي في محركات ABB ACS800 بإطار R6 لربط وحدة التحكم بمرحلة طاقة IGBT.
هل هذا المنتج جديد تمامًا؟
نعم، يتم توفير ABB RINT-5611C كعنصر جديد، أصلي، وغير مستخدم.
هل تقدمون ضمانًا؟
نعم، نقدم ضمانًا لمدة 12 شهرًا لهذا المكون من تاريخ التسليم.
