الوصف

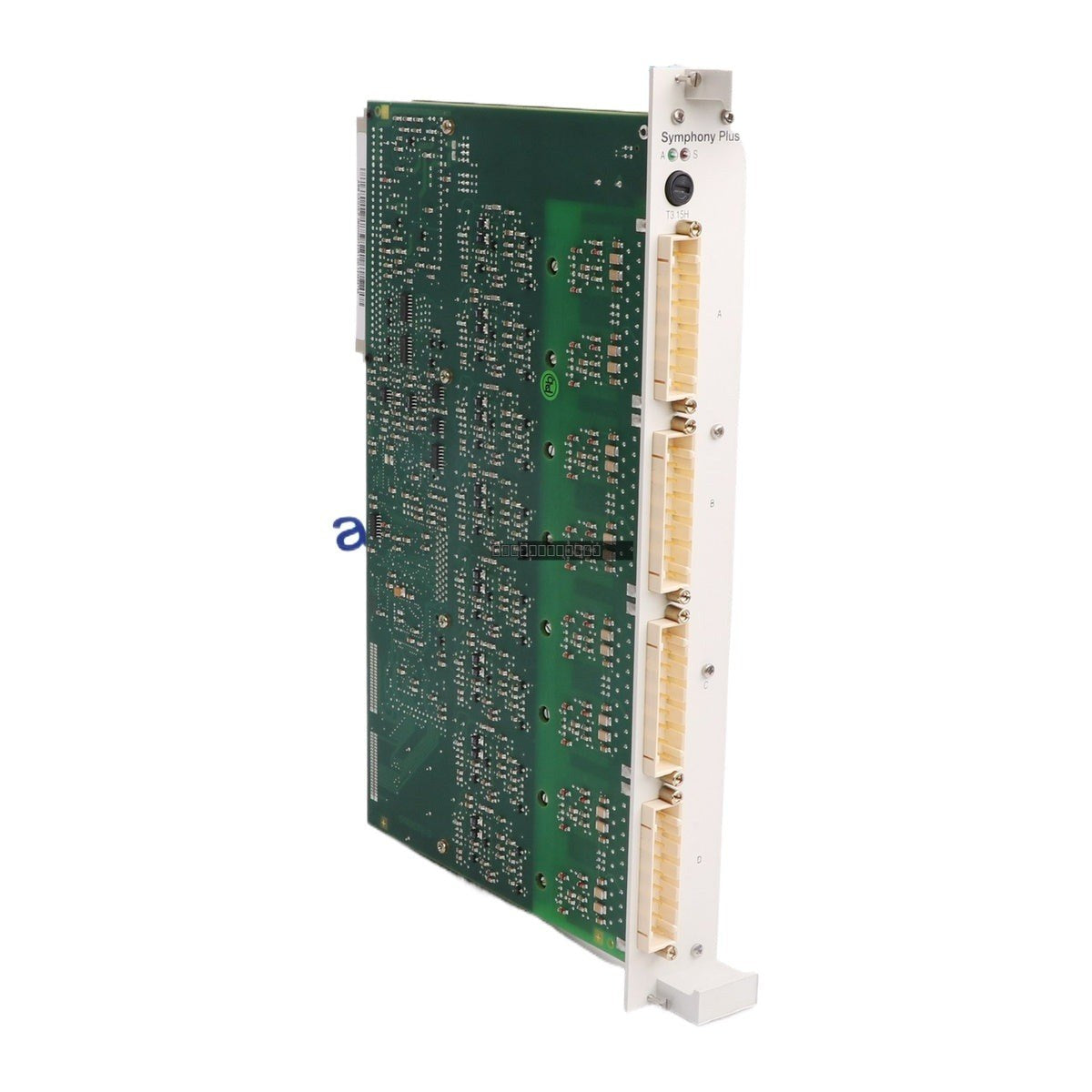

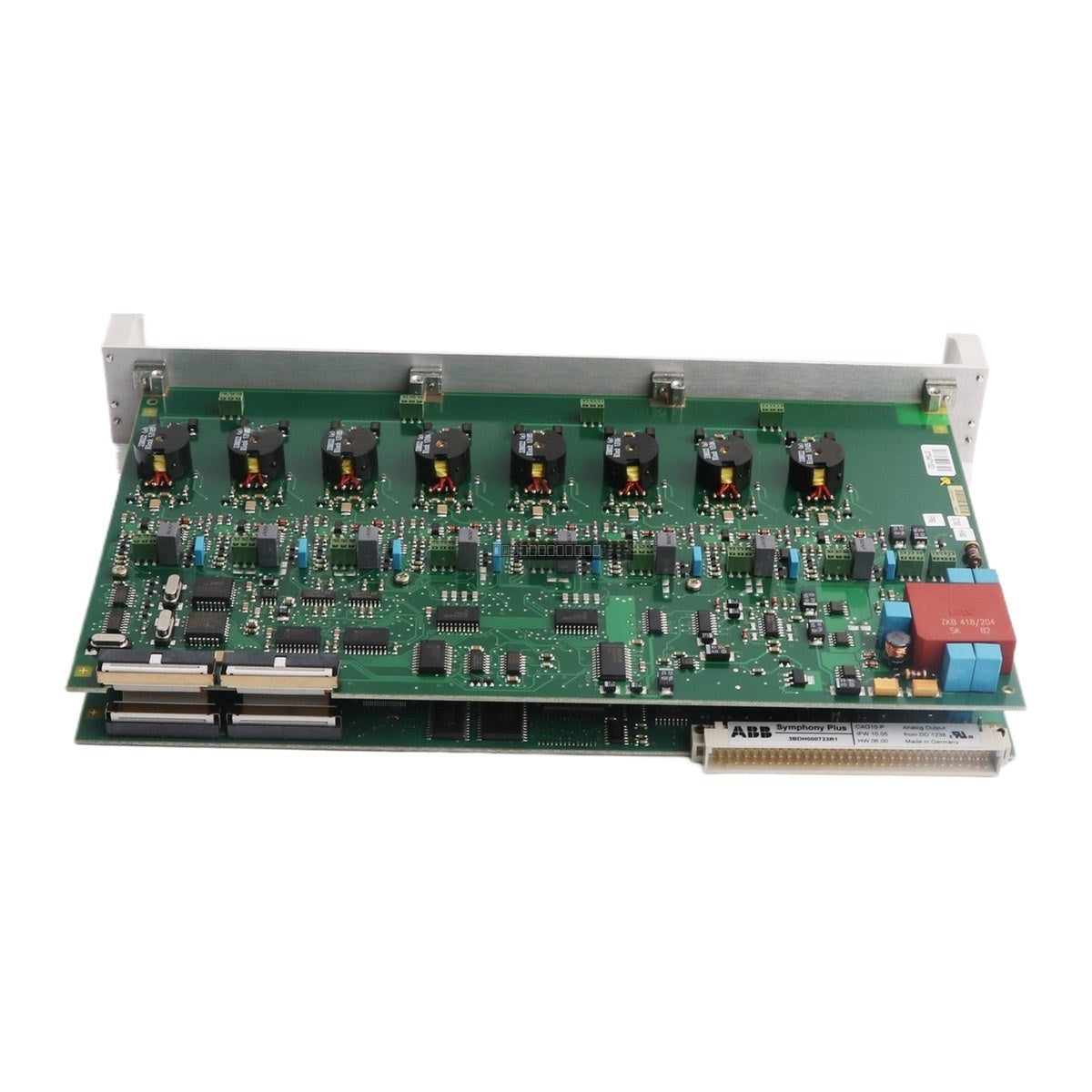

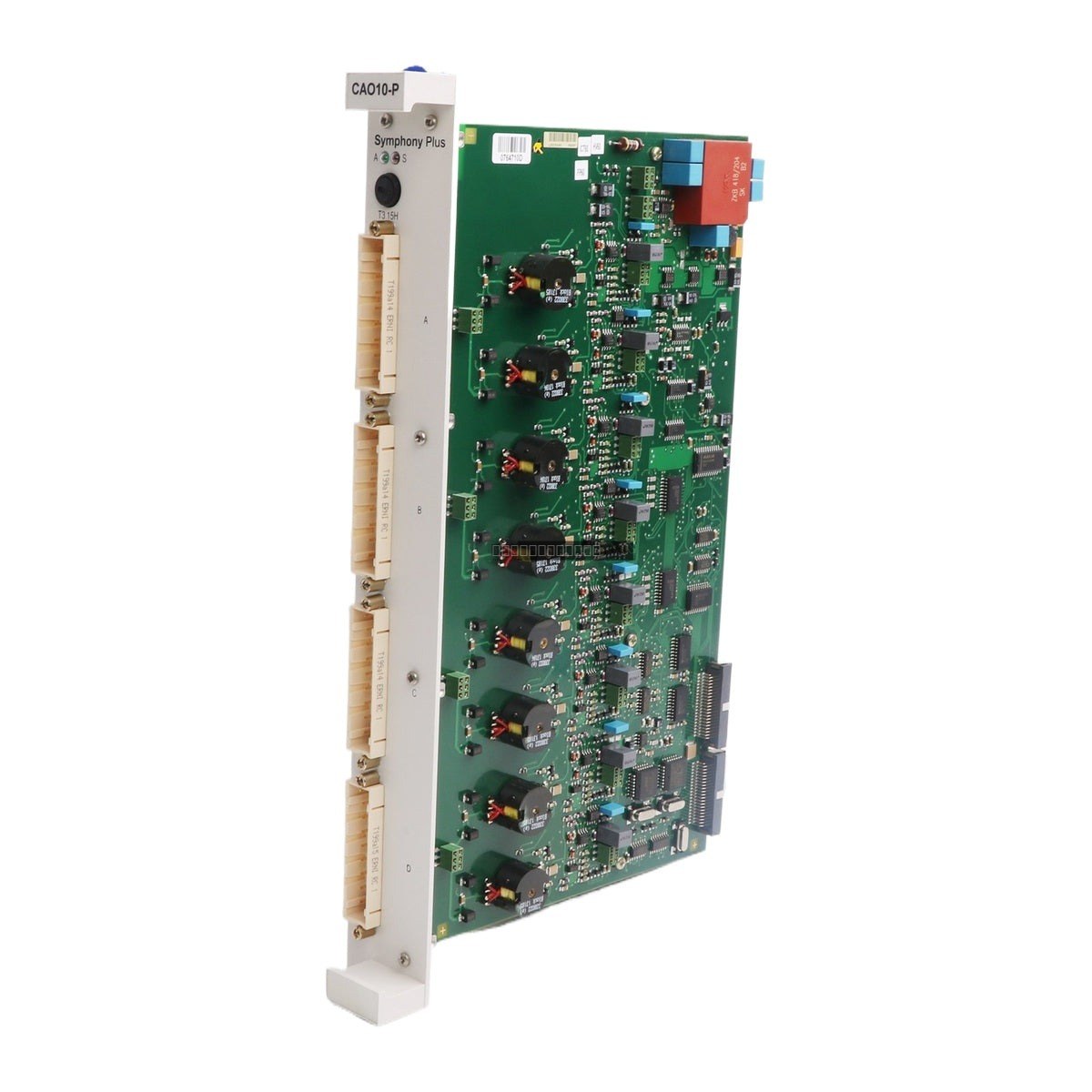

ABB CAO10-P (رمز الطلب: 3BDH000723R1M211) هو وحدة إخراج تناظري عالية الأداء مصممة لأنظمة التحكم الصناعية. توفر تحويلاً وتوزيعًا موثوقًا للإشارة، مما يدعم التحكم الدقيق في الأجهزة الميدانية في بيئات الأتمتة المتطلبة. تم تصميم هذه الوحدة لأداء قوي، وتتميز بعزل قناة تلو الأخرى ودعم التشغيل الاحتياطي، مما يضمن توفرًا عاليًا في تطبيقات التحكم في العمليات الحرجة.
الميزات
- 16 مخرجًا تناظريًا مع نطاقات إشارة قابلة للتكوين (0/4 إلى 20 مللي أمبير).
- يدعم الاتصال الرقمي مع الأجهزة الميدانية عبر بروتوكول HART (الإصدار 5.0 / 5.1).
- عزل قناة تلو الأخرى لتحسين سلامة الإشارة وتحمل الأعطال.
- مراقبة متكاملة للأحمال وحالة الوحدة.
- قادر على التشغيل الاحتياطي لتلبية متطلبات النظام عالية الموثوقية.
- الحد الأقصى لسعة التحميل 700 أوم.
التطبيقات
تستخدم وحدة الإخراج التناظري هذه عادةً في أنظمة التحكم الموزعة (DCS) لأتمتة العمليات، بما في ذلك المعالجة الكيميائية وتوليد الطاقة والبنية التحتية للنفط والغاز. إنها مثالية لتشغيل المشغلات والصمامات وغيرها من الأجهزة الميدانية التي تتطلب تحكمًا دقيقًا في التيار أو الجهد.
المواصفات الفنية
| طراز المنتج | CAO10-P 3BDH000723R1M211 |
| عدد القنوات | 16 |
| إشارات الخرج | 0/4-20 مللي أمبير، 0-10 فولت تيار مستمر |
| دقة الخرج | 12 بت |
| الحد الأقصى للحمل | 700 أوم |
| مزود الطاقة | 24 فولت تيار مستمر |
| العزل | 500 فولت تيار متردد |
| درجة حرارة التشغيل | 0 درجة مئوية إلى +60 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية |
| الرطوبة | 5-95% رطوبة نسبية (غير متكاثفة) |
إرشادات التركيب
- تأكد من فصل طاقة النظام قبل تركيب أو إزالة الوحدة من الرف.
- تعامل مع الوحدة باستخدام ممارسات آمنة ضد التفريغ الكهروستاتيكي لمنع تلف المكونات الإلكترونية الداخلية.
- تحقق من أن الوحدة مثبتة بإحكام في الفتحة الخلفية المخصصة لضمان الاتصال الكهربائي الصحيح.
- مرر كابلات الإشارة بعيدًا عن خطوط الجهد العالي ومصادر التداخل الكهرومغناطيسي العالي للحفاظ على دقة الإشارة.
- تأكد من التهوية الكافية في الخزانة للحفاظ على درجات حرارة التشغيل ضمن النطاق المحدد من 0 إلى 60 درجة مئوية.
- تحقق من جميع توصيلات الأطراف للتأكد من إحكامها وقطبيتها الصحيحة قبل تطبيق الطاقة.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لوحدة CAO10-P؟
CAO10-P هي وحدة إخراج تناظري تستخدم لتحويل إشارات التحكم الرقمية من PLC/DCS إلى إشارات تيار أو جهد تناظري (4-20 مللي أمبير أو 0-10 فولت) لتشغيل الأجهزة الميدانية الخارجية.
هل تدعم هذه الوحدة اتصال HART؟
نعم، تدعم الوحدة الاتصال الرقمي مع الأجهزة الميدانية المتوافقة مع HART (الإصدار 5.0 / 5.1)، مما يسمح بتكوين الجهاز وتشخيصه جنبًا إلى جنب مع الإشارة التناظرية.
هل هذه الوحدة مناسبة للأنظمة الاحتياطية؟
نعم، تم تصميم CAO10-P لتكون قادرة على التشغيل الاحتياطي، وهو أمر ضروري للتطبيقات التي تتطلب تحملًا عاليًا للأعطال ووقت تشغيل مستمر.
