Description

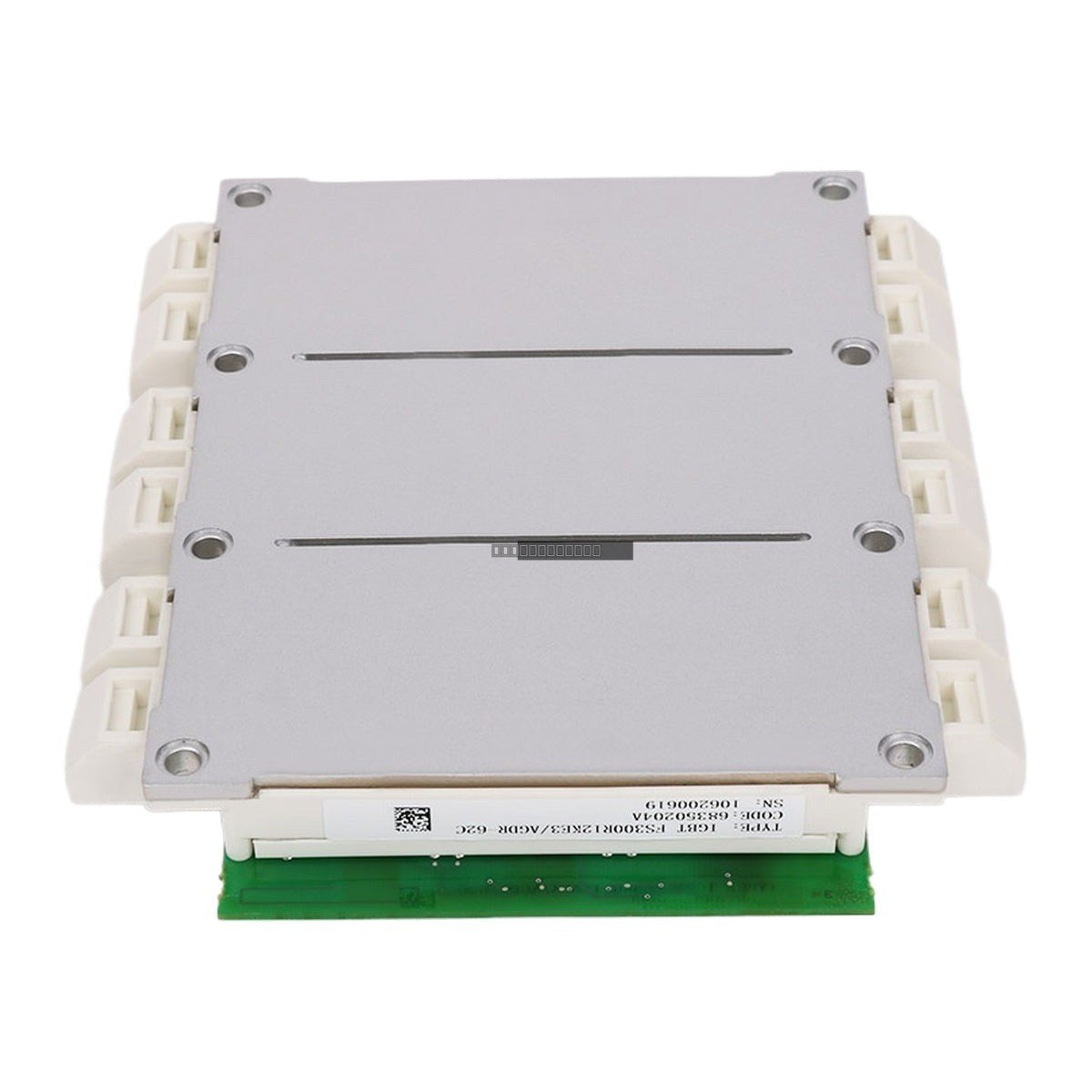

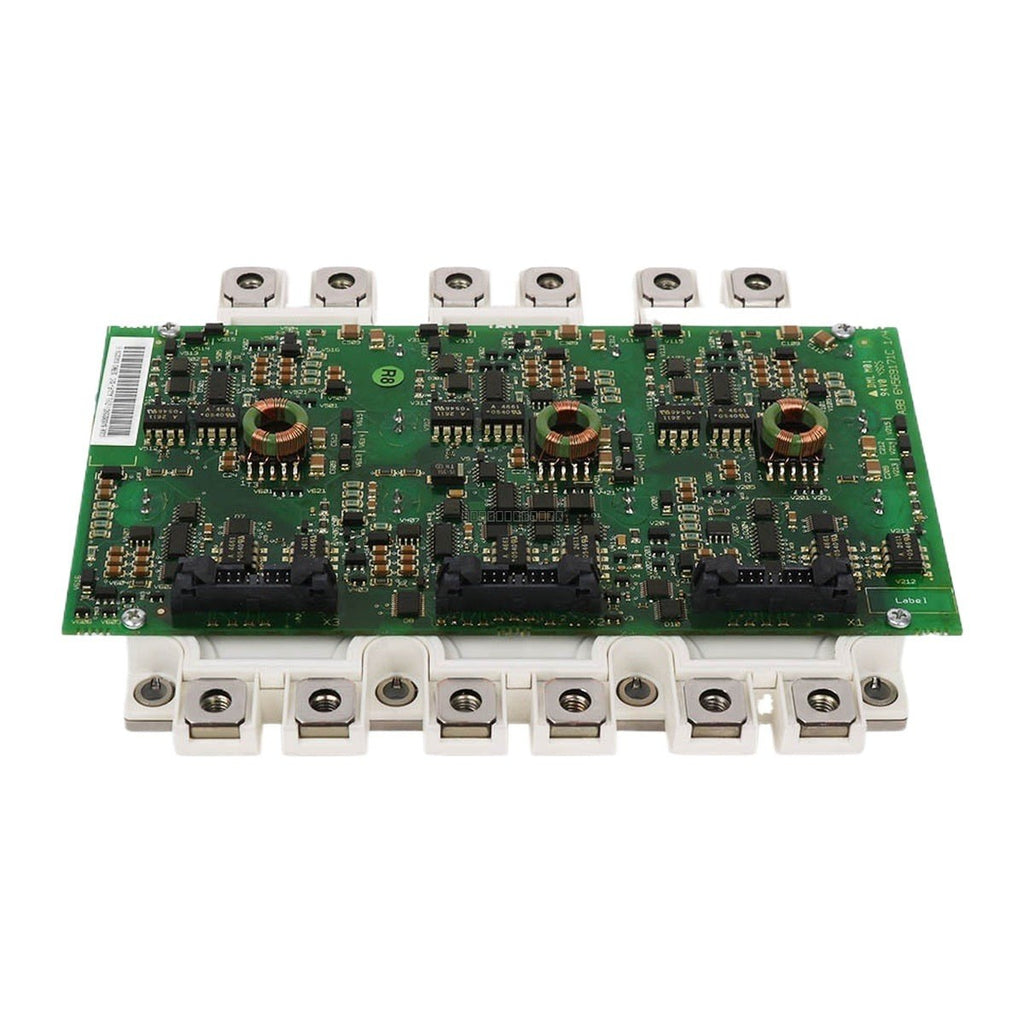

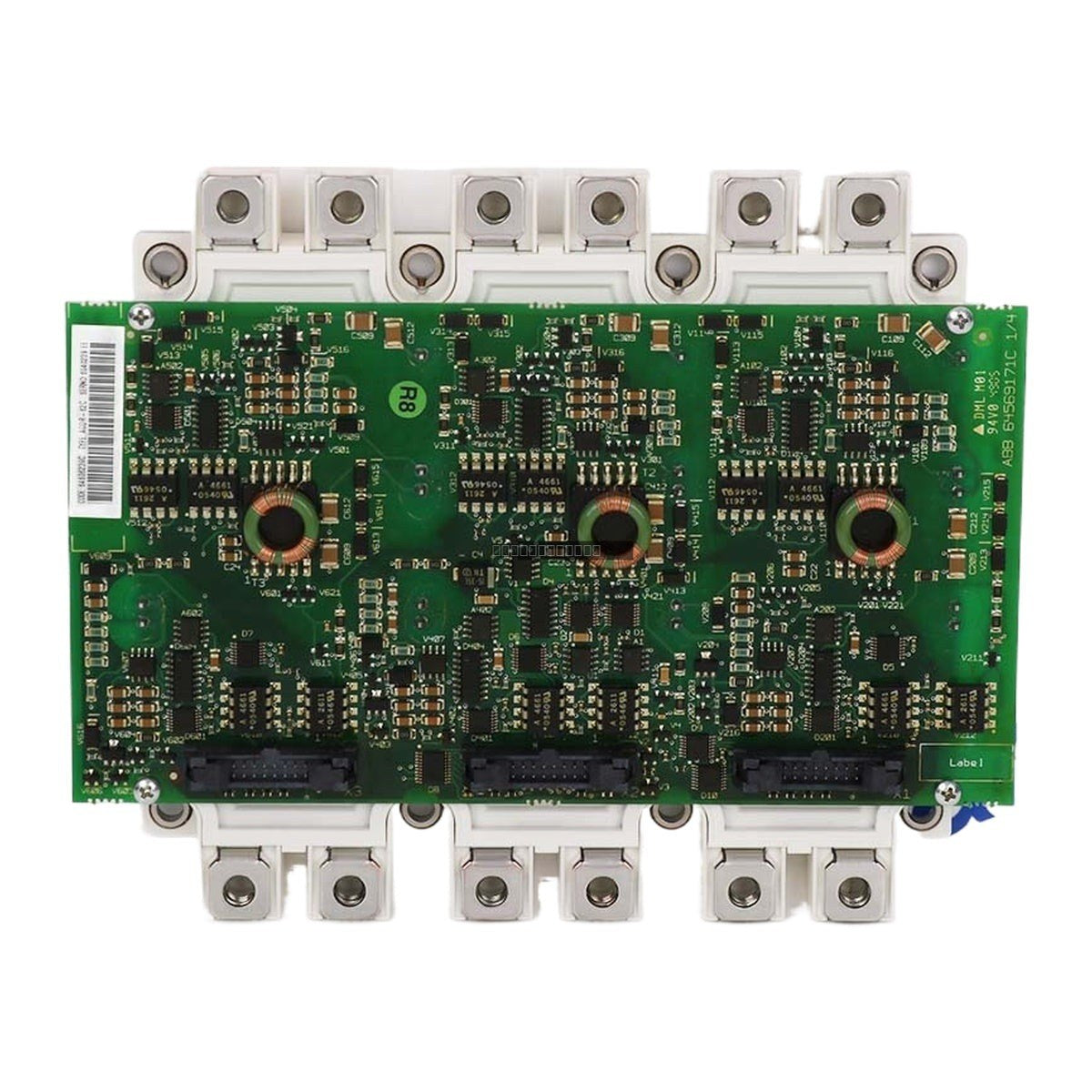

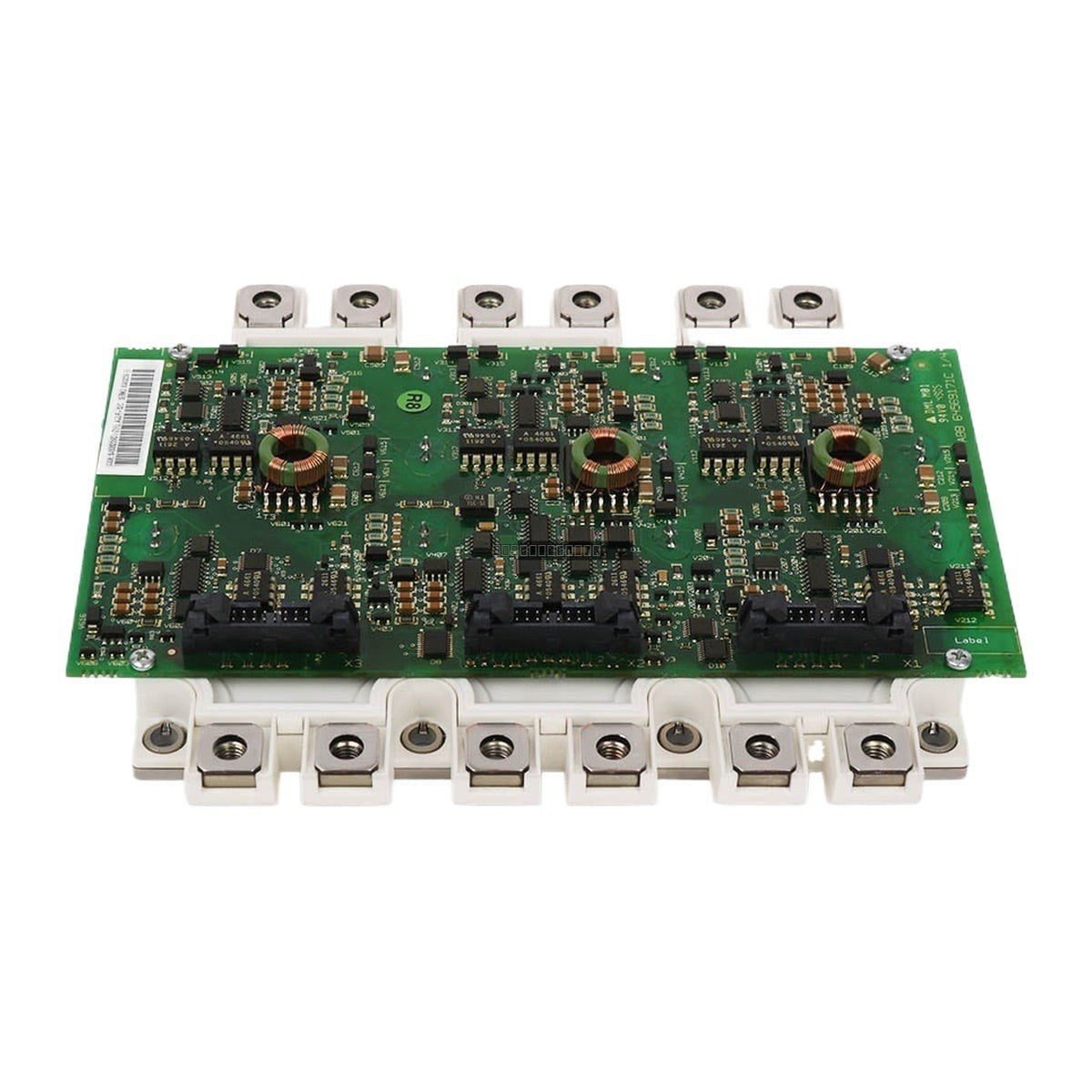

ABB FS300R12KE3/AGDR-62C هي وحدة طاقة متكاملة ومجموعة مشغل البوابة، تتميز بوحدة Infineon EconoPACK+ IGBT مقترنة بلوحة مشغل البوابة ABB AGDR-62C المعايرة في المصنع. تم تصميم هذا التجميع خصيصًا للتطبيقات الصناعية عالية الأداء، ويعمل كمكون حيوي في محركات التردد المتغيرة من سلسلة ABB ACS800، بما في ذلك أحجام الإطار R7i وR8i. يوفر تبديلًا موثوقًا للطاقة وحماية متكاملة لأنظمة تحويل الطاقة متوسطة الجهد.
Features
- وحدة طاقة IGBT متكاملة 1200 فولت / 300 أمبير ولوحة مشغل البوابة.
- وظائف حماية متقدمة بما في ذلك اكتشاف التيار الزائد، ومراقبة ارتفاع درجة الحرارة، وقفل الجهد المنخفض.
- انخفاض جهد التشبع المنخفض (نموذجي 1.8 فولت عند 300 أمبير).
- مصمم للبيئات الصناعية عالية الموثوقية مع دعم ترددات التبديل حتى 25 كيلو هرتز.
- تسهل حزمة الضغط التركيب المتين للمصارف الحرارية أو مجموعات PCB.
Applications
- التحكم في سرعة وعزم دوران المحرك في خطوط الإنتاج، والناقلات، وأنظمة مناولة المواد.
- أنظمة الضخ والتهوية لإمدادات المياه والتدفئة والتهوية وتكييف الهواء (HVAC).
- محولات شبكة الطاقة المتجددة لربط شبكات طاقة الرياح والطاقة الشمسية.
- التبديل عالي الجهد للروبوتات الصناعية وخلايا التصنيع.
Technical Specifications
| المعلمة | المواصفات |
|---|---|
| النموذج | FS300R12KE3/AGDR-62C |
| تصنيف الجهد | 1200 فولت |
| تصنيف التيار | 300 أمبير (RMS عند 80 درجة مئوية) |
| الحد الأقصى لدرجة حرارة الوصلة | 150 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى +125 درجة مئوية |
| تردد التبديل | حتى 25 كيلو هرتز |
| جهد التشبع | 1.8 فولت (نموذجي) |
| مقاومة البوابة | 1-10 أوم |
Installation Guidelines
- الحماية من التفريغ الكهروستاتيكي (ESD): تحتوي الوحدة على مكونات إلكترونية حساسة. استخدم دائمًا حزام معصم مضاد للكهرباء الساكنة وتعامل معها من الحواف لمنع تلف التفريغ الكهروستاتيكي.
- محاذاة القضبان الناقلة: تأكد من أن التخطيط الفيزيائي للقضبان الناقلة للتيار المتردد متماثل تمامًا للحفاظ على توزيع متوازن للتيار ومنع التآكل الحراري الموضعي.
- اتساق لوحة المشغل: عند استبدال الوحدات بالتوازي، تأكد من أن جميع لوحات مشغل البوابة تشترك في نفس مراجعات البرامج الثابتة ودفعات المكونات لمنع تأخيرات التبديل.
- ممارسة الاستبدال: يوصى بشدة باستبدال الكابل المسطح أثناء تثبيت الوحدة لضمان اتصالات موثوقة ومنع أعطال المحرك.
- الإزالة الميكانيكية: قم بإيقاف تشغيل المحرك، وإزالة وصلات الألياف البصرية وكابلات الطاقة المساعدة، وفك قضبان الإخراج للتيار المتردد، واستخرج التجميع عن طريق فك نقاط تثبيت الغلاف.
FAQ
ما هو FS300R12KE3/AGDR-62C؟
ABB FS300R12KE3/AGDR-62C هي وحدة IGBT متكاملة ولوحة تشغيل تستخدم على نطاق واسع في محركات ABB الصناعية، وبالتحديد أنظمة ACS800 متعددة المحركات.
هل يجب علي استبدال الكابل المسطح عند تركيب وحدة جديدة؟
نعم، يوصى بشدة باستخدام كابل مسطح جديد تمامًا عند استبدال وحدة IGBT لضمان الاتصال الأمثل ومنع أعطال المحرك.
ما هي احتياطات السلامة المطلوبة عند التعامل مع هذه اللوحة؟
تحتوي اللوحة على مكونات إلكترونية حساسة عرضة للتفريغ الكهروستاتيكي (ESD). استخدم دائمًا حزام معصم مضاد للكهرباء الساكنة، وتعامل مع الوحدة من حوافها، وقم بتخزينها في كيس مضاد للكهرباء الساكنة عندما لا تكون قيد الاستخدام الفعلي.
