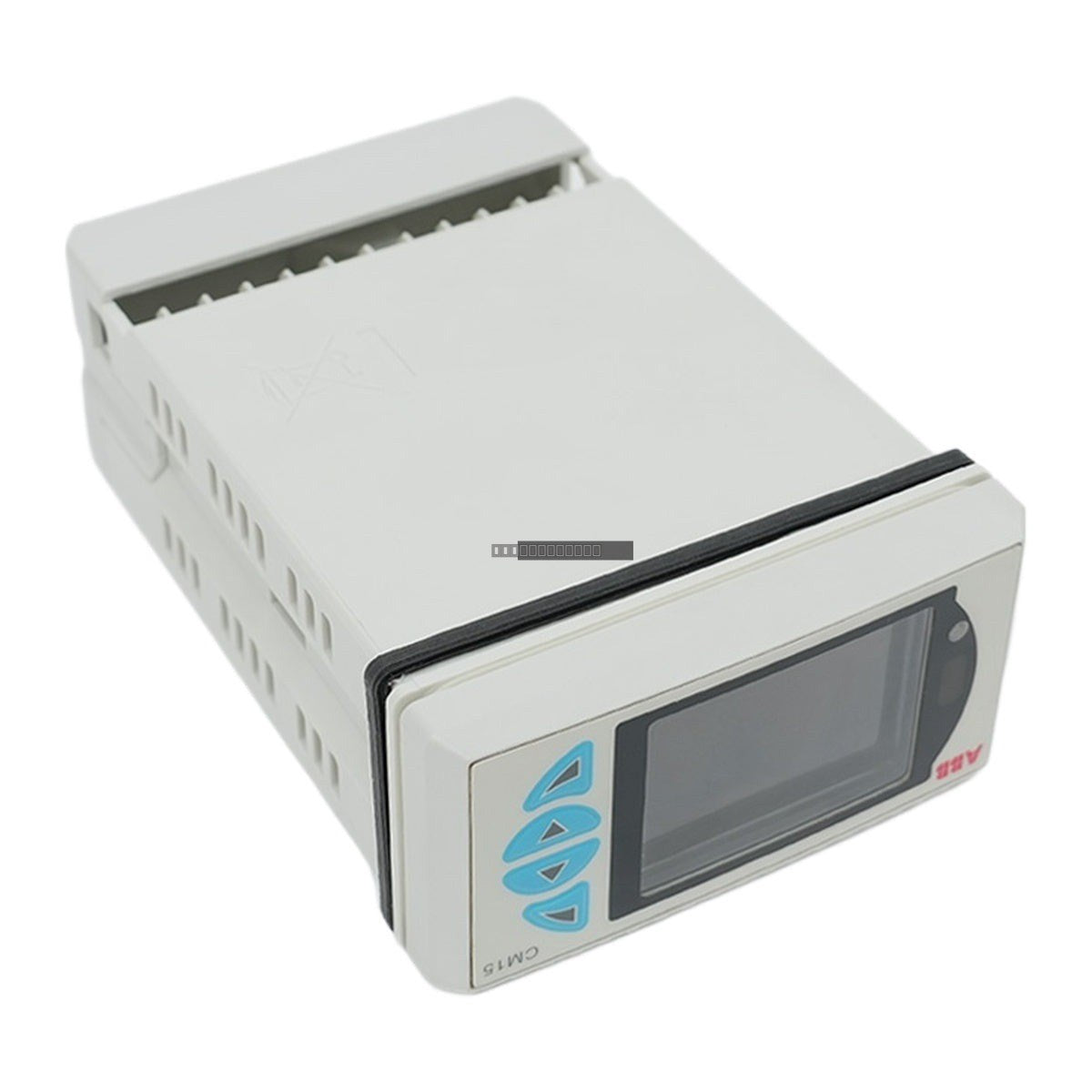

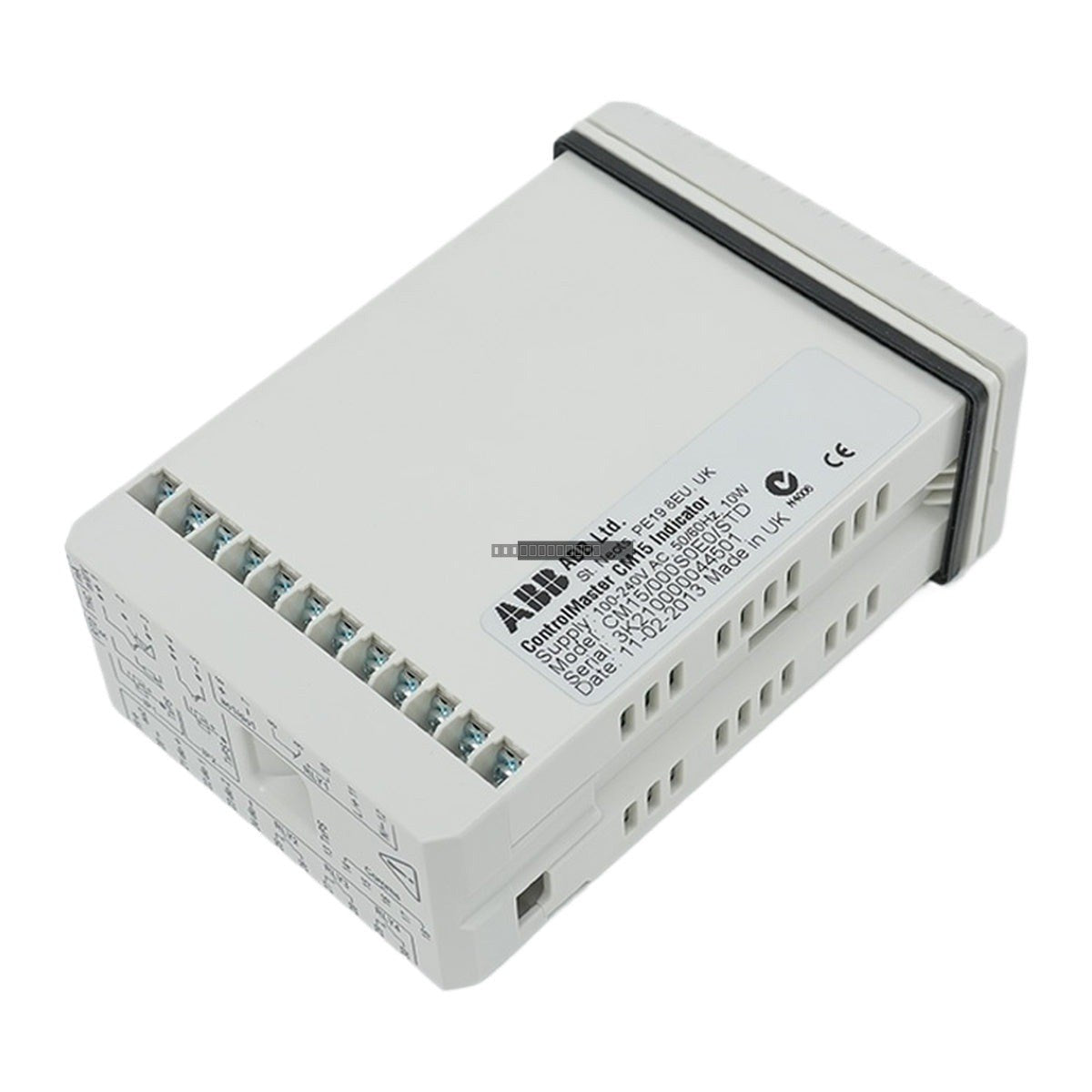

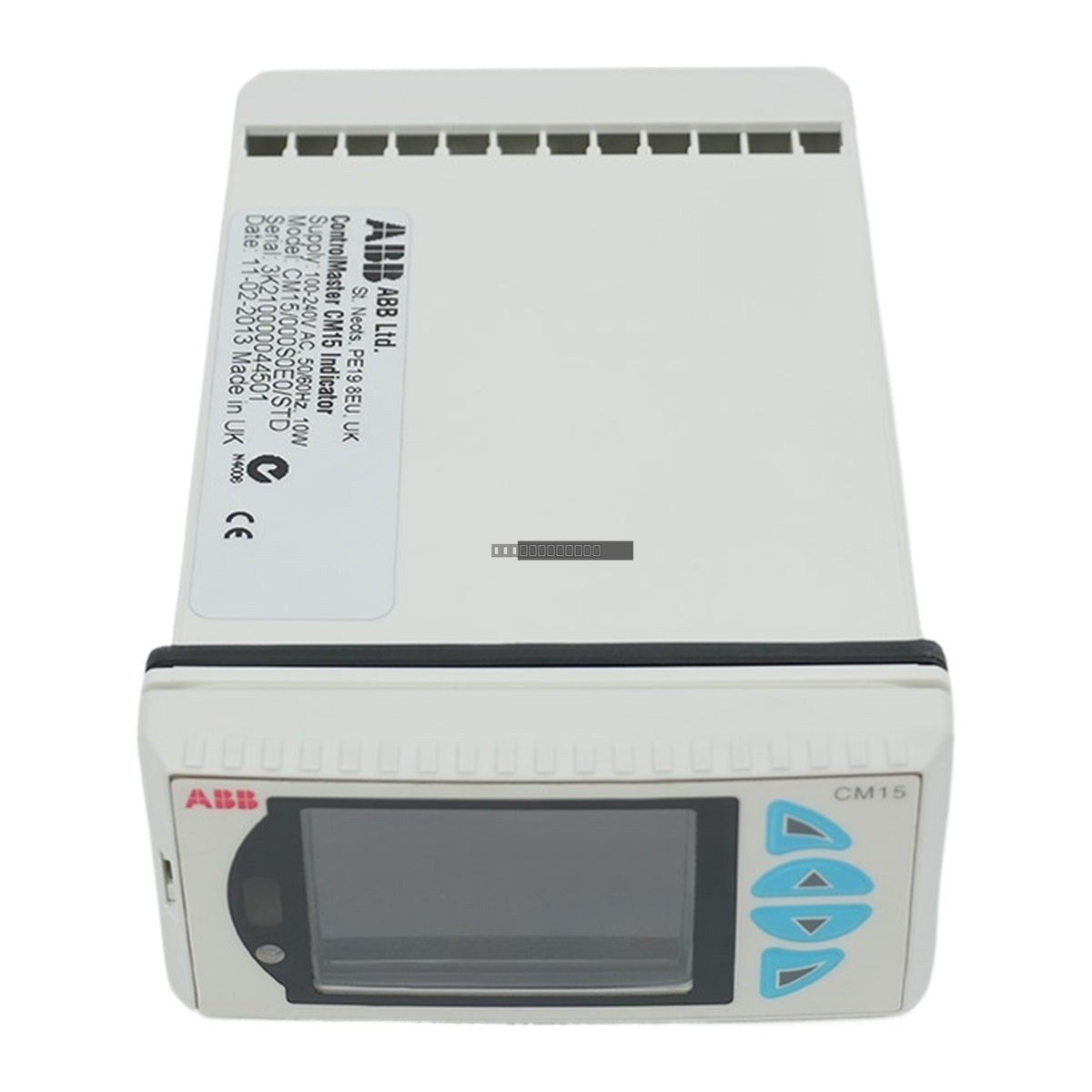

جهاز ABB CM15/000S0E0/STD هو مؤشر عمليات عالمي بحجم 1/8 DIN من سلسلة ControlMaster، مصمم للمراقبة والتحكم عالي الدقة لإشارات العمليات الصناعية. يتميز بشاشة TFT ملونة بالكامل، ويوفر قوائم واضحة تعتمد على النصوص لتشغيل وتكوين بديهي.
الميزات
- عامل شكل 1/8 DIN قابل للتركيب على اللوحة
- شاشة LCD ملونة متعددة الأسطر بتقنية TFT
- إمكانية إدخال عمليات عالمية
- قابل للتكوين عبر اللوحة الأمامية أو برنامج ConfigPilot
- يدعم وظائف الإجماليات والرياضيات والمنطق والإنذار
- تصنيف حماية اللوحة الأمامية IP66/NEMA 4X
التطبيقات
- الأغذية والمشروبات: مراقبة عمليات الجرعات والدلج
- معالجة المياه: مراقبة معدل التدفق والضغط وجودة المياه
- التخزين البارد: مراقبة دقيقة لدرجة الحرارة للبيئات الحساسة
- محطات الضخ: التحكم في البنك وإدارة تسوية التآكل
- صناعة الخزانات: تحويل المستوى غير الخطي إلى حجم باستخدام 20 نقطة خطية
المواصفات الفنية
| الموديل | CM15/000S0E0/STD |
| جهد الإمداد | 100-240 فولت تيار متردد، 50/60 هرتز |
| استهلاك الطاقة | 10 واط |
| المدخلات | 2 × تناظري عالمي |
| المخرجات | 1 × تناظري، 1 × مرحل |
| درجة حرارة التشغيل | 0 إلى 55 درجة مئوية |
| تصنيف IP | IP66 (الواجهة الأمامية) |
| الموافقات | CE، cULus، EN 61010-1، IEC 61326 |
إرشادات التثبيت
- تأكد من تركيب جهاز فصل خارجي (مفتاح أو قاطع دائرة) بالقرب من الوحدة من أجل السلامة.
- بالنسبة لمدخلات الثرموكوبل (THC)، تأكد من تركيب مستشعر الوصلة الباردة (CJ) بشكل صحيح في الأطراف.
- بالنسبة لحلقات 4-20mA، قم بتركيب ديود زينر 2V7 عبر أطراف الإدخال للحفاظ على استمرارية الحلقة أثناء حالات إيقاف التشغيل.
- بالنسبة لاتصالات RTD ثلاثية الأسلاك، تأكد من أن مقاومات الأسلاك متساوية للحفاظ على دقة القياس.
- التركيب في فتحة لوحة قياسية بحجم 1/8 DIN؛ تأكد من تثبيت ختم اللوحة بشكل صحيح للحفاظ على تصنيف IP66/NEMA 4X.
الأسئلة الشائعة
ما هي التطبيقات الرئيسية لجهاز CM15؟
يستخدم لقياس وعرض والتحكم في العمليات التي تتضمن التدفق ودرجة الحرارة والمستوى والضغط. وهو مناسب بشكل خاص للتطبيقات الصناعية التي تتطلب مراقبة دقيقة وعالية السرعة.
ما هي مدخلات ومخرجات هذا النموذج؟
يتضمن هذا الرقم الخاص 2 مدخلات تناظرية عالمية (تدعم mV، V، mA، T/C، RTD، والتردد)، ومخرج تناظري واحد، ومخرج مرحل واحد.
ما هو تصنيف الحماية البيئية؟
الواجهة الأمامية مصنفة IP66/NEMA 4X، مما يوفر الحماية ضد دخول الغبار والماء في البيئات الصناعية القاسية.
