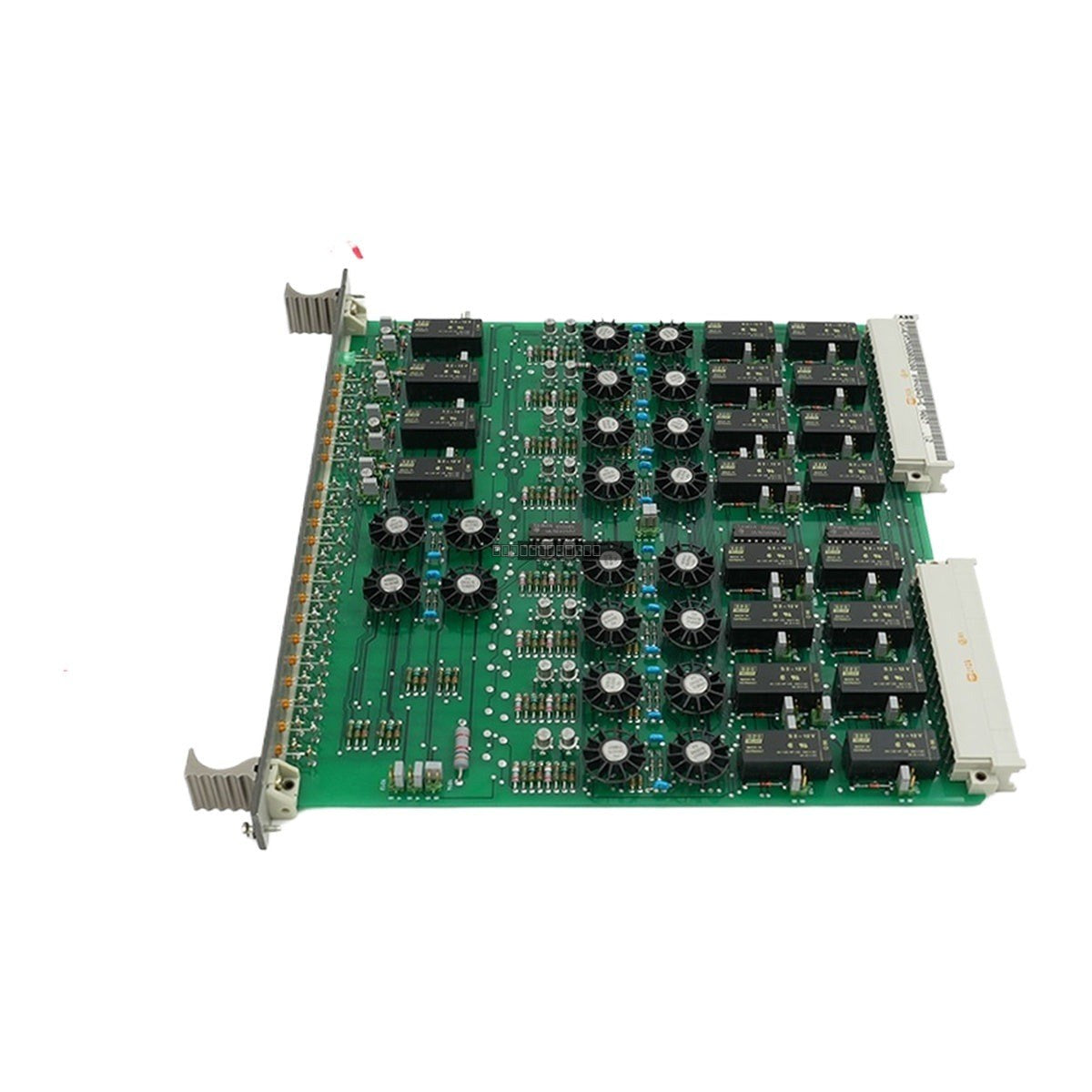

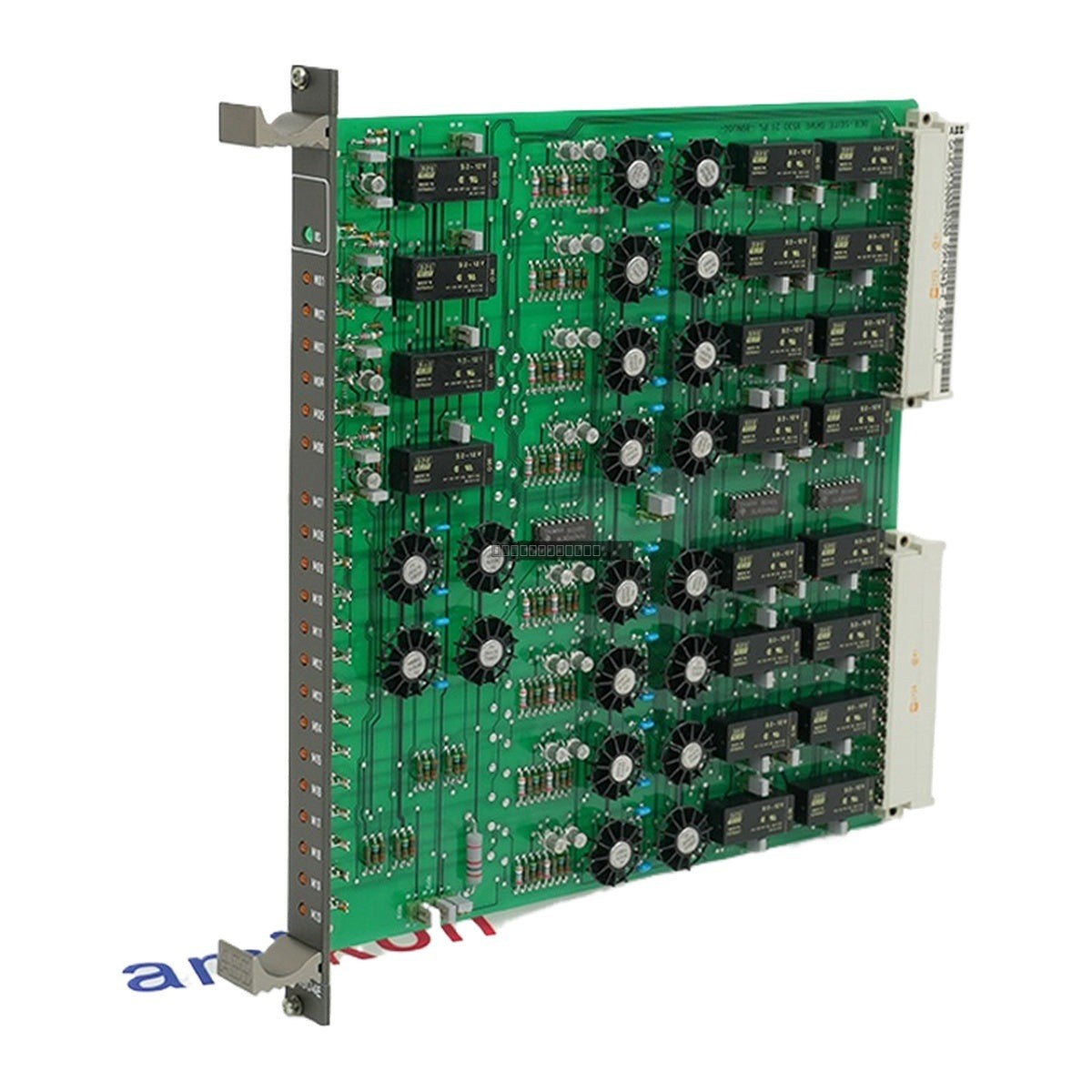

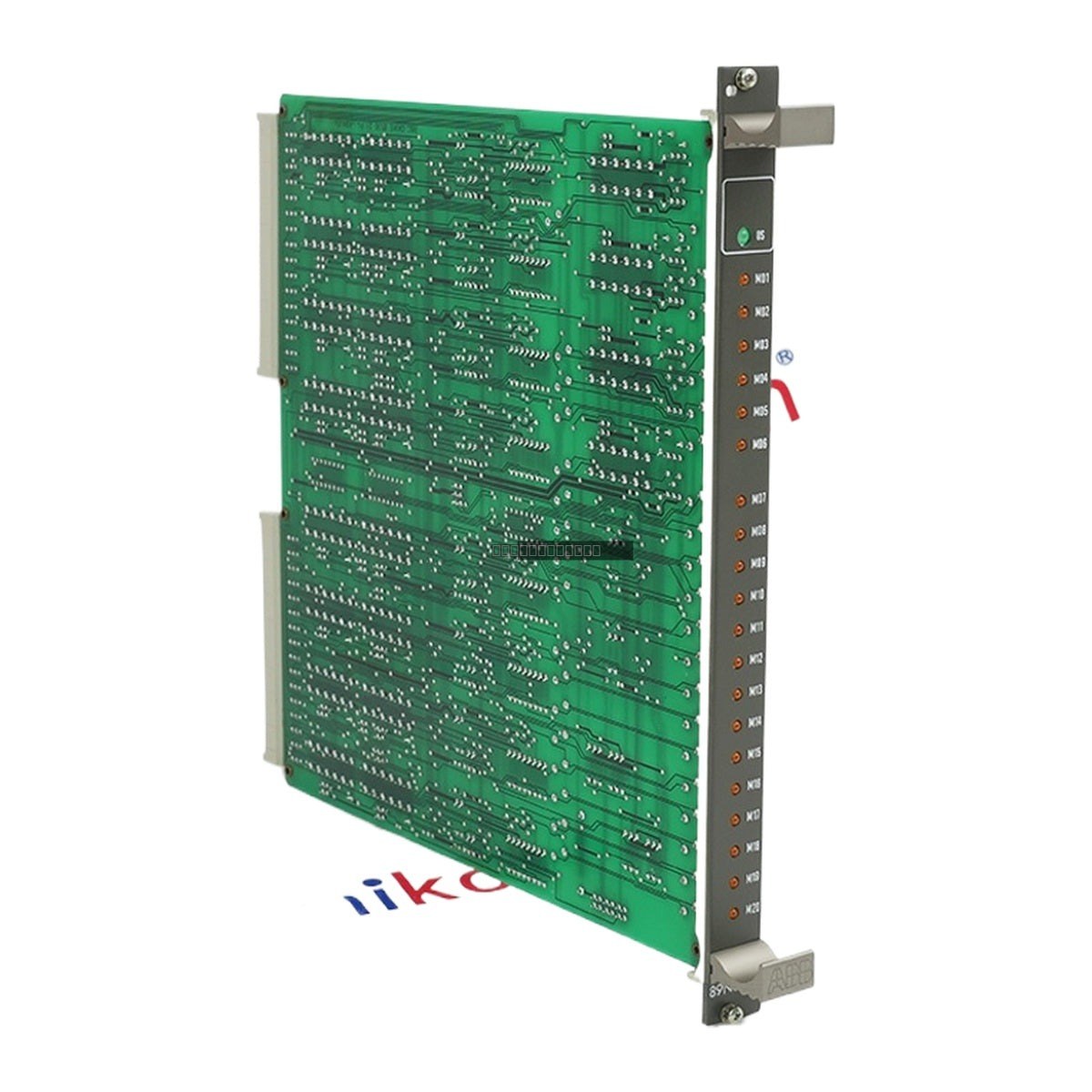

ABB GKWE853000R0200 (89NU04B-E) هو وحدة اقتران متخصصة تم تصميمها للدمج ضمن بيئات الأتمتة الصناعية Procontrol P14 و Advant OCS مع Master SW. تعمل هذه الوحدة كواجهة اتصال حاسمة، لتسهيل تبادل البيانات والمراقبة ضمن بنية نظام التحكم.
الميزات
- مصممة لتوافق نظامي Procontrol P14 و Advant OCS.
- تدعم المراقبة التشخيصية عبر واجهات الهاتف المحمول أو سطح المكتب.
- توفر اتصالات مقطعية معزولة لضمان سلامة الإشارة القوية.
- تتميز بموصل أمامي مخصص من 9 أقطاب (X1) للتشخيص المحلي عبر الجهاز الطرفي أو الكمبيوتر الشخصي.
التطبيقات
تُستخدم وحدة الاقتران هذه بشكل أساسي في شبكات التحكم الصناعية لإدارة عمليات نقل البرقيات والعمل كحلقة وصل للاتصال بين الأجهزة الميدانية ونظام التحكم المركزي. وهي مناسبة للبيئات التي تتطلب معالجة بيانات موثوقة ورؤية تشخيصية شاملة للنظام.
المواصفات الفنية
| الطراز | GKWE853000R0200 / 89NU04B-E |
| الشركة المصنعة | ABB |
| توافق النظام | Procontrol P14, Advant OCS |
| مصدر الطاقة | 24 فولت تيار مستمر |
| القنوات | قسمان معزولان |
| طول الكابل | 1200 متر كحد أقصى لكل قسم |
| العزل | 1500 فولت تيار مستمر من قسم إلى قسم |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +70 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية |
| الوزن | 0.55 كجم |
إرشادات التركيب
- تأكد من فصل طاقة النظام قبل تركيب الوحدة أو إزالتها من الرف.
- استخدم كابلات محمية لجميع قطاعات الاتصال لتقليل تداخل EMI، خاصة عند الاقتراب من حد 1200 متر.
- حافظ على ممارسات التأريض الصحيحة للرف وهيكل الوحدة لضمان العزل الفعال.
- تحقق من أن الموصل X1 ذي 9 أقطاب مثبت بإحكام إذا كنت تستخدم محاكاة الجهاز الطرفي المحلي.
- تأكد من وجود تهوية كافية في الخزانة للحفاظ على درجات الحرارة المحيطة ضمن نطاق التشغيل المحدد.
الأسئلة الشائعة
ما هي الوظائف الرئيسية للوحدة GKWE853000R0200 89NU04B-E؟
تراقب الوحدة عمليات نقل البرقيات إلى نظام PROCONTROL، وتدير معالجة البيانات الداخلية، وتوفر وصلة اتصال لواجهات المستخدم عبر الموصل الأمامي X1 ذي 9 أقطاب.
ما هي المعدات التي يمكن استخدامها لواجهة المستخدم؟
يمكن توصيل جهاز طرفي قياسي (VT100 أو أعلى) أو جهاز كمبيوتر يعمل ببرنامج محاكاة الأجهزة الطرفية بواجهة X1 لتكوين النظام وتشخيصه.
هل هذه الوحدة متوافقة مع Advant OCS؟
نعم، تم تصميمها للاستخدام في كل من أنظمة PROCONTROL وبيئات Advant OCS مع Master SW.
