AEA4D-00 صحيفة بيانات ودليل فني لـ Yokogawa CENTUM VP

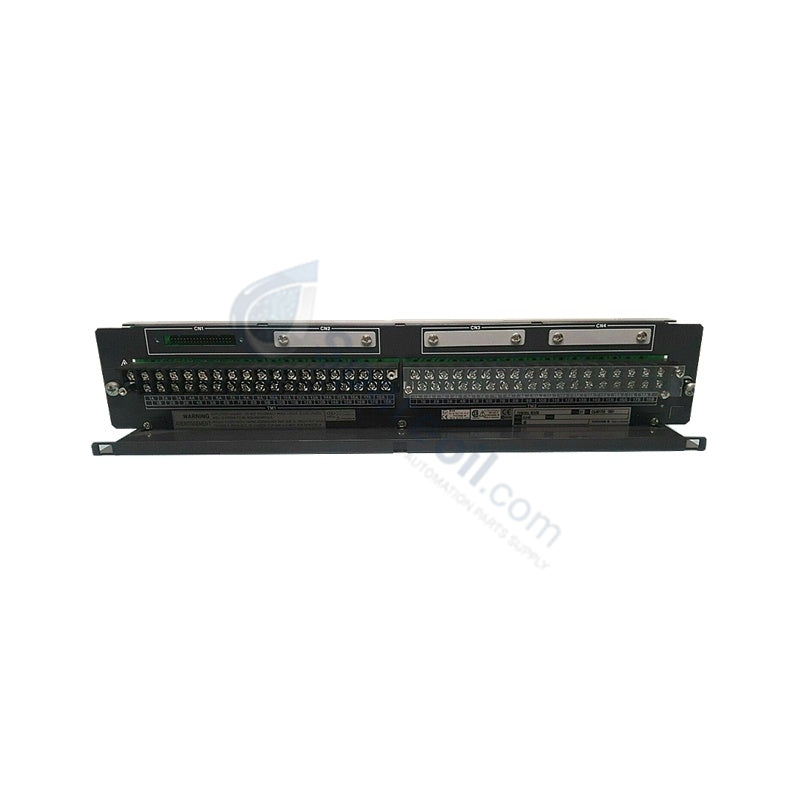

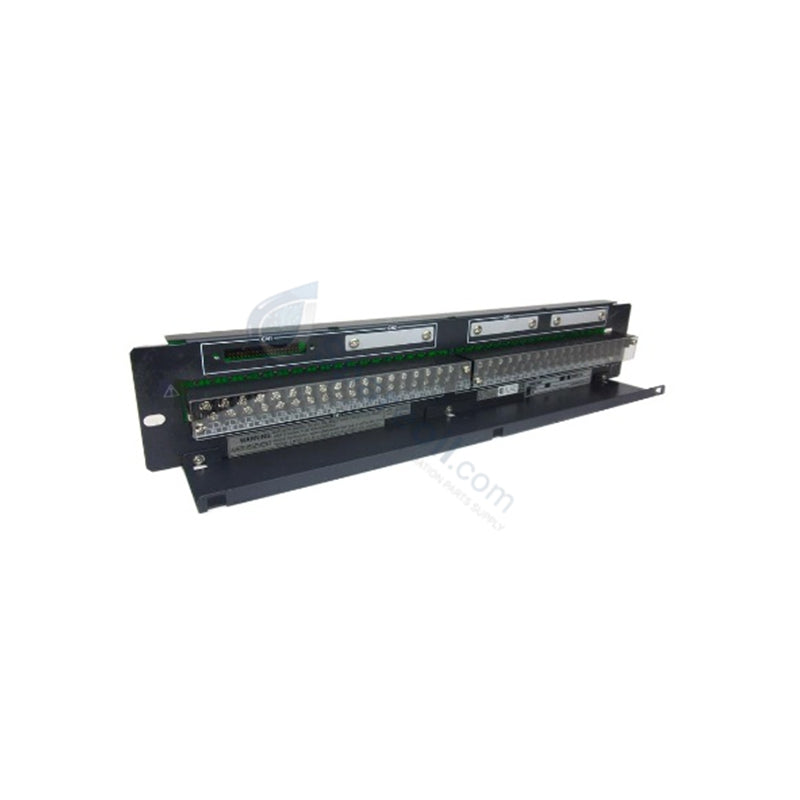

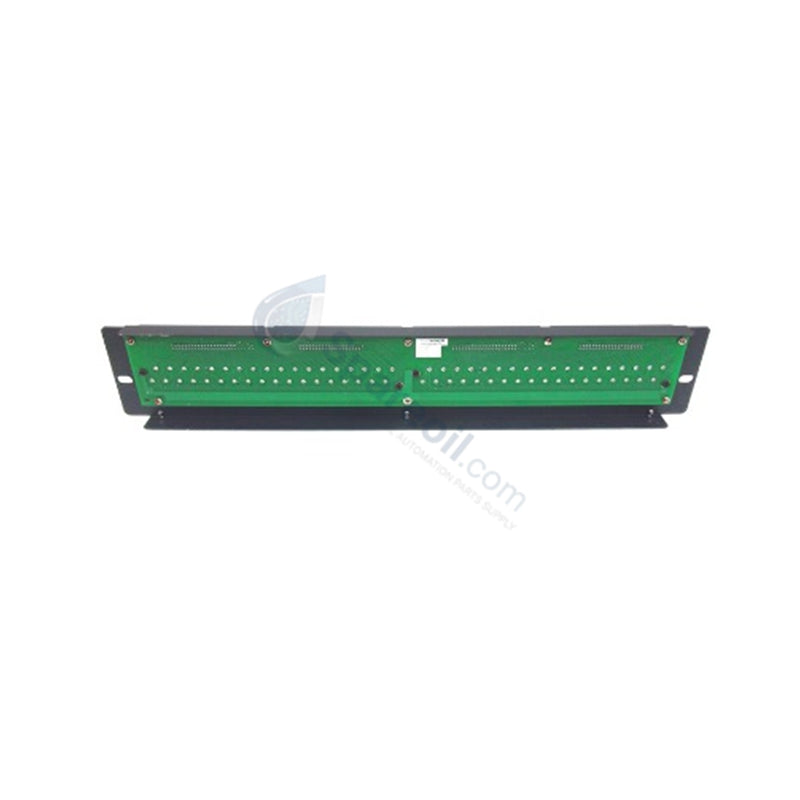

لوحة طرفية تناظرية ذات 16 قناة Yokogawa CENTUM VP طراز AEA4D-00

لوحة طرفية تناظرية ذات 16 قناة Yokogawa CENTUM VP طراز AEA4D-00

التوفر: 20 متوفر في المخزون

لوحة طرفية Yokogawa AEA4D-00 CENTUM VP تعمل لوحة المحطات الطرفية Yokogawa AEA4D-00، والمُدرجة أيضًا ضمن الفهرس باسم AEA4D، كمكون أجهزة...

رمز المنتج: AEA4D-00

Manufacturer: Yokogawa
Product No.: AEA4D-00
Product Type: لوحات طرفية
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 1500g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

لوحة طرفية Yokogawa AEA4D-00 CENTUM VP

تعمل لوحة المحطات الطرفية Yokogawa AEA4D-00، والمُدرجة أيضًا ضمن الفهرس باسم AEA4D، كمكون أجهزة مخصص لمعالجة الإشارات التناظرية ذات 16 قناة ضمن شبكات نظام التحكم الموزع Yokogawa CENTUM VP. تم تكوين الوحدة لتوصيل أجهزة القياس الميدانية مباشرة بوحدات معالجة الإدخال/الإخراج، وتستوعب كلاً من توصيلات الأسلاك الفردية والمزدوجة الاحتياطية لضمان التشغيل المستمر دون انقطاع عبر حلقات التحكم في العمليات الحرجة.

تفكيك اللاحقة ومصفوفة النموذج

النموذج / رمز اللاحقة	خيار الرمز	الوصف الفني
AEA4D	النموذج الأساسي	لوحة طرفية لمعالجة الإشارات التناظرية (16 قناة)
-0	الموضع 1	دائماً 0 (البنية الأساسية القياسية)
0	الموضع 2	مواصفات النوع الأساسي

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	AEA4D-00
الماركة	يوكوجاوا
المنشأ	اليابان
الوزن	1.5 كجم (وزن الشحن: 2.5 كجم)
الأبعاد	130 مم × 128 مم × 60 مم
درجة حرارة التشغيل	-20 درجة مئوية إلى +60 درجة مئوية
استهلاك الطاقة	إنهاء المجال السلبي (تمرير يعمل بالحلقة)
سعة القناة	16 قناة
بنية التكرار	تكوينات فردية ومزدوجة احتياطية
واجهة الاتصال	كتل طرفية لولبية M4
توافق الوحدة	AAI135، AAI835، AAP135، وسلسلة كابلات KS
مقاومة العزل	100 ميجا أوم كحد أدنى عند 500 فولت تيار مستمر
جهد التحمل	500 فولت تيار متردد لمدة دقيقة واحدة
حماية الدخول	تجميع غلاف بتصنيف IP67

تكييف إشارة التحكم في العمليات وعزل الحلقة

تتضمن لوحة المحطات الطرفية AEA4D-00 تحسينًا لتخطيط مسار الإشارة الدقيق المصمم لبروتوكول حلقة HART 4-20 مللي أمبير وتمرير الجهد التناظري عالي الكثافة. يحمي العزل من قناة إلى قناة وحدات الإدخال التناظرية الحساسة AAI135 و AAI835 من حلقات الأرض وارتفاعات الجهد الميدانية والضوضاء الصناعية الشائعة. يتيح توجيه الإشارة المزدوج الاحتياطي توزيع ناقل متوازي في الوقت الفعلي إلى بطاقات الإدخال/الإخراج الاحتياطية دون تدهور مقاومة الحلقة أو فقدان الإشارة أثناء استبدال الوحدات القابلة للتبديل السريع.

الأسئلة المتداولة

س: كيف تحافظ AEA4D-00 على سلامة الحلقة أثناء استبدال وحدة الإدخال/الإخراج المزدوجة الاحتياطية؟

ج: تستخدم اللوحة ناقلات تتبع داخلية مزدوجة تنتهي عبر موصلات لولبية M4، مما يسمح لحلقات التيار الميدانية بالبقاء مغلقة أثناء تبديل أي كابل إدخال/إخراج متصل أو وحدة واجهة أساسية/ثانوية.

س: ما هي سلاسل الكابلات المدعومة للتوصيل من المجال إلى اللوحة الخلفية؟

ج: تتوافق AEA4D-00 مباشرة مع كابلات نظام Yokogawa KS لربط توصيلات الطرف اللولبي باللوحات الخلفية لشبكة الإدخال/الإخراج في CENTUM VP.

إرشادات التركيب الميداني

قم بتركيب AEA4D-00 بإحكام على قضيب DIN قياسي أو لوحات طرفية مخصصة داخل خزانات الغلاف الميدانية. تحقق من إحكام ربط جميع أطراف المسمار M4 بشكل صحيح للحفاظ على اتصال كهربائي موثوق به ومنخفض المقاومة في ظل ظروف الاهتزاز الصناعية.

قم دائمًا بتوصيل أسلاك الدرع التناظري بقضبان التأريض المخصصة بموصلات نحاسية منخفضة المعاوقة لمنع إدخال الضوضاء عالية التردد في دوائر حلقة 4-20 مللي أمبير. راقب الحد الأدنى لنصف قطر انحناء الأسلاك لتجنب الإجهاد الميكانيكي على نقاط توصيل الطرف. افحص حشوات الختم IP67 قبل إغلاق الخزانة في المناطق التشغيلية عالية الغبار أو مناطق الغسيل.
