AKB331-M005 تجميع كابل إشارة يوكوجاوا

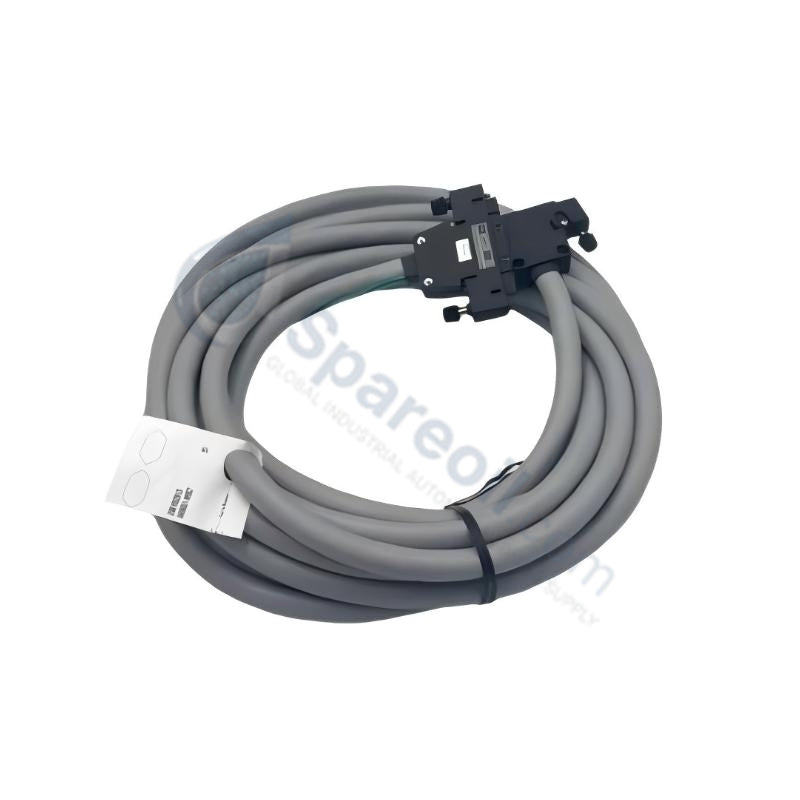

AKB331-M005 Yokogawa CENTUM VP كابل إشارة مجمع 5 متر

AKB331-M005 Yokogawa CENTUM VP كابل إشارة مجمع 5 متر

التوفر: 20 متوفر في المخزون

تجميع كابل الإشارة Yokogawa AKB331-M005 تم تصميم Yokogawa AKB331-M005 (مجموعة كبل الإشارة AKB331) للتوجيه البيني عالي الكثافة في منصات CENTUM...

رمز المنتج: AKB331-M005

Manufacturer: Yokogawa
Product No.: AKB331-M005
Product Type: تجميعات كابلات الإشارة
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 1200g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

تجميع كابل الإشارة Yokogawa AKB331-M005

تم تصميم Yokogawa AKB331-M005 (مجموعة كبل الإشارة AKB331) للتوجيه البيني عالي الكثافة في منصات CENTUM VP، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا بين وحدات الإدخال/الإخراج ولوحات أطراف المجال. يتعامل مع الإشارات التناظرية المنفصلة ومنخفضة المستوى عبر تكوينات تجميع الخزانات دون إحداث ضوضاء في الإرسال أو تدهور مقاومة التلامس.

توضيح اللاحقة ومصفوفة النموذج

AKB331: تجميع كبل الإشارة مع موصلات عالية الكثافة من 50 سنًا إلى 50 سنًا (تربط وحدات SDV144 وSDV531 وSDV53A وSDV541 وSAT145 بلوحات أطراف SEA4D/SED4D)
-M005: الطول الاسمي لتجميع الكبل 5.0 متر (16.4 قدم)

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	AKB331-M005
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	1.2 كجم
الأبعاد	طول 5.0 متر
درجة حرارة التشغيل	-20 درجة مئوية إلى +80 درجة مئوية
استهلاك الطاقة	أجهزة سلبية (0 واط)
نوع الموصل	موصلات ذكر عالية الكثافة من 50 سنًا إلى 50 سنًا
آلية القفل	آلية قفل بمسامير احتجاز مزدوجة
نوع الموصل	نحاس خالٍ من الأكسجين عالي النقاوة مجدول بدقة
هيكل التدريع	طبقة مزدوجة (رقائق ألومنيوم بالإضافة إلى جديلة نحاسية مبرغلة)
مقاومة اسمية	100 أوم نموذجية
تصنيف الجهد	300 فولت كحد أدنى
مادة العزل	PVC صناعي مثبط للهب
توافق النظام	CENTUM VP, ProSafe-RS, STARDOM
توافق الوحدة	SDV144, SDV531, SDV53A, SDV541, SAT145
توافق لوحة الأطراف	SEA4D, SED4D, وقواعد Yokogawa المقابلة

خصائص حلقة HART 4-20 مللي أمبير وعزل القناة إلى القناة

يتضمن هيكل الكابل AKB331-M005 تدريعًا مزدوج الطبقات للحفاظ على سلامة الإشارة لمرور بروتوكول HART 4-20 مللي أمبير ودوائر التبديل الرقمية. من خلال تخفيف التداخل الكهرومغناطيسي والترددات الراديوية عبر أزواج الموصلات المتجاورة، يمنع الكابل اقتران الضوضاء في بطاقات تناظرية متعددة القنوات. يدعم مسار الإرسال هذا مواصفات عزل القناة إلى القناة الكاملة على بطاقات الإدخال/الإخراج المتصلة، مما يمنع حلقات الأرضية في جانب المجال من نقل الأعطال في اللوحة الخلفية إلى اللوحات الخلفية للمتحكم.

الأسئلة المتداولة

س: هل يسمح تصميم موصل AKB331-M005 بالتوصيل السريع أثناء تشغيل وحدة الإدخال/الإخراج المرتبطة؟

ج: يجب أن يتبع الإدخال أو الإزالة الفيزيائية أثناء التشغيل إرشادات السلامة الخاصة بالنظام. لا يؤدي تثبيت أو فك مسامير الاحتجاز المزدوجة أثناء التشغيل المباشر إلى مقاطعة حركة الحافلة المجاورة، ولكن حلقات المجال الفردية ستتعرض لظروف دائرة مفتوحة لحظية.

س: ما هو اتجاه التوصيل من سن إلى سن المحدد لموصلات 50 سنًا؟

ج: يستخدم AKB331-M005 تعيينًا مباشرًا من 1 إلى 1 للسن من موصل واجهة الوحدة ذات 50 سنًا إلى المقبس المقابل للوحة الطرفية ذات 50 سنًا.

س: كيف يتم تأريض سلك تصريف الكابل داخل التجميع؟

ج: تتصل طبقة التدريع الكلية داخليًا بغلاف الموصل المعدني، مما يؤدي إلى تأريض التدريع المستمر لإطار الوحدة واللوحة الأرضية للوحة الطرفية عند التزاوج.

إرشادات التركيب في الموقع

قم بتوجيه مجموعة كابل AKB331-M005 عبر قنوات الأسلاك ذات الجهد المنخفض المخصصة داخل خزانات التجميع. حافظ على الحد الأدنى لنصف قطر الانحناء الثابت الذي يساوي 5 أضعاف القطر الخارجي للكابل لتجنب إجهاد الموصل وتشوه التدريع. حافظ على فصل مادي بين كابل الإشارة هذا وخطوط الطاقة المترددة عالية الجهد أو مخرجات محرك التردد المتغير لمنع التقاط الضوضاء الاستقرائية. قم بتثبيت كلا الموصلين ذوي 50 سنًا بالكامل في مقابس الوحدة واللوحة الطرفية الخاصة بهما، ثم أحكم ربط مسامير التثبيت الجانبية يدويًا لضمان اتصال كهربائي مستقر وتخفيف الإجهاد. قم بتوصيل حافلات أرضية اللوحة الطرفية مباشرة بأرضية الخزانة باستخدام أشرطة تأريض منخفضة المعاوقة.
