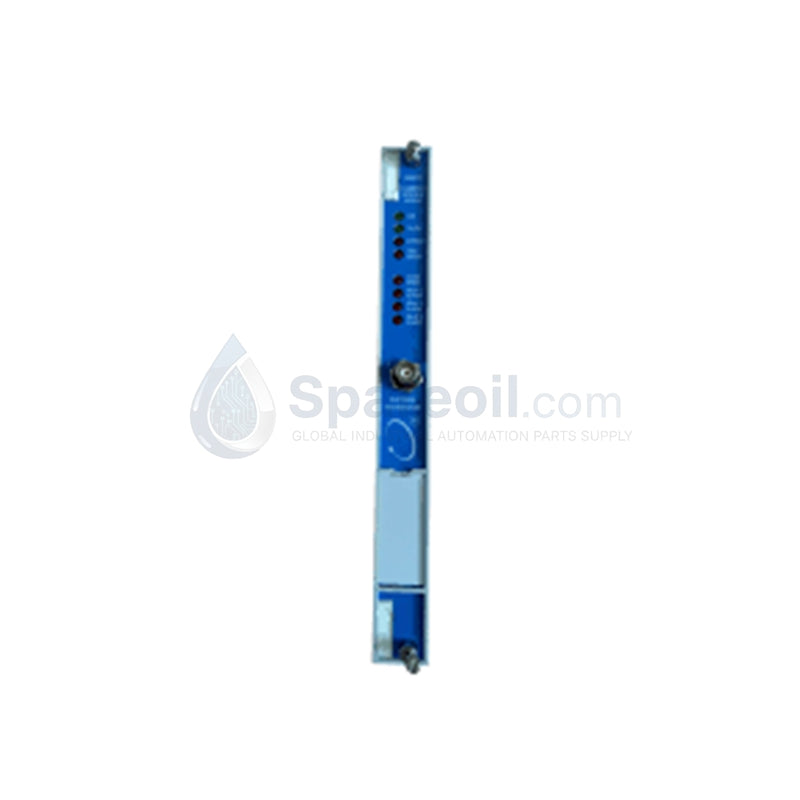

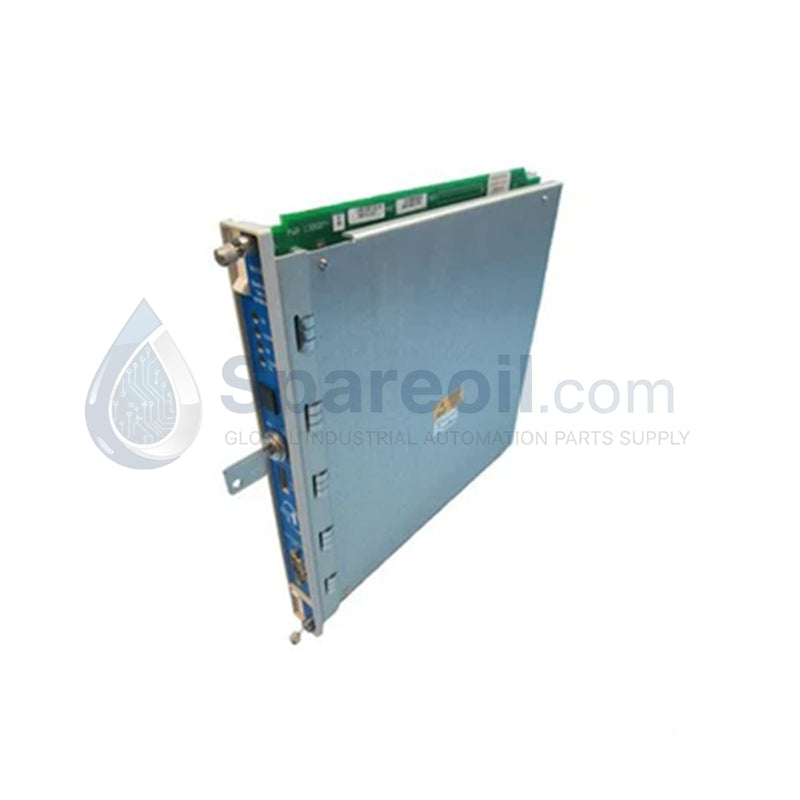

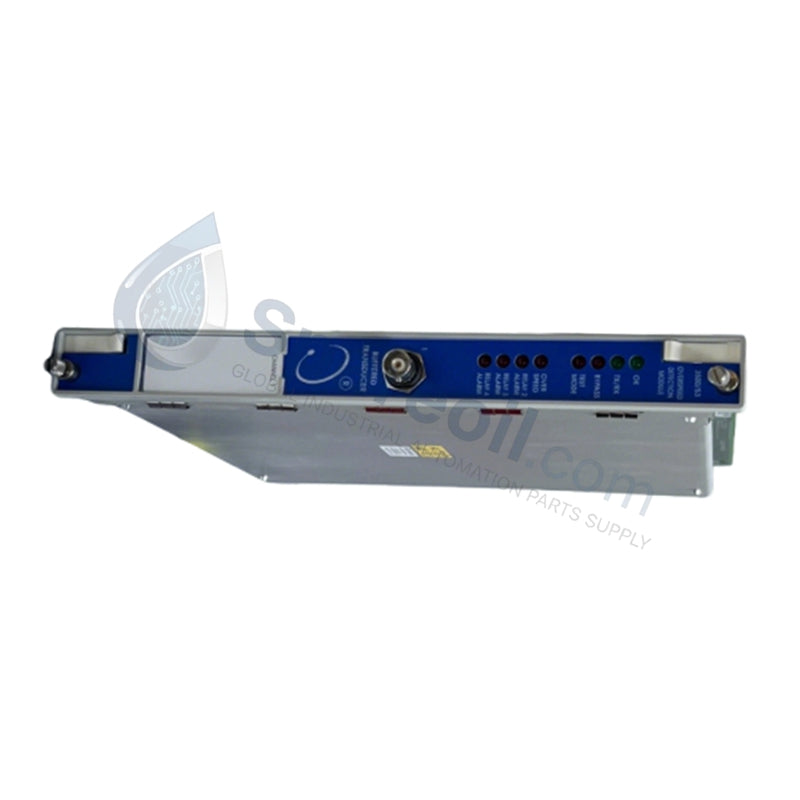

وحدة الكشف عن السرعة الزائدة Bently Nevada 133388-01 3500/53
تعمل الوحدة Bently Nevada 133388-01، المعروفة أيضًا باسم 3500/53 وحدة الكشف عن السرعة الزائدة، كعنصر أجهزة مخصص لمراقبة السرعة الزائدة عالية السرعة وتنفيذ إيقاف التشغيل في حالات الطوارئ ضمن منصات نظام حماية الآلات من سلسلة Bently Nevada 3500. تراقب الوحدة مدخلات مقياس سرعة الدوران من مجسات التقارب أو اللقطات المغناطيسية، وتحويل إشارات التردد الخام إلى عمليات مرحل منفصلة ومقاييس تناظرية. يوفر هذا التعشيق المباشر للأجهزة حماية تلقائية للآلات مستقلة عن الشبكات الموزعة التي تعتمد على البرامج.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | 133388-01 |
| الماركة | Bently Nevada |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.45 كجم |
| الأبعاد | فتحة حامل سلسلة 3500 القياسية |
| درجة حرارة التشغيل | -30 إلى +65 درجة مئوية |
| استهلاك الطاقة | 8 وات (نموذجي) |
| نطاق إشارة الإدخال | +10 فولت إلى -24 فولت |
| مقاومة الإدخال | 20 كيلو أوم |
| مصدر طاقة المحول | -24 فولت تيار مستمر، بحد أقصى 40 مللي أمبير |
| الخرج التناظري | 4-20 مللي أمبير (يتناسب مع سرعة الدوران القصوى) |
| دقة التناظري | 0.3662 ميكرو أمبير لكل بت |
| دقة التناظري | +/-0.25% (درجة حرارة الغرفة)؛ +/-0.7% (نطاق التشغيل الكامل) |
| نوع المرحل | قطب واحد ذو رميتين (SPDT) |
| تصنيفات تلامس المرحل | 5 أمبير عند 24 فولت تيار مستمر / 120 فولت تيار متردد |
| الحد الأقصى لجهد المرحل | 30 فولت تيار مستمر / 250 فولت تيار متردد |
ميزات مراقبة الآلات و TSI
تدمج الوحدة طبقات تشخيص داخلية مخصصة للتحقق من جهد الفجوة، مما يضمن أن مستشعرات التقارب المتصلة تحافظ على الاستقرار الهيكلي ضمن أهداف -10 فولت تيار مستمر القياسية. يحافظ هذا التحقق المستمر على صحة الإشارة عبر نطاق التتبع بأكمله قبل ترجمة النبضات الخام عبر عوامل قياس مسبار التيار الدوامي المعمول بها إلى قراءات رقمية لسرعة الدوران. للتعامل مع حسابات ديناميكيات الدوار المعقدة بشكل نظيف، تقوم دارة العزل الداخلية بقمع التداخل عبر ناقل اللوحة الخلفية، مما يمنع ضوضاء الطور المساعدة أو الضوضاء من القنوات المجاورة عالية الكثافة من إفساد حلقة الكشف عن السرعة الزائدة في حالات الطوارئ.
الأسئلة المتداولة
س: كيف تتعامل الوحدة مع التكرار في تكوينات التصويت؟
ج: تم تصميم الوحدة للعمل ضمن بنية تصويت أجهزة اثنان من ثلاثة (2oo3) عند دمجها عبر ثلاث فتحات متكررة في رف 3500، وتنفيذ أوامر الإغلاق مع منع الرحلات المزعجة.
س: هل يمكن للخرج التناظري 4-20 مللي أمبير تشغيل الحلقات الخارجية مباشرة؟
ج: نعم، الخرج التناظري المدمج 4-20 مللي أمبير يتناسب مع قيم سرعة الدوران الكاملة ويتصل مباشرة بأنظمة التحكم الموزعة الخارجية أو حلقات المسجل لتسجيل مستقل.
إرشادات التركيب الميداني
- قيود توصيل الأطراف: تأكد من توصيل جميع أسلاك إشارة مسبار مقياس سرعة الدوران بإحكام بشريط الأطراف الخلفي مع تحديد قطبية واضحة.
- تتبع التأريض الدرعي: قم بتوصيل الطبقة الخارجية المحمية المضفرة لكابلات تمديد المحول بدقة عند نقطة التأريض المخصصة للأجهزة على هيكل رف 3500 الخلفي. لا تقم بتأريض الدرع عند غلاف الآلة الميدانية لتجنب تداخل تيار حلقة التأريض.
- خلوص مجسات التقارب: عند تركيب مجسات التقارب لاستشعار السرعة، قم بإجراء محاذاة دقيقة وقياس جهد الفجوة الثابت لمطابقة معلمات النطاق الخطي -10 فولت تيار مستمر المحددة في مخطط الحلقة الهندسية.
