الوصف

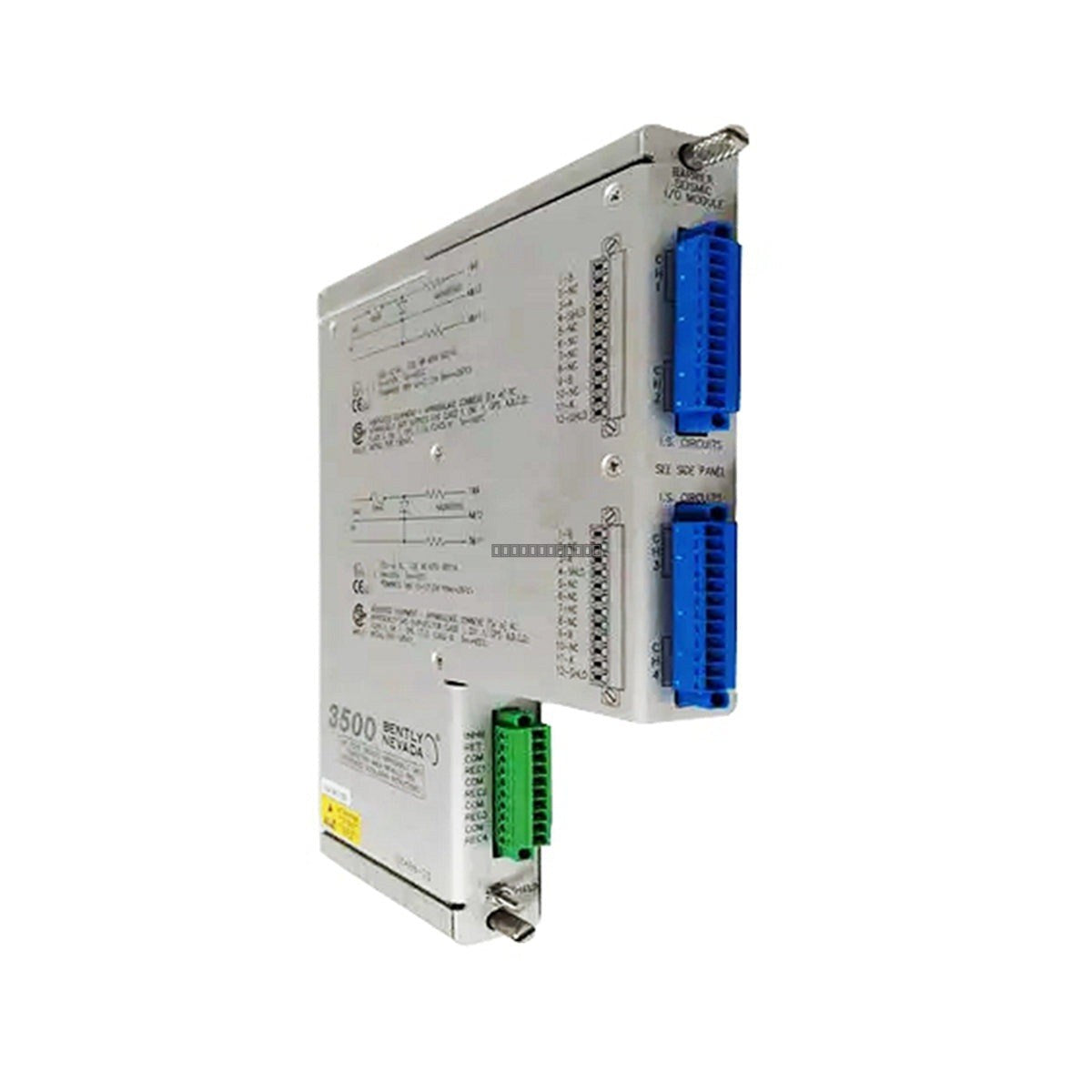

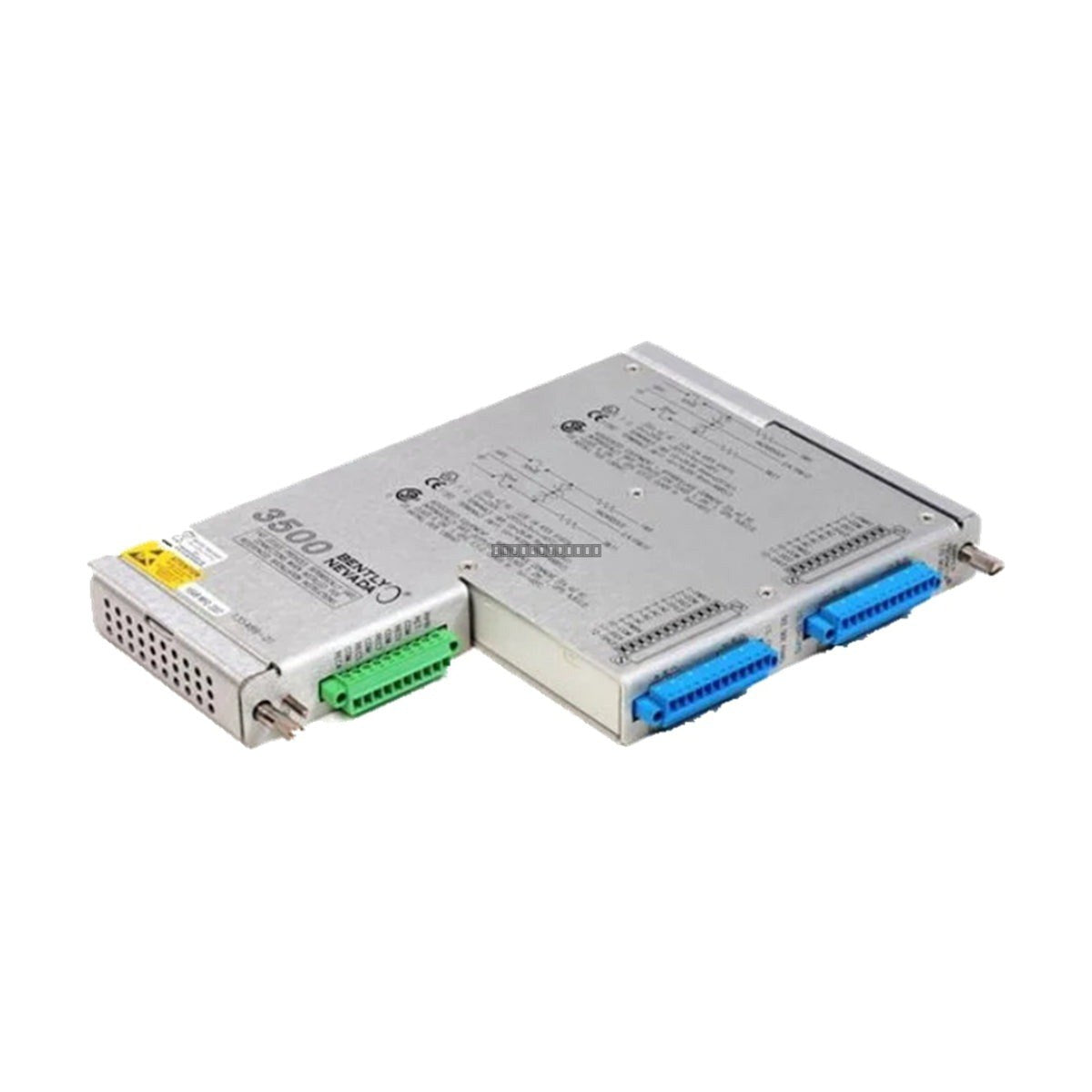

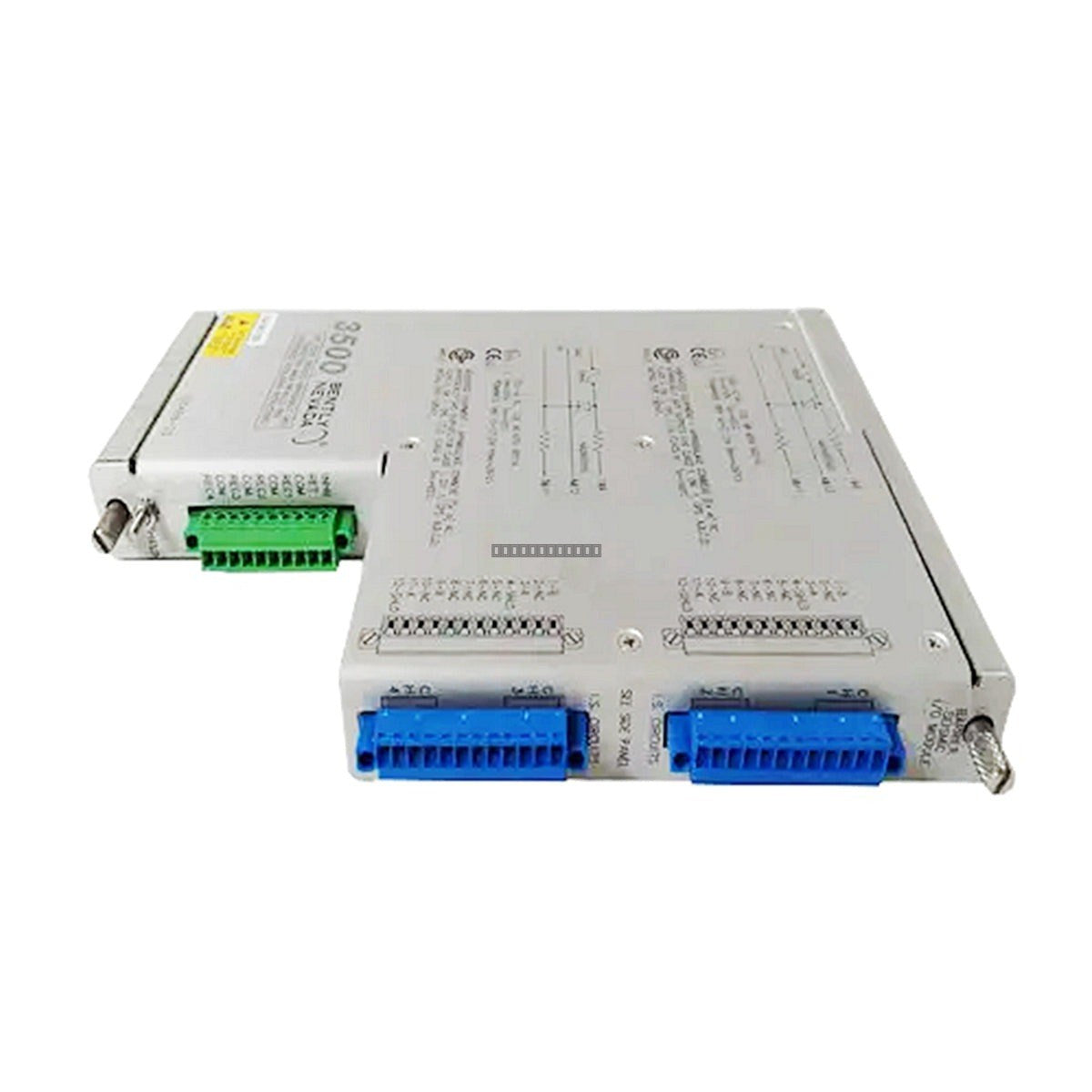

وحدة Bently Nevada 135489-03 هي وحدة إدخال/إخراج زلزالية بحاجز من 4 قنوات مصممة للاستخدام ضمن نظام حماية الآلات من سلسلة 3500. تتميز هذه الوحدة بحواجز أمان داخلية وهي مصممة خصيصًا للتوصيل مع محولات الطاقة الزلزالية، مما يوفر تكييفًا أساسيًا للإشارة لمراقبة الاهتزاز في الآلات الدوارة والترددية الحرجة. تعمل كعنصر أساسي في تكوين جهاز مراقبة سرعة النبض الترددي 3500/70M، مما يسهل اكتشاف اهتزاز علبة المرافق ورأس التوصيل لضمان الموثوقية التشغيلية.
الميزات
- معالجة مدخلات زلزالية بـ 4 قنوات مع حواجز داخلية.
- يدعم التكامل مع مستشعرات Velomitor.
- نقاط ضبط إنذار قابلة للتكوين لحالات التنبيه والخطر.
- مصمم لتطبيقات مراقبة الضاغطات الترددية.
- يوفر إشارات مكيفة لقياس وتحليل الاهتزاز.
التطبيقات
- الضاغطات الترددية: مراقبة اهتزاز علبة المرافق ورأس التوصيل للكشف المبكر عن الأعطال.
- حماية التوربينات: مراقبة ظروف المحامل ولفائف المولد لمنع ارتفاع درجة الحرارة.
- المعالجة الكيميائية والبتروكيماوية: إدارة موثوقية المعدات الترددية في البيئات الخطرة.
- ضغط خطوط الأنابيب: ضمان التشغيل المستمر لمحطات الضاغطات الكبيرة.
- إنتاج النفط والغاز: دعم ضغط الغاز في عمليات المنبع والمصب.
المواصفات الفنية
| موديل المنتج | 135489-03 |
| القنوات | 4 |
| مصدر طاقة المستشعر | 8 إلى 32 فولت تيار مستمر عند 4 مللي أمبير |
| نوع الإدخال | 100 مللي فولت/جرام +/- 5% |
| نطاق التردد | 1 هرتز إلى 10 كيلو هرتز |
| الدقة | +/- 0.5% من النطاق الكامل عند 25 درجة مئوية |
| مخرج المسجل | 4-20 مللي أمبير |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية |
| درجة حرارة التخزين | -55 درجة مئوية إلى +90 درجة مئوية |
| الرطوبة | 5% إلى 95% رطوبة نسبية بدون تكاثف |
| جهات اتصال التتابع (كحد أقصى) | 5 أمبير |
| تتابع TMR (كحد أقصى) | 2 أمبير |
| دوائر I.S. (كحد أقصى) | 30 فولت |
إرشادات التركيب
- يجب تركيب وحدة الإدخال/الإخراج في الجزء الخلفي من رف 3500، خلف وحدة المراقبة المرتبطة مباشرة.
- تأكد من محاذاة الوحدة مع أدلة الفتحات قبل إدخالها في الرف.
- ادفع الوحدة بقوة حتى تتلاءم الموصلات تمامًا مع اللوحة الخلفية.
- أحكم ربط المسامير العلوية والسفلية لتأمين الوحدة وضمان اتصال أرضي سليم للشاسيه.
- قم دائمًا بفصل الطاقة عن الرف أو اتبع إجراءات السلامة الخاصة بالموقع قبل إدخال الوحدات أو إزالتها لمنع تلف اللوحة الخلفية أو الدوائر الكهربائية.
الأسئلة الشائعة
ما هو 135489-03؟
إنها وحدة إدخال/إخراج لنظام المراقبة Bently Nevada 3500، تتميز بحواجز داخلية لدعم مدخلات المستشعرات الزلزالية لمراقبة الاهتزاز.
ماذا تراقب هذه الوحدة؟
تدعم أربع قنوات، تستخدم عادة لمعالجة البيانات من مستشعرات Velomitor لمراقبة المعلمات مثل التسارع والسرعة في الضاغطات الترددية.
هل هذه الوحدة متوافقة مع الأنظمة القديمة؟
إن 135489-03 هو مكون قياسي من سلسلة 3500. بينما قد تصل بعض المكونات إلى حالة نهاية العمر الافتراضي (EOL)، تظل هذه الوحدة جزءًا حيويًا من بنية 3500 للتركيبات القديمة والنشطة.
