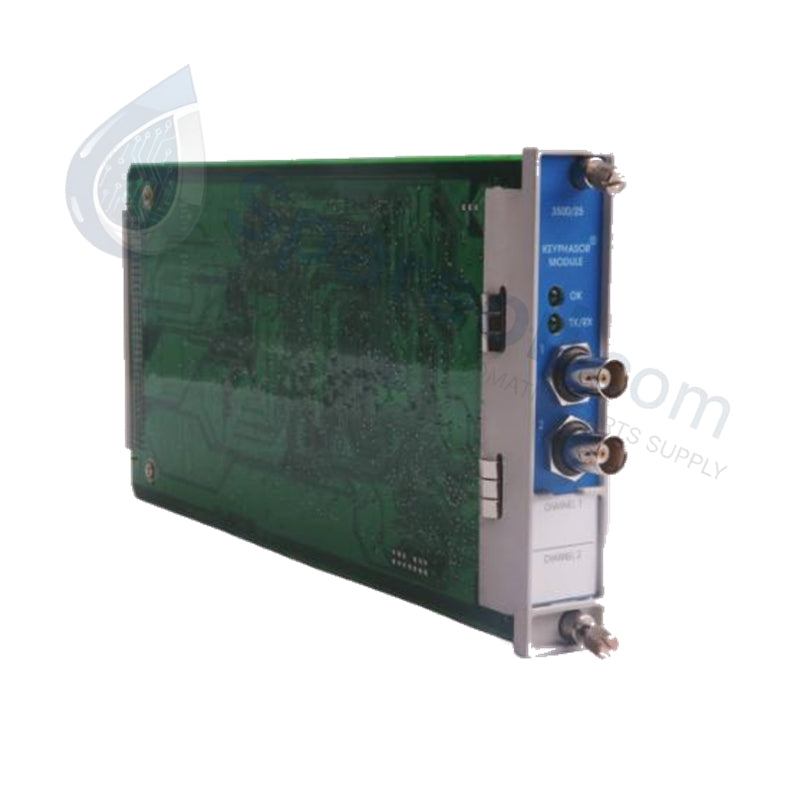

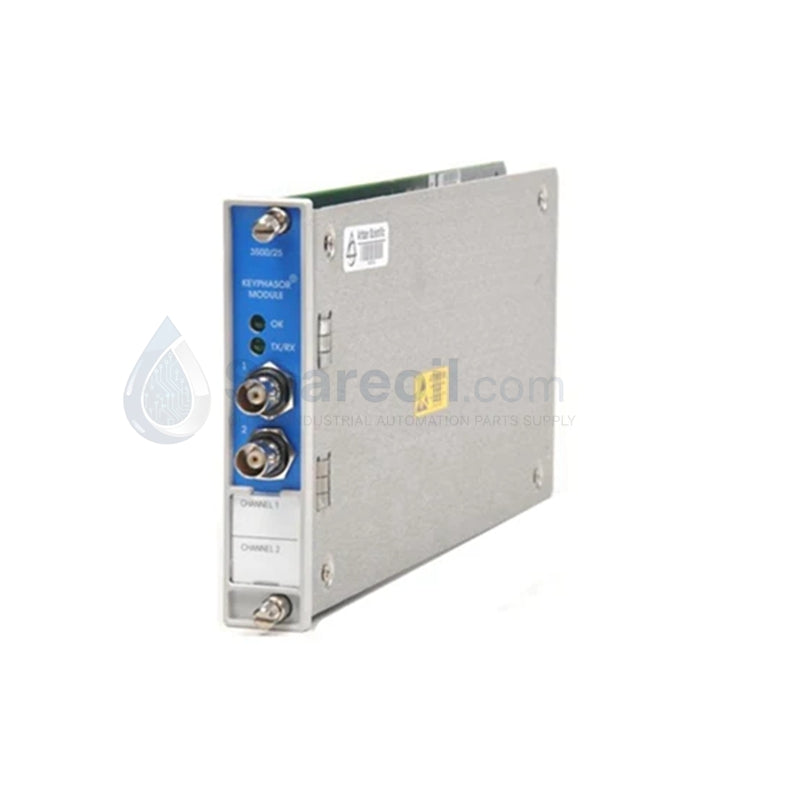

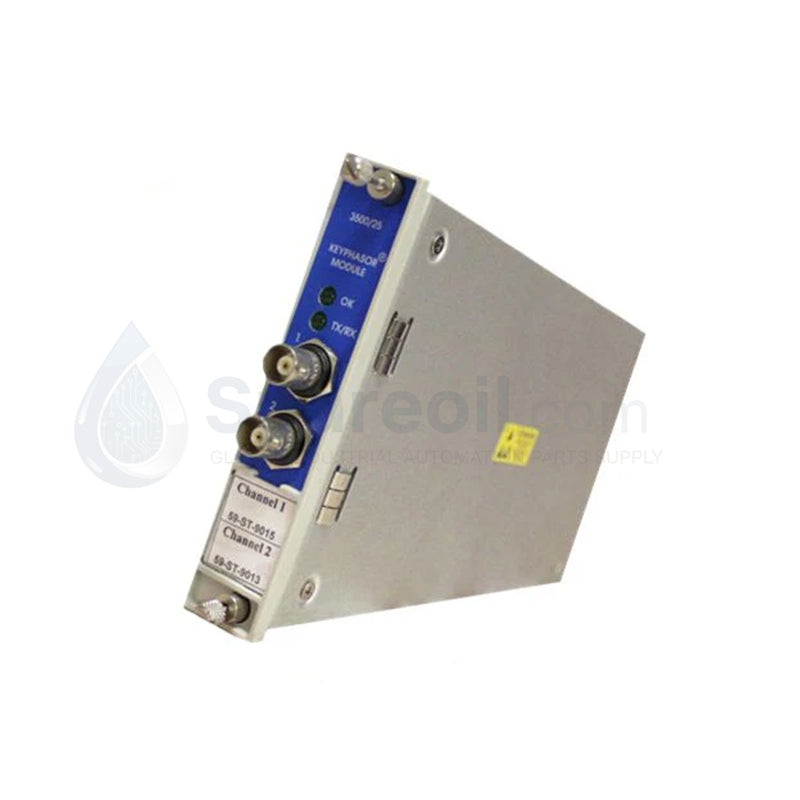

Bently Nevada 149369-01 وحدة المفتاح المعززة 3500/25

Bently Nevada 149369-01 وحدة المفتاح المعززة 3500/25

التوفر: 10 متوفر في المخزون

تم تكوين Bently Nevada 149369-01 (وحدة Keyphasor المحسنة 3500/25) لـ [مهمة فنية محددة] في [اسم النظام/الشبكة]، وهي توفر تنفيذًا ماديًا/كهربائيًا...

رمز المنتج: 3500/25 149369-01

Manufacturer: Bently Nevada
Product No.: 3500/25 149369-01
Product Type: وحدات المفتاح الطوري
Product Origin: USA
Payment:T/T, Western Union
Weight: 910g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

تم تكوين Bently Nevada 149369-01 (وحدة Keyphasor المحسنة 3500/25) لـ [مهمة فنية محددة] في [اسم النظام/الشبكة]، وهي توفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تعمل الوحدة النصفية الارتفاع على تكييف النبضات الخام متعددة الأحداث من المجسات التقاربية أو المستشعرات المغناطيسية، وتحويل دورات العمود الفيزيائية إلى نبضات توقيت رقمية ومقاييس RPM. تغذي طبقة التكييف الخام هذه معلمات زاوية الطور والسرعة الدقيقة مباشرة عبر اللوحة الخلفية الداخلية إلى وحدات مراقبة الاهتزاز لتتبع المتجهات المتزامنة.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	149369-01
العلامة التجارية	Bently Nevada
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.91 كجم
الأبعاد	241 مم × 24.4 مم × 163 مم
درجة حرارة التشغيل	-30 إلى +65 درجة مئوية
استهلاك الطاقة	7.7 واط (كحد أقصى)
نوع الوحدة	وحدة Keyphasor المحسنة (نصف الارتفاع)
تكوين القناة	مدخل ثنائي القناة
نوع إشارة الإدخال	مجسات تقاربية أو مستشعرات مغناطيسية
مقاومة الإدخال	10 كيلو أوم
نطاق التردد	0.017 هرتز إلى 100 كيلو هرتز (1 RPM إلى 6,000,000 RPM)
دقة الطور	+/-1 درجة
الخرج المخزن مؤقتًا	0 إلى 20 فولت تيار مستمر (مقاومة خرج 150 أوم)
جهد الإمداد	-24 فولت تيار مستمر (عبر اللوحة الخلفية للحامل)

مراقبة الآلات وميزات TSI

توفر الوحدة إدارة هيكلية لتحديد مقياس مسبار التيار الدوامي عند ترجمة انقطاعات العمود الفيزيائية (مثل الشقوق أو قنوات المفاتيح) إلى مؤشرات توقيت موحدة. يجب على الفنيين الميدانيين إكمال التحقق من جهد الفجوة لضمان أن أهداف محول التقارب تحافظ على مستويات انحياز تيار مستمر مستقرة ضمن نطاق التشغيل الاسمي -10 VDC. تقوم الوحدة بتوجيه قياسات السرعة المستمرة مباشرة عبر ناقل الرف الداخلي، مما يتيح قمعًا سريعًا للحديث المتبادل وحسابًا فوريًا لمعلمات ديناميكيات الدوار المعقدة، بما في ذلك رسوم بيانية لخط الوسط للعمود، والاتجاهات القطبية، والمتجهات المصفاة.

الأسئلة المتداولة

س: كيف يؤثر عامل الشكل نصف الارتفاع على تركيب الهيكل وقيود تخطيط الفتحات؟

ج: يشغل التصميم نصف الارتفاع فتحة سفلية أو علوية نصفية واحدة داخل هيكل 3500. يتطلب دليل موجي نصف ارتفاع ووحدة إدخال/إخراج نصف ارتفاع مطابقة توضع مباشرة خلفه لضمان محاذاة اللوحة الخلفية بشكل صحيح.

س: ما هي دقة التتبع المعايرة لتطبيقات مراقبة السرعة الخام؟

ج: تقوم الوحدة بتنفيذ حسابات مراقبة السرعة بملف دقة مستقر يبلغ +/-0.05% من المقياس الكامل المحدد، مع تسوية اختلافات السرعة إلى 0.1 RPM بمعدل أخذ عينات داخلي يبلغ 1000 هرتز.

إرشادات التركيب الميداني

التحقق من فجوة المحول: قم بقياس جهد فجوة التيار المستمر للمسبار التقاربي المتصل باستخدام مقياس متعدد رقمي قبل بدء تشغيل النظام. اضبط عمق المسبار لتأمين قاعدة هدف -10 VDC فوق السطح الأسطواني الموحد للعمود.
إدارة استمرارية الدرع: قم بتوجيه كابلات تمديد المحول في قنوات مخصصة ومعزولة. قم بإنهاء الدروع المضفرة الخارجية بدقة عند نقطة تأريض كتلة طرف 3500 فقط، مما يمنع حلقات الدرع الهيكلية عند غطاء الآلة.
إعداد الفجوة الهوائية للمستشعر المغناطيسي: عند استخدام مستشعرات الاستشعار المغناطيسي، اضبط الفجوة الهوائية الفيزيائية بين وجه المستشعر وسن الترس بدقة وفقًا لمواصفات الشركة المصنعة لتجنب قص الإشارة أو فقدان النبضات عند سرعات بدء التشغيل المنخفضة.
