الوصف

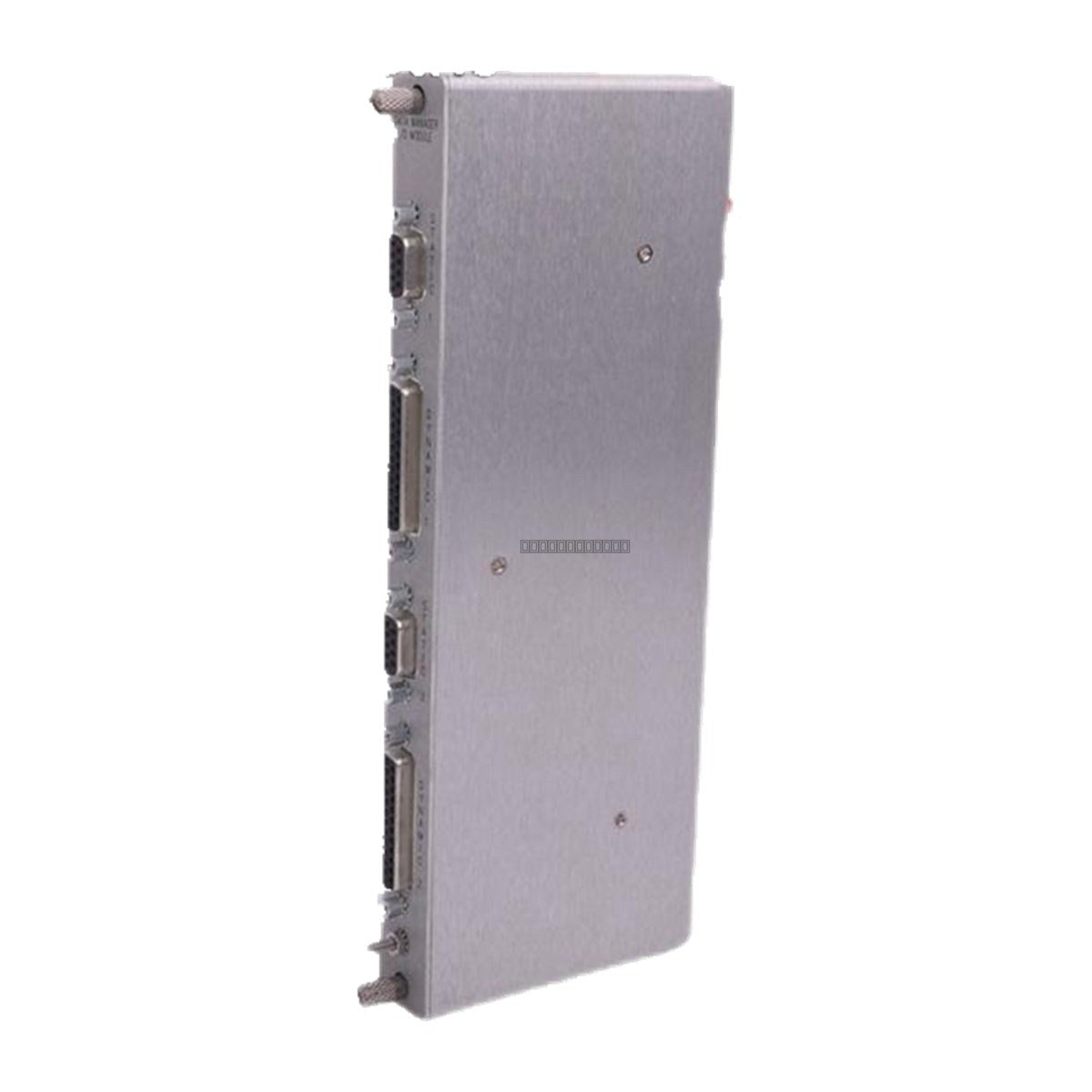

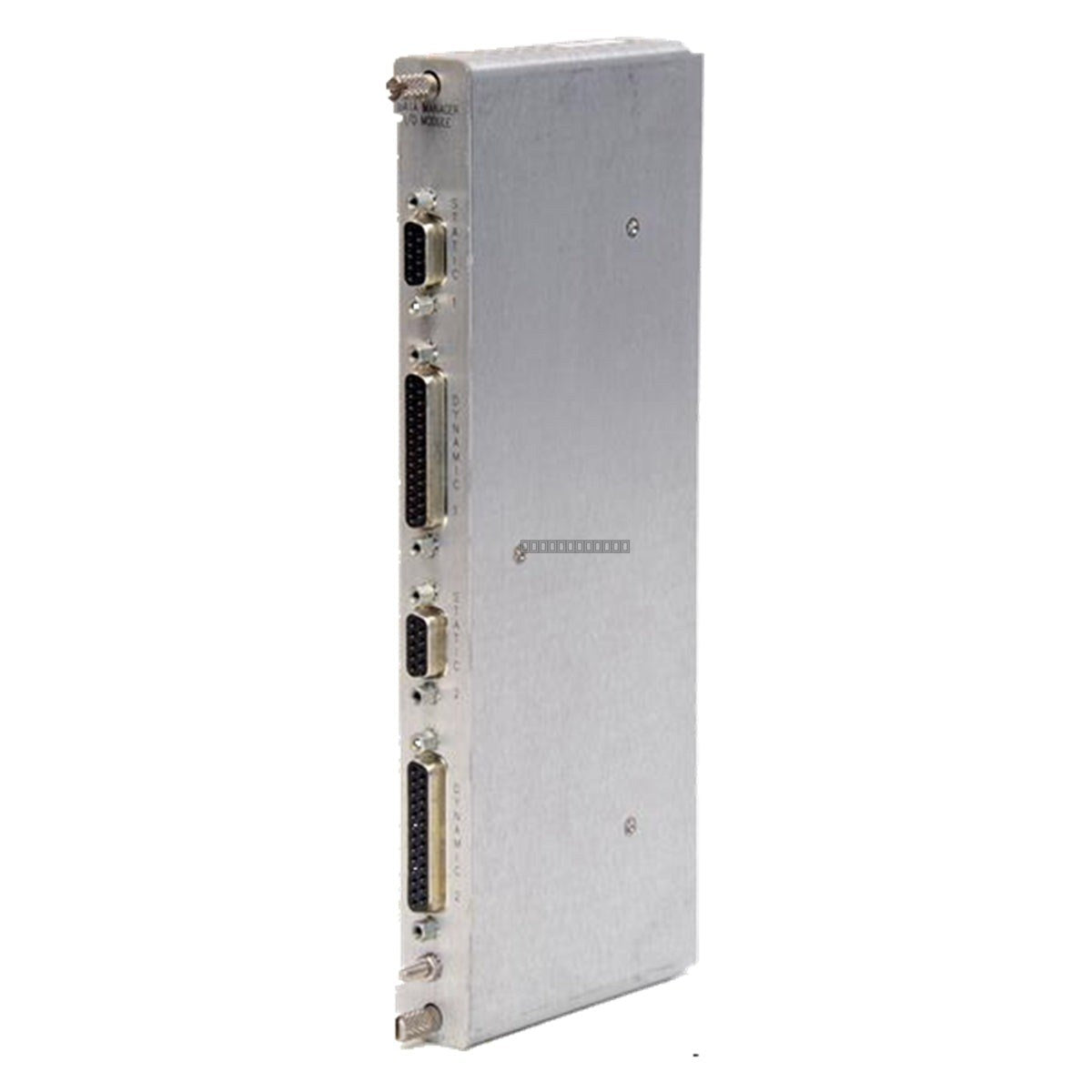

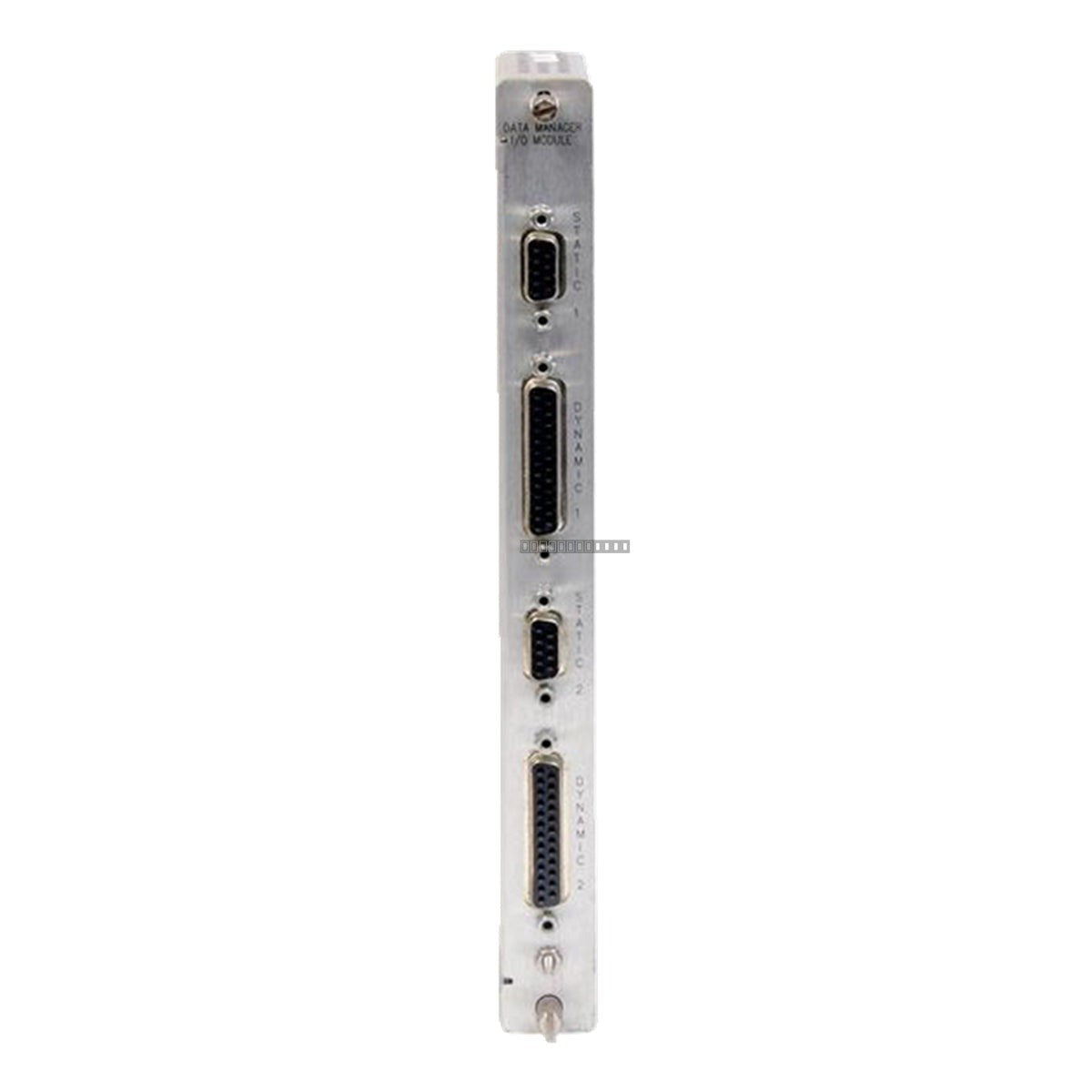

وحدة Bently Nevada 3500/25 125792-01 هي وحدة Keyphasor محسّنة مصممة لنظام حماية الماكينات 3500. تعمل هذه الوحدة كواجهة أساسية لمحولات Keyphasor، وتوفر إشارات مرجعية أساسية للطور لنظام المراقبة. تتلقى إشارات الإدخال من المجسات التقاربية أو المغناطيسية وتحولها إلى إشارات Keyphasor رقمية، والتي تستخدمها وحدات أخرى في الرف للقياسات المتعلقة بالطور مثل اهتزاز 1X وزاوية الطور والسرعة.
الميزات
- توفر إشارات مرجعية للطور لحماية الآلات ومراقبة حالتها.
- تدعم مدخلات كل من المسبار التقاربي والمغناطيسي (MPU).
- إمكانيات معالجة محسّنة لاكتساب الإشارات عالية السرعة.
- عتبات إدخال قابلة للتكوين لاستيعاب أنواع مختلفة من المحولات.
- تتكامل بسلاسة في بنية رف 3500 عبر اللوحة الخلفية.
المواصفات الفنية
| طراز المنتج | 3500/25 125792-01 |
| استهلاك الطاقة | 3.2 واط نموذجي |
| مقاومة الإدخال | 21.8 كيلو أوم كحد أدنى |
| نطاق إدخال التقارب | -2 فولت إلى -18 فولت |
| نطاق إدخال MPU | 5 ملي فولت إلى 50 فولت ذروة |
| نطاق السرعة | 1 دورة في الدقيقة إلى 99,999 دورة في الدقيقة |
| الدقة | +/- 0.1% من القراءة |
| درجة حرارة التشغيل | -30 درجة مئوية إلى +65 درجة مئوية (-22 درجة فهرنهايت إلى +149 درجة فهرنهايت) |
| العزل | 500 فولت من القناة إلى الأرض |
| مصدر الطاقة | 15 إلى 30 فولت تيار مستمر |
إرشادات التركيب
- تأكد من إيقاف تشغيل رف 3500 قبل إدخال الوحدة أو إزالتها لمنع التلف الكهربائي.
- يجب تثبيت الوحدة بإحكام في فتحة الرف المخصصة وتأمينها باستخدام رافعات اللوحة الأمامية.
- استخدم الكابلات المحمية لجميع مدخلات المحولات لتقليل التداخل الكهرومغناطيسي (EMI).
- تأكد من التأريض الصحيح لهيكل رف 3500 إلى أرضية أداة مشتركة.
- تعامل مع الوحدة باستخدام ممارسات آمنة من التفريغ الكهروستاتيكي لحماية الدوائر الداخلية.
- تحقق من أن فجوة محول Keyphasor ومستويات الإشارة ضمن نطاقات الإدخال المحددة أثناء التشغيل.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لوحدة 3500/25؟
تقوم وحدة Keyphasor المحسنة 3500/25 بمعالجة الإشارات من محولات السرعة/الطور لتوفير إشارة مرجعية للطور تستخدمها أجهزة المراقبة الأخرى في نظام 3500 لتحليل الاهتزاز والطور.
هل يمكن لهذه الوحدة قبول كل من المجسات التقاربية والمغناطيسية؟
نعم، تم تصميم الوحدة لقبول المدخلات من كل من المجسات التقاربية والمغناطيسية، مع إعدادات قابلة للتكوين لتناسب نوع المحول المحدد.
ما هو نطاق درجة حرارة التشغيل لهذه الوحدة؟
صُممت الوحدة للعمل في بيئات تتراوح درجة حرارتها من -30 درجة مئوية إلى +65 درجة مئوية (-22 درجة فهرنهايت إلى +149 درجة فهرنهايت).
