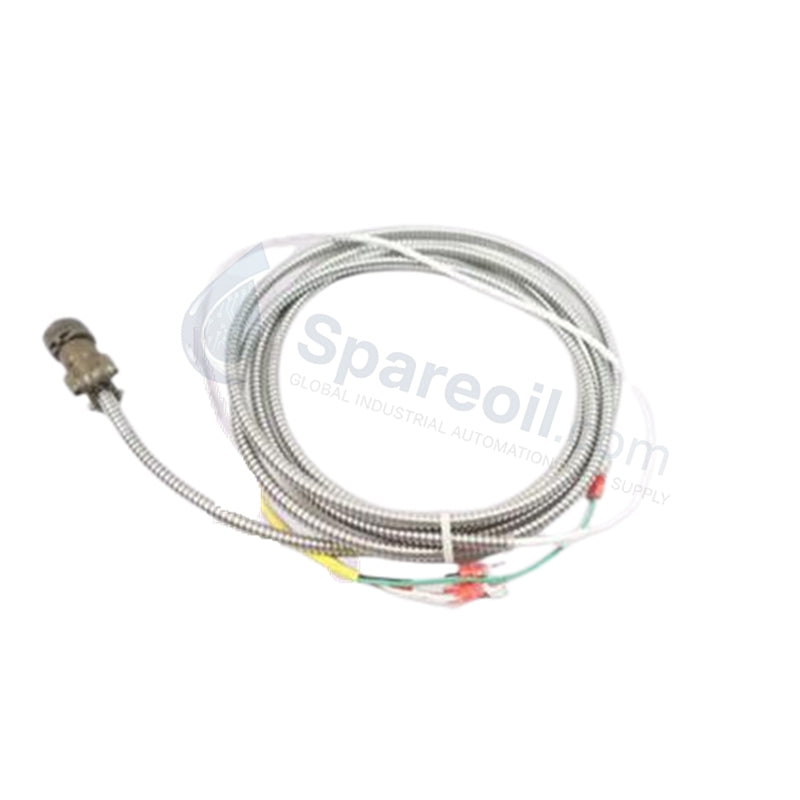

كابل التوصيل المدرع Bently Nevada 16710-20
تم تكوين كابل Bently Nevada 16710-20 (كابل التوصيل المدرع 16710) لتنفيذ رابط إشارة محدد في منصات حماية ماكينات Bently Nevada، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. يربط هذا التجميع بطول 20 قدمًا المستشعرات عالية الدقة، بما في ذلك مقاييس التسارع 330400 و 330425، مباشرةً بمعدات المراقبة المركزية. يستخدم التصميم بنية ثلاثية الموصلات محمية ملفوفة بدروع فولاذية مقاومة للصدأ متشابكة للحفاظ على سلامة الإشارة ضد الضوضاء الخارجية والتأثير الميكانيكي عبر حلقات حماية الماكينات الدوارة الحرجة.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الموديل | 16710-20 |
| العلامة التجارية | Bently Nevada |
| المنشأ | الولايات المتحدة |
| الوزن | 0.20 كجم صافي (2.0 كجم للشحن) |
| الأبعاد | 2.2 سم × 12.4 سم × 12.6 سم (العبوة) |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +100 درجة مئوية |
| استهلاك الطاقة | مكون سلبي (غير متاح) |
| طول الكابل | 20 قدمًا (6.1 م) |
| تكوين الموصل | 3 موصلات محمية، 22 AWG |
| نوع الدرع | فولاذ مقاوم للصدأ متشابك |
| نوع التدريع | درع مجدول مدمج للحماية من التداخل الكهرومغناطيسي/الترددات الراديوية |
| الموصل A | قابس ثلاثي المقبس |
| الموصل B | وصلات طرفية |
| محولات متوافقة | مقاييس التسارع 330400 و 330425 |
معايرة مسبار التيار الدوامي وسلامة الإشارة
يحافظ كابل التوصيل 16710-20 على معلمات السعة والمقاومة الصارمة المطلوبة لقياسات الاهتزاز الديناميكية الدقيقة عبر حلقات مراقبة ماكينات Bently Nevada. عند توصيل مقاييس التسارع أو أنظمة التقارب، يمنع استقرار مقاومة الخط التشوه في إشارات التسارع عالية التردد وقراءات جهد الفجوة الديناميكية. يعتمد التحقق الصحيح من جهد الفجوة (أهداف -10 VDC) على استمرارية التدريع غير المنقطعة لإزالة انحرافات الحلقة الأرضية. علاوة على ذلك، يمنع الدرع المعدني المتشابك مشاكل التداخل الميكانيكي وقمع التداخل الناجمة عن حركة الكابل أو القرب من خطوط الطاقة عالية الجهد في تركيبات سطح التوربينات القاسية.
الأسئلة المتداولة
س: كيف يؤثر الدرع المتشابك على منع الحلقات الأرضية وعزل الدرع؟
ج: يوفر الدرع الفولاذي المقاوم للصدأ المتشابك حماية ميكانيكية بينما يتعامل جديلة داخلية معزولة مع التدريع الكهرومغناطيسي. لمنع الحلقات الأرضية، يجب على المهندسين ربط جديلة الدرع بنقطة التأريض المشتركة للنظام في طرف الشاشة فقط، مما يسمح للدرع بالبقاء معزولاً كهربائياً بالنسبة لنقطة التأريض المشتركة لغلاف المستشعر حيثما تتطلب رموز التركيب ذلك.
س: هل يمكن تعديل كابل 16710-20 أو قطعه في الموقع لأطوال أقصر؟
ج: يتطلب قطع الكابل في الموقع أدوات إنهاء متخصصة لقطع الدرع المتشابك دون إتلاف الموصلات الداخلية 22 AWG أو الدرع المجدول. للتركيبات القياسية، يضمن استخدام الأطوال التي تم إنهاؤها في المصنع أفضل إحكام ضد الرطوبة ويحافظ على معلمات مقاومة الحلقة المعايرة.
إرشادات التركيب الميداني
أثناء النشر الميداني، يجب على الفنيين الحفاظ على نصف قطر انحناء لا يقل عن 50 مم (2.0 بوصة) على طول المسار المدرع لمنع الإجهاد الميكانيكي على الموصلات الداخلية 22 AWG والحفاظ على سلامة الفولاذ المتشابك. ثبت الكابل بمشابك تثبيت من الفولاذ المقاوم للصدأ المطلية كل 0.75 متر على طول الدعامات الهيكلية، وتجنب الحواف المعدنية الحادة التي قد تضغط على الدرع الخارجي. تأكد من أن موصل القابس ثلاثي المقابس يلتصق بسلاسة بخيوط مقياس التسارع، وشد صمولة التوصيل إلى عزم الدوران اليدوي المحدد بالإضافة إلى 1/8 دورة. عند غلاف الكتلة الطرفية، قم بتجريد الدرع وتنظيفه، وقم بتوجيه الوصلات الطرفية بسلاسة إلى شريط الحاجز، وثبت سلك التصريف مباشرة إلى شريط التوصيل المخصص للدرع للحفاظ على تدريع EMI/RFI مستمر ومنخفض المعاوقة عبر حلقة المراقبة بأكملها.
