177230-02-02-05 ورقة بيانات جهاز إرسال الزلازل من بنتلي نيفادا

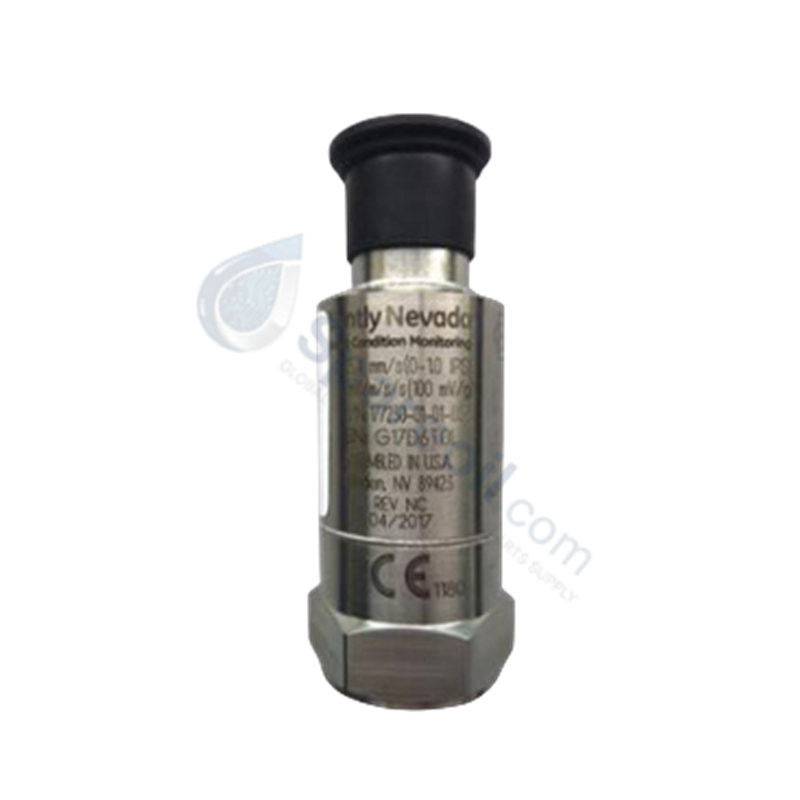

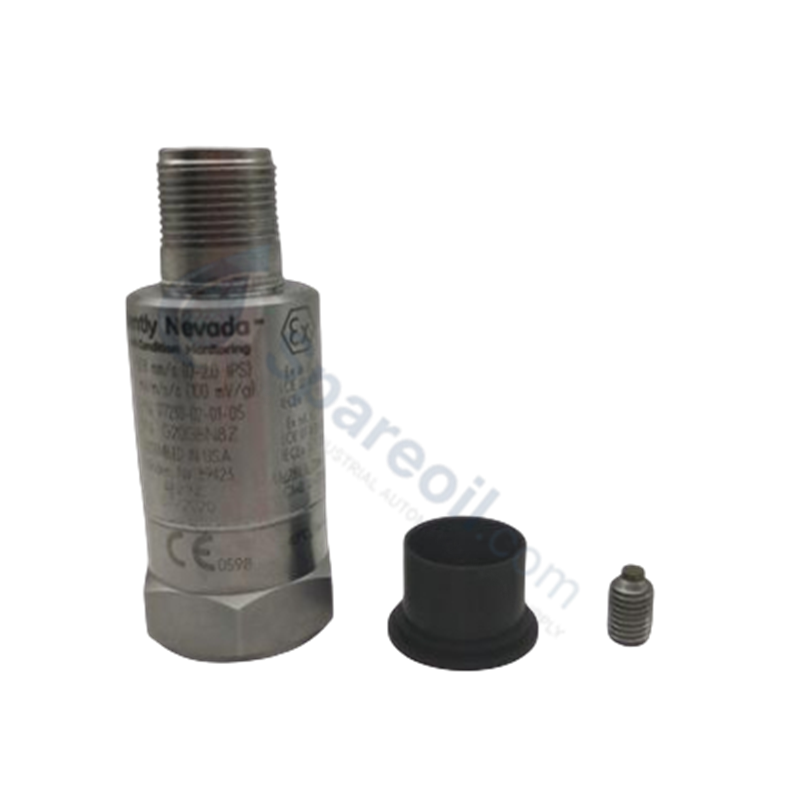

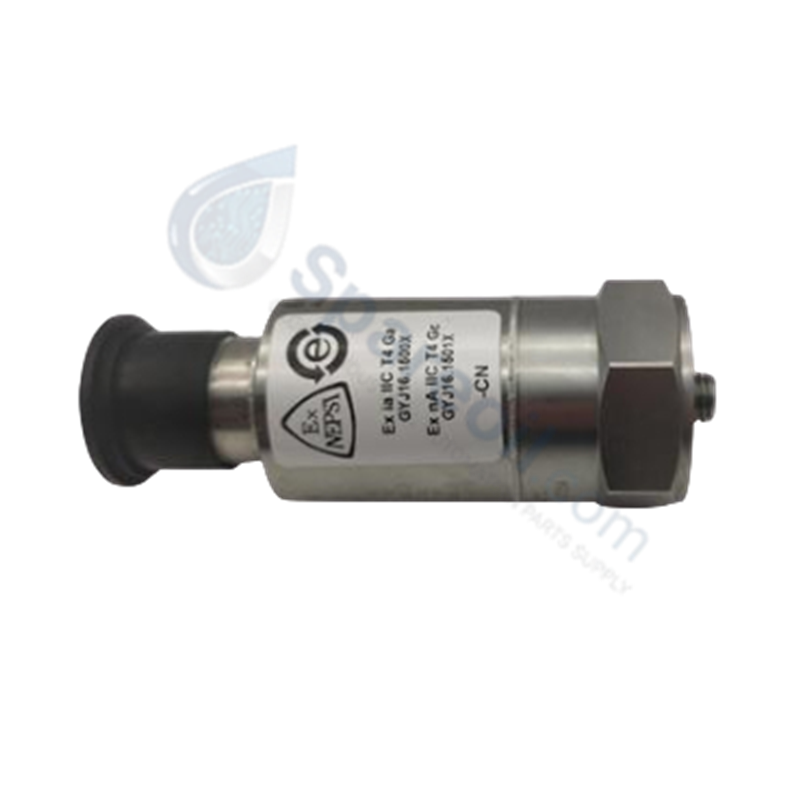

Bently Nevada 177230-02-02-05 جهاز إرسال الاهتزاز

Bently Nevada 177230-02-02-05 جهاز إرسال الاهتزاز

التوفر: 10 متوفر في المخزون

تم تصميم جهاز Bently Nevada 177230-02-02-05 (جهاز إرسال زلزالي 177230) للحصول على اهتزازات عالية السرعة في أنظمة مراقبة الآلات، ويوفر...

رمز المنتج: 177230-02-02-05

Manufacturer: Bently Nevada
Product No.: 177230-02-02-05
Product Type: محولات السرعة
Product Origin: USA
Payment:T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

تم تصميم جهاز Bently Nevada 177230-02-02-05 (جهاز إرسال زلزالي 177230) للحصول على اهتزازات عالية السرعة في أنظمة مراقبة الآلات، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. يحول جهاز الإرسال الذي يعمل بالطاقة الحلقية حركة الغلاف الديناميكية إلى إشارة تناسبية موحدة عبر نطاق تردد من 3 هرتز إلى 1 كيلو هرتز.

توضيح اللاحقة ومصفوفة النموذج

مكون اللاحقة	رمز الخيار	الوصف
خيار نطاق القياس	02	0 إلى 50.8 مم/ثانية (0 إلى 2.0 بوصة/ثانية) ذروة السرعة
خيار استجابة التردد	02	3 هرتز إلى 1 كيلو هرتز (180 إلى 60,000 دورة في الدقيقة ذروة)
خيار الموافقات	05	موافقات متعددة (CSA/NRTL/C, ATEX/IECEx)

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	177230-02-02-05
العلامة التجارية	Bently Nevada
المنشأ	الولايات المتحدة الأمريكية
درجة حرارة التشغيل	-40 درجة مئوية إلى +85 درجة مئوية
استهلاك الطاقة	يعمل بالطاقة الحلقية (واجهة حلقة 4-20 مللي أمبير ثنائية الأسلاك)
نطاق القياس	0 إلى 50.8 مم/ثانية (0 إلى 2.0 بوصة/ثانية)
استجابة التردد	3 هرتز إلى 1 كيلو هرتز
موافقات المناطق الخطرة	CSA/NRTL/C، ATEX/IECEx موافقات متعددة
خيار كابل التوصيل البيني	متوافق مع كابل التوصيل البيني 16925-AA غير المدرع (من 3 إلى 99 قدمًا)

مراقبة الآلات وتكامل TSI

يعالج جهاز الإرسال الزلزالي 177230 الحركة الديناميكية للغلاف إلى إشارات حلقة مستمرة لحماية الآلات الأولية والتكامل التشخيصي. تحافظ دائرة المستشعر على قياس السرعة المعايرة عبر النطاق الكامل من 0 إلى 50.8 مم/ثانية لاكتشاف التحولات بدقة في ديناميكيات الدوار الأساسية.

أثناء التثبيت وبدء التشغيل الميداني، يؤكد التحقق من الإشارة سلامة الحلقة قبل توصيل دوائر إيقاف الآلات بالإنترنت. يحافظ تصفية الإشارة والتدريع الداخلي على قمع التداخل المناعي والضوضاء عند توجيه كبلات متعددة القنوات من مواقع مبيت المحامل المجاورة إلى بطاقات إدخال DCS/PLC المركزية.

الأسئلة الشائعة

س: ما هي واجهة الطاقة المطلوبة لجهاز الإرسال 177230-02-02-05؟

ج: يعمل جهاز الإرسال كمحول طاقة حلقي ثنائي الأسلاك، ويسحب طاقة التشغيل مباشرة من حلقة الأجهزة بجهد 24 فولت تيار مستمر.

س: ما هي شهادات المناطق الخطرة التي يغطيها الخيار 05؟

ج: يشير الخيار 05 إلى الموافقات المتعددة، متضمنًا شهادات CSA/NRTL/C وATEX/IECEx للمواقع الخطرة المصنفة.

س: ما هو كابل التوصيل البيني المحدد للأسلاك الميدانية غير المدرعة؟

ج: يتصل جهاز الإرسال بكابل التوصيل البيني 16925-AA غير المدرع، والذي يمكن تكوينه بأطوال مخصصة من 3 أقدام إلى 99 قدمًا.

إرشادات التثبيت الميداني

اربط غلاف جهاز الإرسال مباشرة على سطح التركيب المشكل أو مسمار التركيب، وشدّه حسب المواصفات للحفاظ على اتصال فيزيائي مسطح.
افحص ختم موصل الطرف وقم بتوصيل كابل التوصيل البيني 16925-AA بإحكام لمنع تسرب الرطوبة.
مرر أسلاك الإشارة عبر قناة معدنية مؤرضة، مع إبقاء أسلاك جهاز الإرسال الميدانية منفصلة عن محركات التيار المتردد عالية الجهد.
قم بتأريض سلك درع الكبل في طرف واجهة النظام الرئيسي مع إبقاء جسم جهاز الإرسال معزولًا عند حدود الجهاز لتجنب حلقات التأريض.
تحقق من معايرة تيار الحلقة عبر الاستجابة الكاملة من 0 إلى 50.8 مم/ثانية (0 إلى 2.0 بوصة/ثانية) قبل تمكين منطق الفصل.
