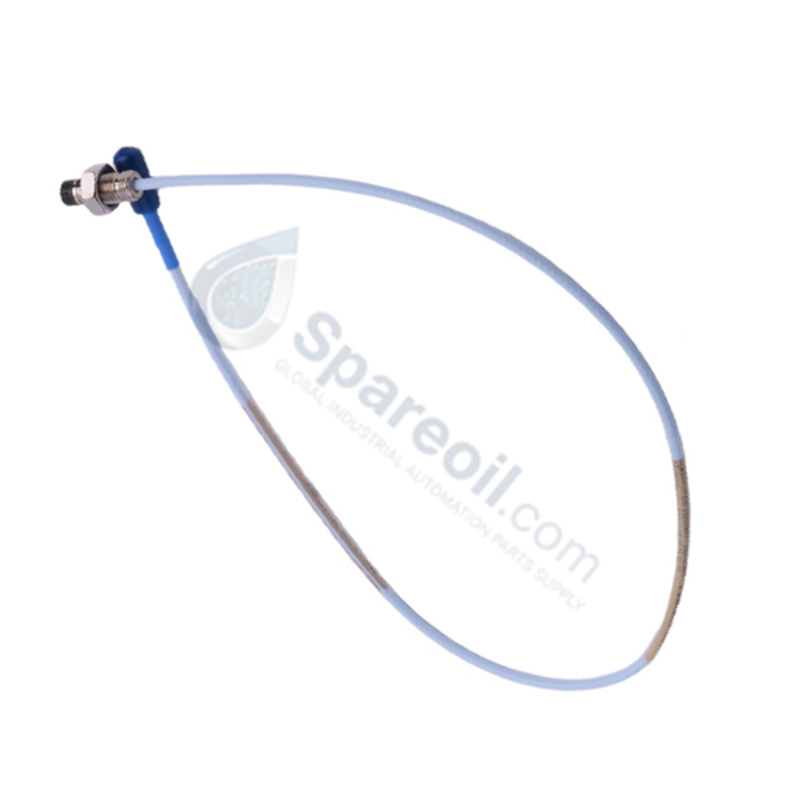

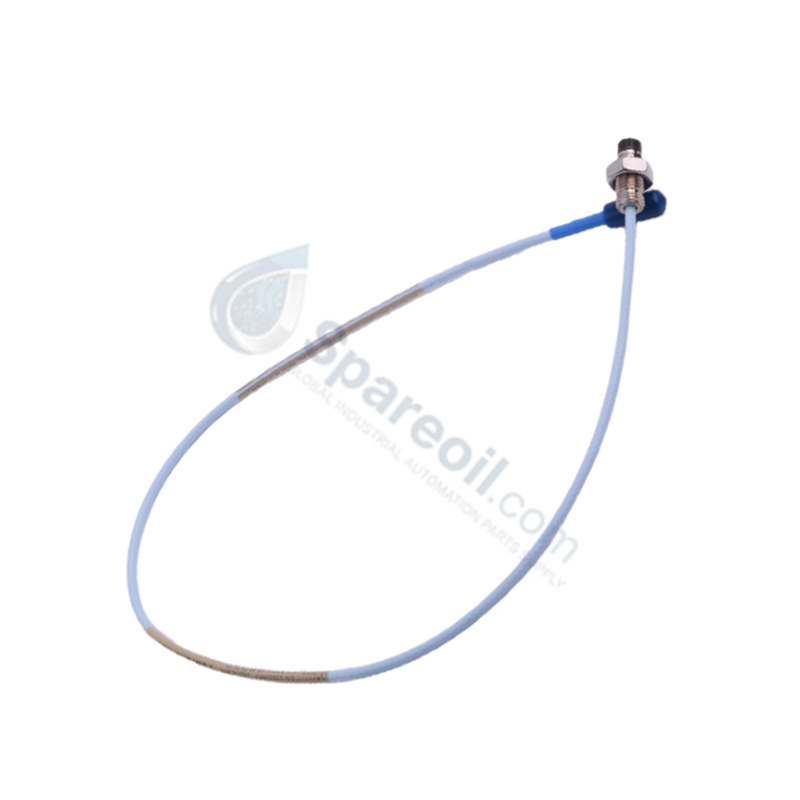

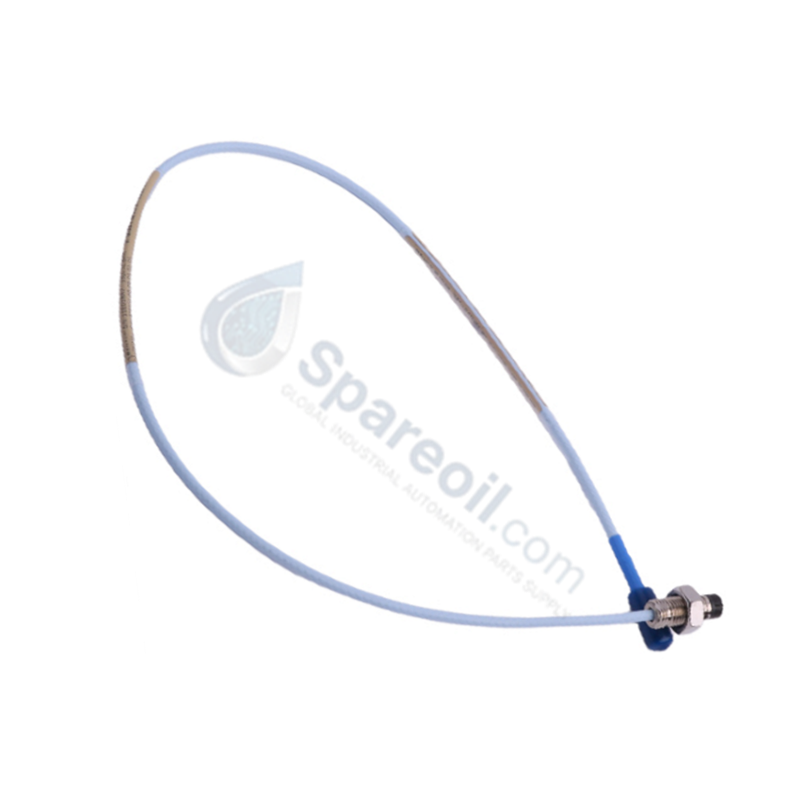

تم تكوين Bently Nevada 330101-00-16-10-02-00 (مجس التقارب 8 مم 330101) لقياس الإزاحة في الآلات الدوارة، ويوفر تنفيذًا ماديًا مباشرًا لتحويل الفجوة إلى جهد كهربائي لمراقبة الاهتزاز والموضع.
مواصفات الجهاز
| المعلمة | المواصفات |
|---|---|
| الموديل | 330101-00-16-10-02-00 |
| العلامة التجارية | Bently Nevada |
| الأصل | الولايات المتحدة الأمريكية |
| الوزن | حوالي 0.3 كجم |
| الأبعاد | قطر الطرف 8 مم، طول الهيكل 160 مم |
| درجة حرارة التشغيل | -51 درجة مئوية إلى +177 درجة مئوية |
| استهلاك الطاقة | مدفوع بمستشعر 3300 XL Proximitor |
| نوع مجس التقارب | 8 مم 3300 XL |
| طول غير مسنن | 0 مم |
| الطول الإجمالي للنظام | 1.0 م |
| نوع الموصل | محوري مصغر ClickLoc |
قياس مجس التقارب وديناميكية الدوار
يتطلب نظام مجس 330101 معايرة دقيقة للمادة المستهدفة للحفاظ على عامل القياس القياسي الصناعي البالغ 7.87 فولت/مم (200 ملي فولت/ميل). أثناء التثبيت، يجب التحقق من جهد الفجوة مقابل هدف -10 فولت تيار مستمر عند نقطة المنتصف للمجس لضمان استجابة خطية ضمن النطاق الخطي من 0.25 مم إلى 2.3 مم. يعتمد تحليل ديناميكية الدوار الصحيح على تقليل التداخل بين المجسات المتجاورة؛ تأكد من أن تباعد المجسات يتجاوز الحد الأدنى من المتطلبات لمنع التداخل الكهرومغناطيسي. يجب توجيه الكابلات المحورية المحمية في قنوات مؤرضة للتخفيف من ضوضاء الإشارة في البيئات ذات التداخل الكهرومغناطيسي العالي.
الأسئلة المتداولة
س: ما هو الغرض من موصل ClickLoc في هذا المجس؟
ج: تم تصميم موصل ClickLoc لتوفير اتصال آمن ومقاوم للاهتزاز مع ضمان ضغط تلامس ثابت لمسار الإشارة المحوري، مما يقلل من عدم استمرارية المعاوقة.
س: هل يمكن استخدام هذا المجس مع مستشعرات Proximitor غير 3300 XL؟
ج: لا. يتم معايرة مجس 330101 خصيصًا لمعاوقة الدائرة الداخلية لمستشعر 3300 XL Proximitor. سيؤدي استخدامه مع مستشعرات السلسلة 3300 أو 7200 القديمة إلى إخراج جهد غير صحيح وفقدان المعايرة الخطية.
إرشادات التركيب الميداني
- تأكد من أن قوس تثبيت المجس صلب لتجنب الرنين ضمن نطاق تردد تشغيل الماكينة.
- تحقق من تثبيت طرف المجس عموديًا على السطح المستهدف. يمكن أن يؤدي عدم المحاذاة الذي يتجاوز 5 درجات إلى تدهور خطية وظيفة نقل الفجوة إلى الجهد الكهربائي.
- ضع مركب قفل الخيط القياسي على الصواميل بمجرد ضبط مسافة الفجوة لمنع الارتخاء بسبب اهتزاز الماكينة.
- تأكد من أن موصل الكابل المحوري يظل جافًا وخاليًا من الملوثات. يجب أن يتم توصيل موصل ClickLoc حتى يؤكد النقر المسموع أو الملموس الجلوس الصحيح.
- قم بتأريض غطاء المجس من خلال مجموعة التثبيت إذا كانت مطلوبة بموجب معايير تأريض حلقة المصنع المحددة، مع ملاحظة أن مستشعر Proximitor عادةً ما ينشئ الأرضية المشتركة للإشارة.
