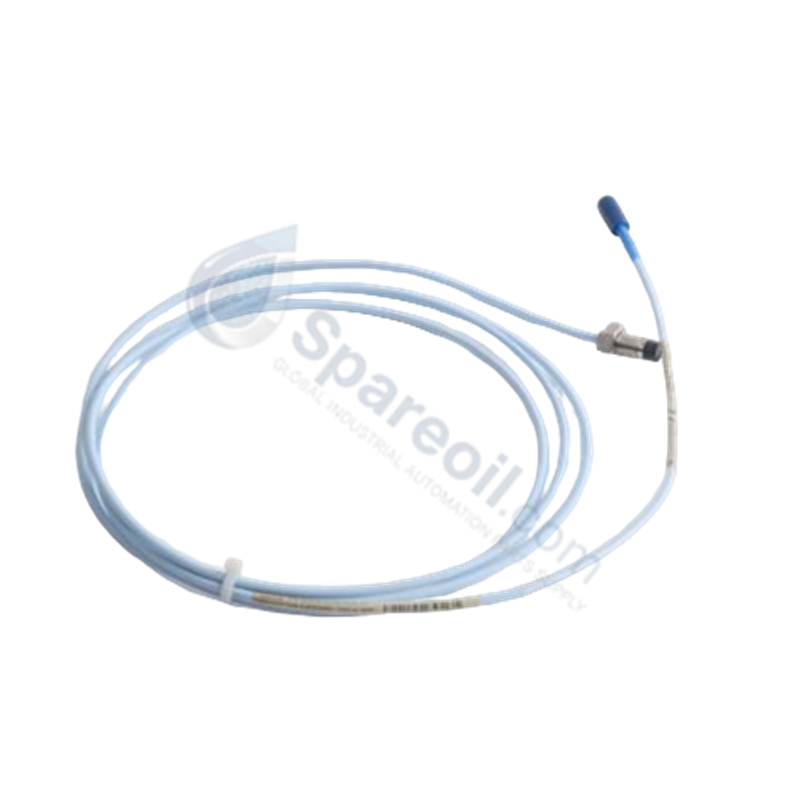

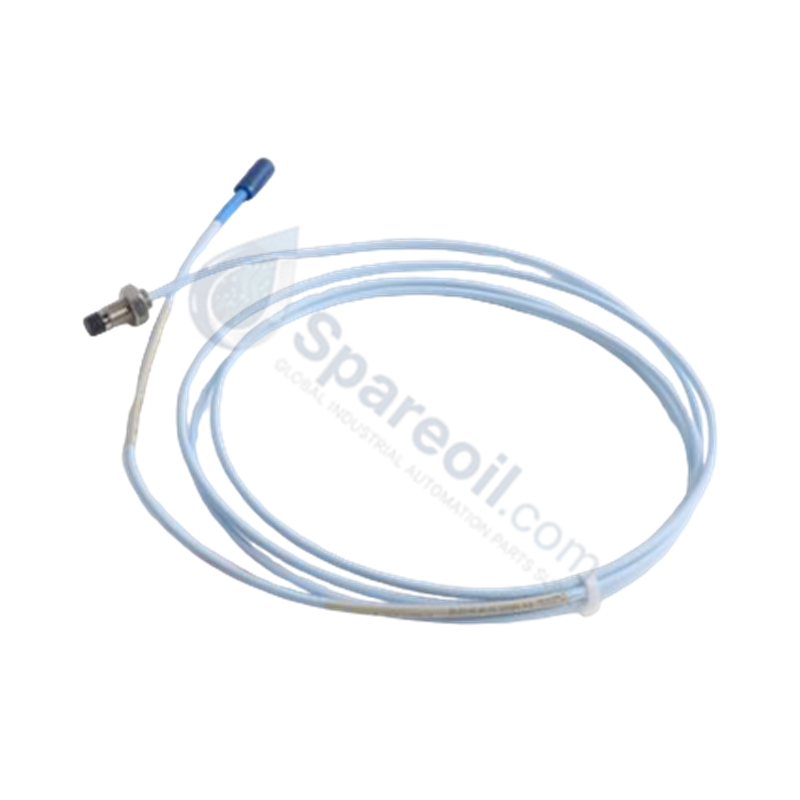

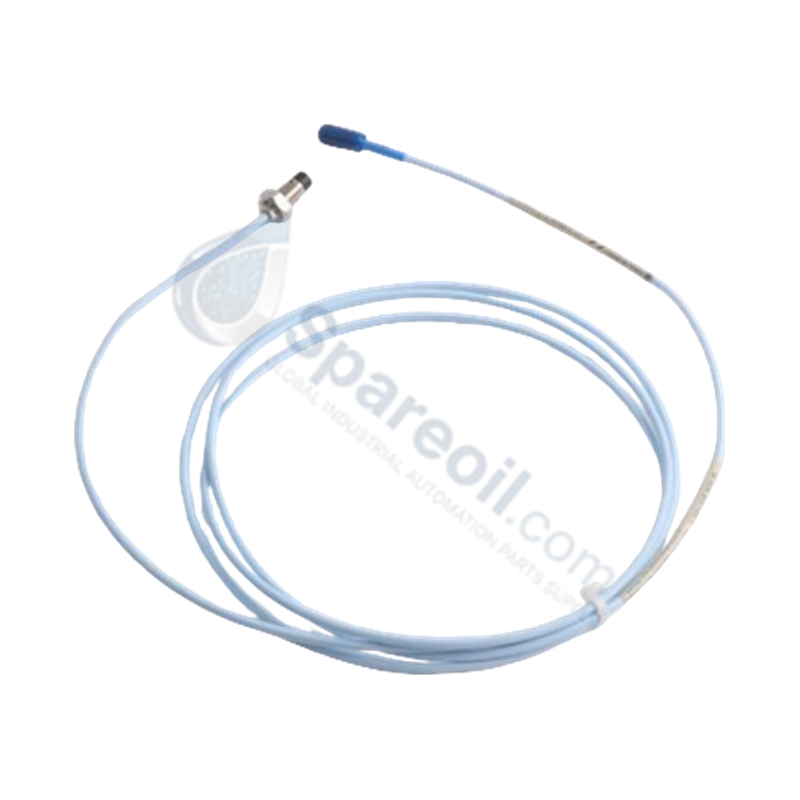

تم تكوين Bently Nevada 330101-00-24-05-02-05 (مجس التقارب 8 مم 330101) لقياس الإزاحة في الآلات الدوارة، ويوفر تنفيذًا ماديًا مباشرًا لتحويل الفجوة إلى جهد كهربائي لمراقبة الاهتزاز والموضع.
توضيح اللاحقة ومصفوفة النموذج
| مكون الخيار | الاختيار | الوصف |
|---|---|---|
| النموذج | 330101 | مجس التقارب 3300 XL 8 مم |
| الطول غير الملولب | 00 | 0.0 بوصة |
| طول الهيكل | 24 | 2.4 بوصة |
| الطول الإجمالي | 05 | 0.5 متر |
| نوع الموصل | 02 | محوري مصغر ClickLoc |
| موافقة الوكالة | 05 | CSA، ATEX، IECEx |
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | 330101-00-24-05-02-05 |
| العلامة التجارية | Bently Nevada |
| الأصل | الولايات المتحدة الأمريكية |
| الوزن | 0.323 كجم |
| الأبعاد | سن 3/8-24 UNF، طول الهيكل 2.4 بوصة |
| درجة حرارة التشغيل | -51 درجة مئوية إلى +177 درجة مئوية |
| استهلاك الطاقة | مدفوع بواسطة مستشعر Proximitor من طراز 3300 XL |
| مادة الطرف | كبريتيد البوليفينيلين (PPS) |
مراقبة Bently Nevada الميكانيكية وخصائص TSI
يستخدم مسبار 330101 مقياس مسبار التيار الدوامي لتحويل مسافة الهدف إلى إشارة جهد خطي، موحدة عند 7.87 فولت/مم (200 ملي فولت/ميل). يتطلب تحليل الاهتزاز الدقيق التحقق من جهد الفجوة مقابل أهداف -10 فولت تيار مستمر أثناء التثبيت لضمان تشغيل المسبار ضمن الجزء الخطي من منحنى نقل Proximitor. للتطبيقات التي تتضمن عدة مستشعرات، يجب الحفاظ على قمع التداخل عن طريق ضمان الفصل المناسب للمجسات، ومنع التداخل المتبادل للإشارة. يجب أن يظل مسار الإشارة المحوري مستمرًا كهربائيًا؛ تجنب الانحناءات الحادة في الكابل لمنع تقلبات المعاوقة المميزة التي تشوه بيانات ديناميكيات الدوار.
الأسئلة الشائعة
س: هل يمكن استخدام هذا المسبار في البيئات الخطرة؟
ج: نعم. تشير اللاحقة 05 إلى أن الوحدة معتمدة للعمليات في المناطق الخطرة وفقًا لمعايير CSA وATEX وIECEx، بشرط توصيلها بحاجز معتمد متوافق أو واجهة أمان.
س: هل يجوز تقليم كابل 0.5 متر في الموقع؟
ج: لا. نظام 3300 XL هو وحدة معايرة. يؤدي تغيير طول الكابل إلى تغيير السعة الكهربائية والمحاثة للنظام، مما يبطل المعايرة المصنعية ويسبب أخطاء قياس كبيرة.
إرشادات التثبيت في الموقع
- تأكد من أن فتحة تثبيت المجس عمودية على سطح الهدف.
- اربط المجس في حامل التثبيت، مع التأكد من وجود 5 لقطات على الأقل لثبات الهيكل في البيئات عالية الاهتزاز.
- تحقق من فجوة المجس باستخدام مقياس متعدد رقمي عند أطراف خرج مستشعر Proximitor حتى يتم تحقيق إزاحة -10 فولت تيار مستمر المطلوبة.
- أحكم ربط صواميل التثبيت على حامل التثبيت لتثبيت موضع المجس.
- استخدم روابط كابلات مخصصة لتثبيت الكابل المحوري، مع التأكد من عدم وجود أي شد ميكانيكي على موصل ClickLoc.
