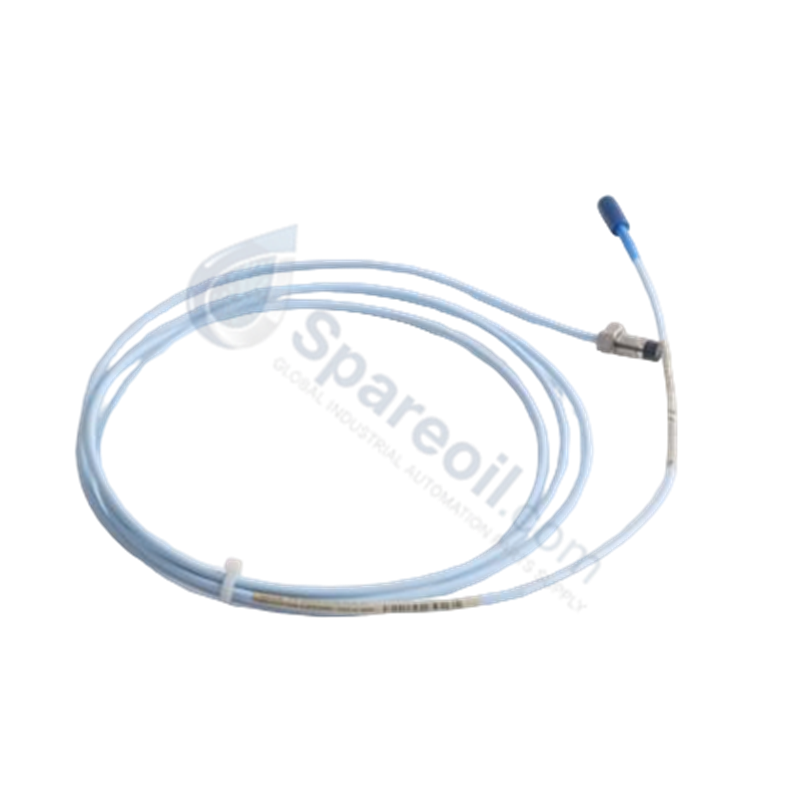

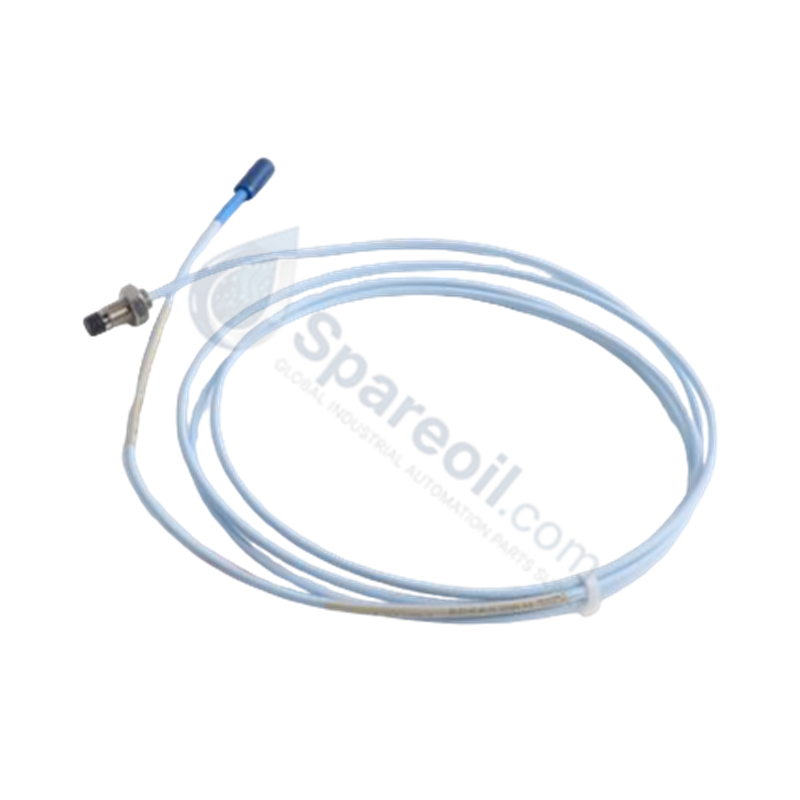

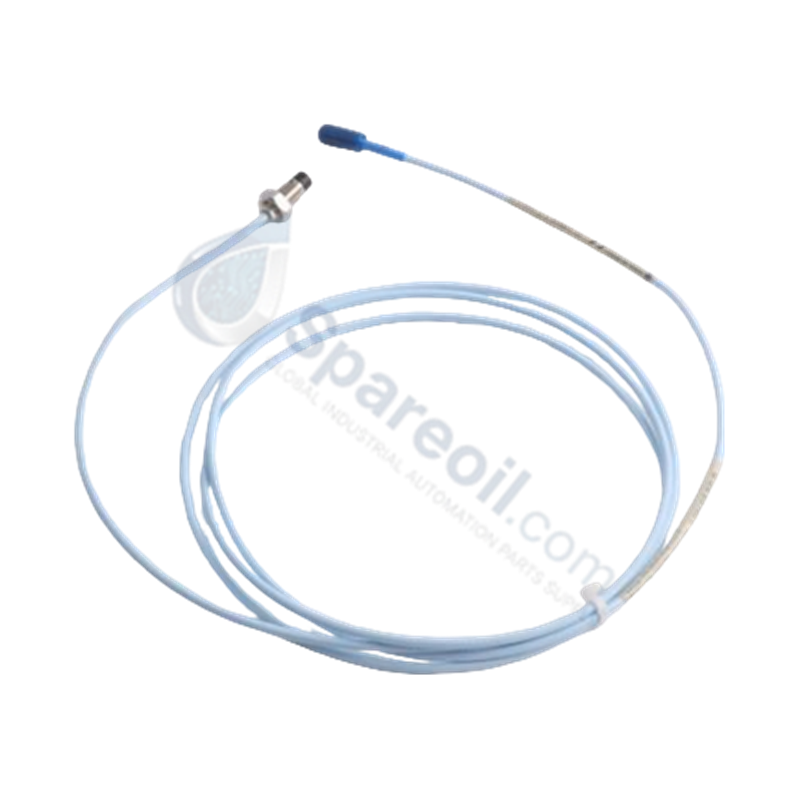

تم تكوين نظام Bently Nevada 330101-00-32-10-02-05 (نظام محول التقارب 330101) لقياس الإزاحة في الآلات الدوارة، ويوفر تنفيذًا ماديًا مباشرًا لتحويل الفجوة إلى جهد كهربائي لمراقبة الاهتزاز والموضع.
تفكيك اللاحقة ومصفوفة النموذج
| مكون الخيار | الاختيار | الوصف |
|---|---|---|
| النموذج | 330101 | مجس تقارب 3300 XL 8 مم |
| الطول غير الملولب | 00 | 0.0 بوصة |
| طول الهيكل | 32 | 3.2 بوصة |
| الطول الكلي | 10 | 1.0 متر |
| نوع الموصل | 02 | محوري مصغر ClickLoc |
| اعتماد الوكالة | 05 | CSA, ATEX, IECEx |
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| النموذج | 330101-00-32-10-02-05 |
| العلامة التجارية | Bently Nevada |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.323 كجم |
| الأبعاد | قطر الطرف 8 مم، طول الهيكل 3.2 بوصة |
| درجة حرارة التشغيل | -51 درجة مئوية إلى +177 درجة مئوية |
| استهلاك الطاقة | يتم تشغيله بواسطة مستشعر Proximitor من طراز 3300 XL |
مراقبة Bently Nevada الميكانيكية وخصائص TSI
يعمل نظام 330101 عن طريق قياس المجس بتيار دوامي، وتحويل إزاحة الهدف إلى خرج قياسي 7.87 فولت/مم (200 ملي فولت/ميل). تتطلب مراقبة الاهتزاز الدقيقة التحقق الصارم من جهد الفجوة مقابل أهداف -10 فولت تيار مستمر في مركز النطاق الخطي للمجس. لضمان بيانات ديناميكيات الدوار عالية الدقة، يجب على الفنيين تنفيذ قمع التداخل عن طريق الحفاظ على فصل مادي مناسب بين المجسات المتجاورة. يجب أن تظل الكابلات المحورية المحمية خالية من الانحناءات الحادة للحفاظ على المعاوقة المميزة واستقرار الإشارة.
الأسئلة الشائعة
س: هل تسمح اللاحقة 05 بالتشغيل في الأجواء المتفجرة؟
ج: نعم، تشير اللاحقة 05 إلى الامتثال لمعايير CSA وATEX وIECEx للمناطق الخطرة. تأكد من أن النظام متصل بحواجز أمان داخلية مناسبة.
س: هل يمكن تعديل طول الكابل؟
ج: لا. يتم معايرة نظام 3300 XL في المصنع. يؤدي تغيير طول الكابل إلى تغيير الخصائص الكهربائية للنظام، مما يؤدي إلى أخطاء في القياس وفقدان المعايرة الخطية.
إرشادات التركيب الميداني
- تأكد من أن كتيفة التركيب مقاومة للاهتزاز لمنع الرنين الميكانيكي.
- ركب المجس عموديًا على السطح المستهدف؛ يؤدي عدم المحاذاة الذي يتجاوز 5 درجات إلى المساس بخطية القياس.
- تحقق من إزاحة الفجوة -10 فولت تيار مستمر عند خرج مستشعر Proximitor أثناء التركيب.
- طبق عزم الدوران القياسي على صواميل التثبيت لتأمين موضع المجس.
- مد الكابلات المحورية عبر قنوات مؤرضة لتقليل التداخل الكهرومغناطيسي.
