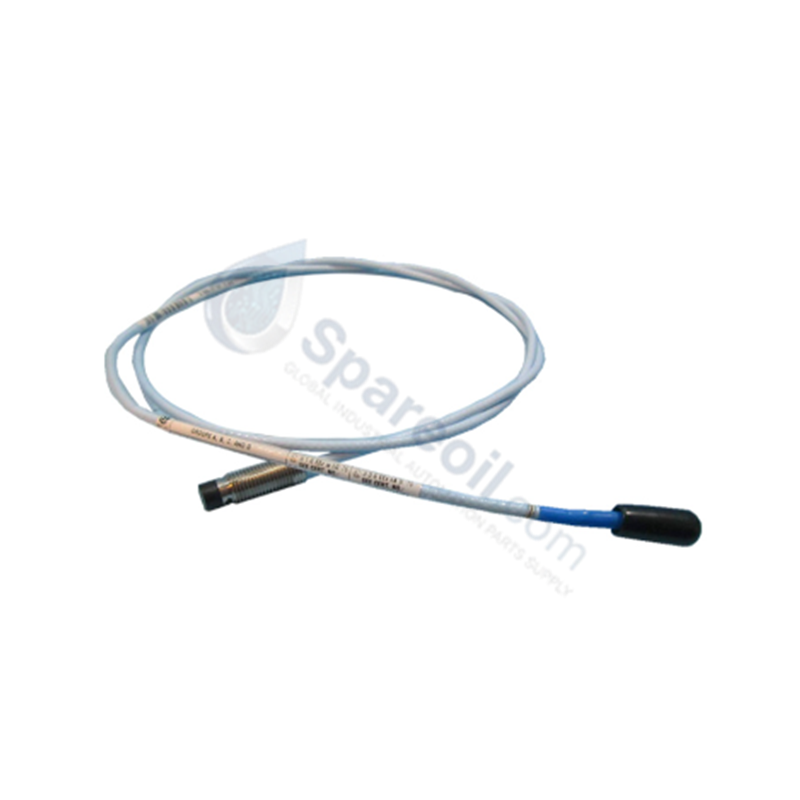

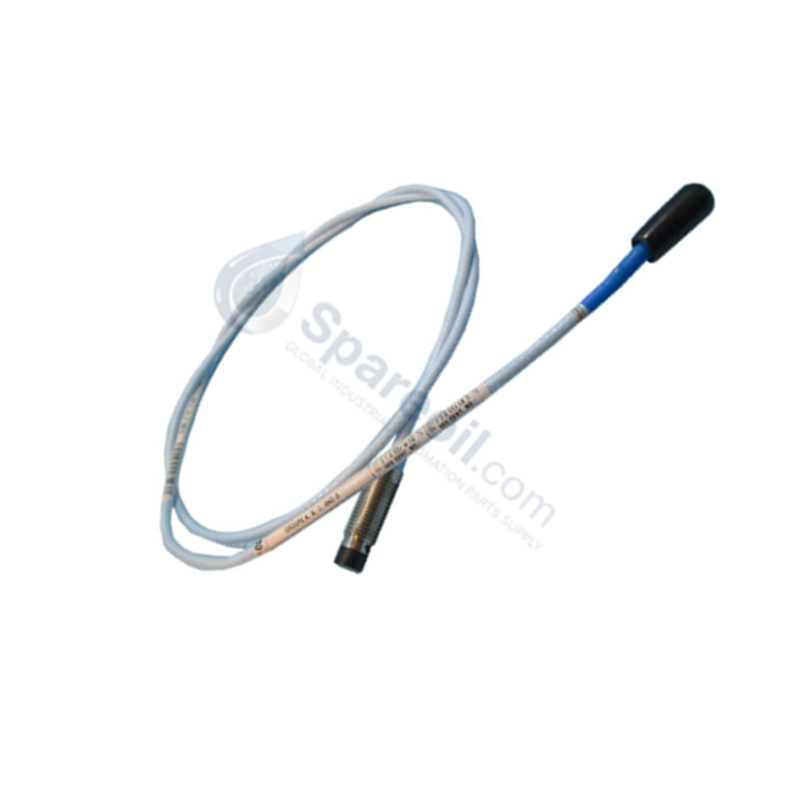

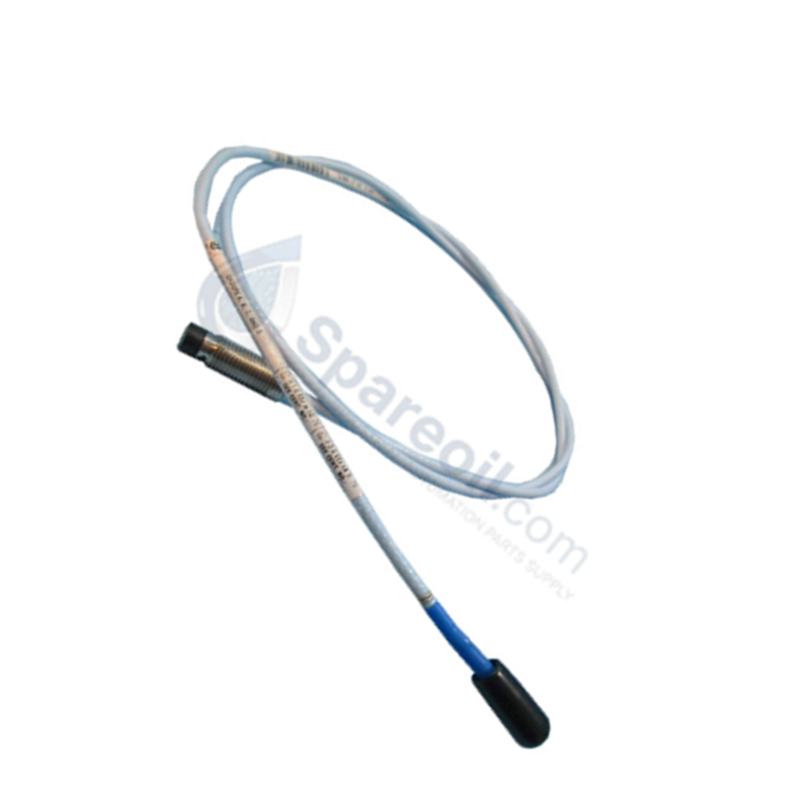

يعمل مسبار التقارب Bently Nevada 330103-00-04-10-02-05، والمدرج أيضًا باسم 330103 Proximity Probe، كعنصر أجهزة مخصص لمراقبة الاهتزاز والإزاحة ضمن أنظمة محولات 3300 XL Transducer System. يستخدم مكون الأجهزة الحثي السلبي هذا تعديل التردد اللاسلكي عالي التردد لتتبع معلمات الفجوة المادية بالنسبة لعمود هدف دوار، مع إخراج اختلافات جهد متناسبة مستمرة عبر واجهة محورية قياسية غير مدرعة دون اتصال ميكانيكي بالسطح.
توضيح اللاحقة ومصفوفة النموذج
- 330103: تسمية الأجهزة الأساسية لتكوين مسبار التقارب 3300 XL 8 مم الذي يتميز بهندسة سن لولبي متري M10 × 1 بدون درع.
- -00: خيار الطول غير المسنن، يشير إلى طول أسطوانة ناعمة 0.0 مم (0.0 بوصة).
- -04: خيار طول الهيكل الإجمالي، يشير إلى طول جسم ملولب إجمالي 40 مم.
- -10: خيار الطول الكلي، يؤسس مسار اتصال مدمج بطول 1.0 متر (3.3 قدم).
- -02: خيار الموصل والكابل الذي يحدد موصل ClickLoc محوري مصغر مقترنًا بقلب كابل كهربائي قياسي.
- -05: خيار موافقة الوكالة، الذي يحدد شهادات CSA وATEX وIECEx المدمجة للنشر في المناطق الخطرة.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | 330103-00-04-10-02-05 |
| العلامة التجارية | Bently Nevada |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.423 كجم (1.5 كجم مواصفات وزن الشحن) |
| الأبعاد | قطر طرف المسبار 8 مم، طول الهيكل 40 مم، سن لولبي متري M10 × 1 |
| درجة حرارة التشغيل | -51 درجة مئوية إلى +177 درجة مئوية |
| استهلاك الطاقة | مستشعر سلبي يعمل حصريًا بواسطة مصدر طاقة حلقة Proximitor خارجي |
| مادة طرف المسبار | كبريتيد البوليفينيلين (PPS) |
| مادة غلاف المسبار | الفولاذ المقاوم للصدأ AISI 303 أو 304 (SST) |
| نوع الموصل | واجهة ClickLoc محورية مصغرة |
المراقبة الميكانيكية والسمات الفنية TSI
تتطلب حلقة مستشعر تيار الدوامة ملفات معايرة مطابقة دقيقة لمعدنية الهدف للحفاظ على حدود قياس مسبار تيار الدوامة المقصودة عبر نطاق الإزاحة الكامل. أثناء الترتيب والتشغيل الهيكلي، يجب على فنيي الميدان اتباع بروتوكول صارم للتحقق من جهد الفجوة، وتعديل العمق الميكانيكي لجسم M10 × 1 حتى يقيس مستوى التيار المستمر الثابت تمامًا -10 فولت تيار مستمر عند النقطة الوسطى الهندسية لحقل التتبع الخطي. يضمن هذا الإعداد الأساسي دقة قياس ثابتة تحت ديناميكيات الدوار السريعة ويحد من الأخطاء العابرة الناتجة عن النمو الحراري للآلة. تتم إدارة عزل الإشارة وقمع التداخل بواسطة تصميم الدرع الداخلي المستمر داخل غلاف الكابل غير المدرع.
الأسئلة المتداولة
س: ما هو حد التعامل المادي الذي ينطبق على واجهة موصل ClickLoc المحورية المصغرة؟
ج: يجب توصيل واجهة ClickLoc وفصلها يدويًا فقط. يؤدي استخدام أدوات ميكانيكية مثل الزراديات إلى تشويه دائم لغلاف أسطوانة التلامس المطلية بالذهب، مما يغير المعاوقة الكلية للحلقة.
س: هل يمكن لوحدة المسبار بطول 1.0 متر هذه تجاوز كابل تمديد والاتصال مباشرة بالطرف الرف؟
ج: لا. المسبار هو عنصر حثي يتطلب كابل تمديد 3300 XL مطابق للمعاوقة لتشكيل خط نقل متوازن كامل بطول 5.0 أو 9.0 أمتار مضبوط على تردد الإثارة لمستشعر Proximitor المضيف.
س: كيف تؤثر طبقة من زيت تشحيم الآلة الاصطناعي على طرف المسبار على معايرة الإخراج الخام؟
ج: مادة طرف كبريتيد البوليفينيلين (PPS) غير موصلة. لا تغير زيوت التشحيم غير الموصلة القياسية مسار اختراق تيار الدوامة عالي التردد أو تحول نطاق المعايرة الخطي.
إرشادات التركيب الميداني
- نظف فتحة السن اللولبي المتري M10 × 1، وتأكد من أن الواجهة خالية من بقايا معدن الحفر أو المواد المانعة للتسرب القديمة أو طبقة الكربون.
- اربط جسم المسبار المصنوع من الفولاذ المقاوم للصدأ بطول 40 مم في فتحة التركيب يدويًا للقضاء على مخاطر التشابك اللولبي.
- قم بتوصيل مقياس متعدد رقمي خارجي بنقاط اختبار حلقة Proximitor لمراقبة خرج الجهد النشط أثناء تعديل العمق النهائي.
- قم بتدوير أسطوانة المسبار ببطء حتى يتطابق التحقق من جهد الفجوة مع فهرس الأساس -10 فولت تيار مستمر.
- أحكم ربط الصمولة السداسية الخارجية بإحكام على الجدار الهيكلي للآلة للحفاظ على الفجوة الهوائية التي تم التحقق منها تحت اهتزاز التشغيل المستمر، واختم الوصلة المحورية ضد الرطوبة باستخدام شريط عازل ذاتي اللصق.
