330103-00-09-05-02-00 مسبار التقارب Bently Nevada

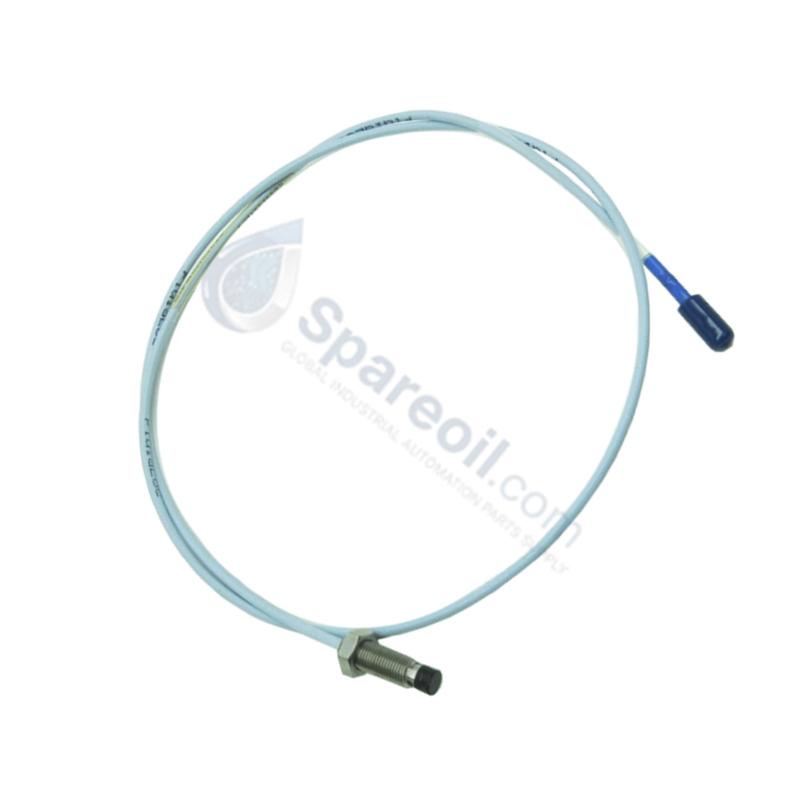

Bently Nevada 330103-00-09-05-02-00 مسابر التقارب 3300 XL

Bently Nevada 330103-00-09-05-02-00 مسابر التقارب 3300 XL

التوفر: 10 متوفر في المخزون

يعمل المجس Bently Nevada 330103-00-09-05-02-00، والمدرج أيضًا تحت اسم 330103 Proximity Probe، كعنصر أجهزة مخصص لإزاحة التيار الدوامي واستشعار الاهتزاز...

رمز المنتج: 330103-00-09-05-02-00

Manufacturer: Bently Nevada
Product No.: 330103-00-09-05-02-00
Product Type: مستشعرات التقارب
Product Origin: USA
Payment:T/T, Western Union
Weight: 1300g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

يعمل المجس Bently Nevada 330103-00-09-05-02-00، والمدرج أيضًا تحت اسم 330103 Proximity Probe، كعنصر أجهزة مخصص لإزاحة التيار الدوامي واستشعار الاهتزاز ضمن أنظمة محولات التقارب 3300 XL Proximity Transducer System.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	330103-00-09-05-02-00
العلامة التجارية	بينتلي نيفادا
المنشأ	الولايات المتحدة
نوع المسبار	مسبار تقارب التيار الدوامي
قطر الطرف	8 ملم
طول جسم المسبار	9 ملم
طول الكابل المدمج	5 م
الموصل	موصل ClickLoc ذاتي الغلق
المادة المستهدفة الموصى بها	الفولاذ أو المعادن الموصلة الأخرى
نطاق القياس	إزاحة تصل إلى 4 ملم (تعتمد على النظام)
استجابة التردد	مناسبة لمراقبة الاهتزاز حتى حوالي 15 كيلو هرتز
درجة حرارة التشغيل	-51 إلى +177 درجة مئوية
استهلاك الطاقة	مستشعر سلبي يتم تشغيله بواسطة واجهة Proximitor خارجية
الأبعاد	قطر الطرف 8 ملم، طول الجسم 9 ملم
الوزن	0.35 كجم

معايرة مسبار التيار الدوامي وديناميكيات الدوار

يستخدم مسبار التقارب 3300 XL 8 مم معايرة مسبار التيار الدوامي لتحويل مسافات الفجوة الفيزيائية إلى جهد كهربائي متناسب. عند إقرانه بمستشعر 3300 XL Proximitor متوافق، يسمح النظام بالتحقق الدقيق من جهد الفجوة بجهد مستهدف اسمي قدره -10 فولت تيار مستمر في مركز النطاق الخطي. يقلل هذا التكوين الكهربائي من مشكلات قمع التداخل عندما يتم تركيب العديد من المجسات بالقرب المادي من بعضها البعض على طول غلاف الآلة. يتيح خرج الإشارة عالي التردد الناتج تحديد ديناميكيات الدوار بدقة، بما في ذلك اهتزاز العمود الديناميكي وموضعه والتمدد الحراري المحوري.

الأسئلة المتداولة

س: كيف يؤثر خيار الكابل المدمج بطول 5 أمتار على اختيار مكونات الحلقة النهائية؟

ج: يتضمن 330103-00-09-05-02-00 طول كابل مدمج بطول 5 أمتار، مما يعني أنه يجب توصيله مباشرة بمستشعر Proximitor مطابق بطول 5 أمتار دون أي كابلات تمديد وسيطة. يؤدي خلط المكونات المكونة لأطوال نظام كلية مختلفة إلى تغيير المعاوقة الكهربائية المعايرة ويشوه معايرة مسبار التيار الدوامي.

س: ما هي معلمات التحقق المادي التي يتم فحصها لتحديد الموضع الصحيح أثناء المعايرة الثابتة؟

ج: يجب على الفنيين إجراء التحقق من جهد الفجوة عبر مخارج طرف Proximitor. يجب أن يستمر الضبط الميكانيكي للمسمار حتى يستقر جهد التيار المستمر عند الهدف القياسي -10 فولت تيار مستمر، مما يشير إلى أن طرف المسبار في الموضع الصحيح بالنسبة للعمود لمراقبة ديناميكيات الدوار الديناميكية.

إرشادات التركيب الميداني

ربط الخيط الميكانيكي: اربط جسم المسبار الذي يبلغ طوله 9 ملم بإحكام في مجموعة التثبيت. تجنب الإفراط في الشد بما يتجاوز الحدود الهندسية القياسية للمستشعرات 8 ملم لحماية ملف الاستشعار من إجهاد الغلاف الداخلي.
منع تلوث الموصل: تأكد من أن واجهة موصل ClickLoc المحورية ذاتي الغلق جافة وخالية تمامًا من الزيت أو الشحوم أو سوائل المعالجة. أغلق الوصلة بأحذية مناسبة أو شريط عازل ذاتي اللصق.
حدود انحناء الكابل: قم بتوجيه الكابل القياسي المدمج بطول 5 أمتار مع احترام حدود نصف قطر الانحناء الهيكلي. يؤدي الانحناء الضيق أو الثنيات الحادة إلى تشويه الهندسة المحورية الداخلية، مما يغير معاوقة الإشارة ويزيد من الضوضاء عالية التردد.
إنهاء سطح مسار الهدف: يجب أن تفي منطقة الهدف على العمود الدوار بتفاوتات التذبذب الميكانيكي وأن تكون خالية من العيوب المعدنية أو الخدوش العميقة أو اختلافات طلاء الكروم لضمان استجابة تردد خطية تصل إلى 15 كيلو هرتز.
