330103-00-09-10-02-CN صحيفة بيانات ودليل فني لسلسلة Bently Nevada

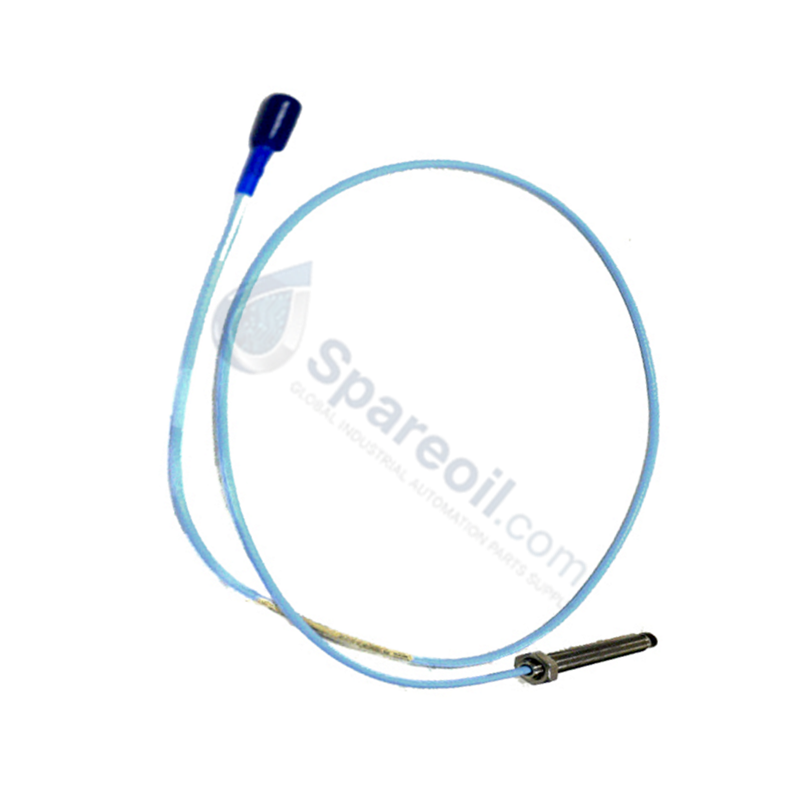

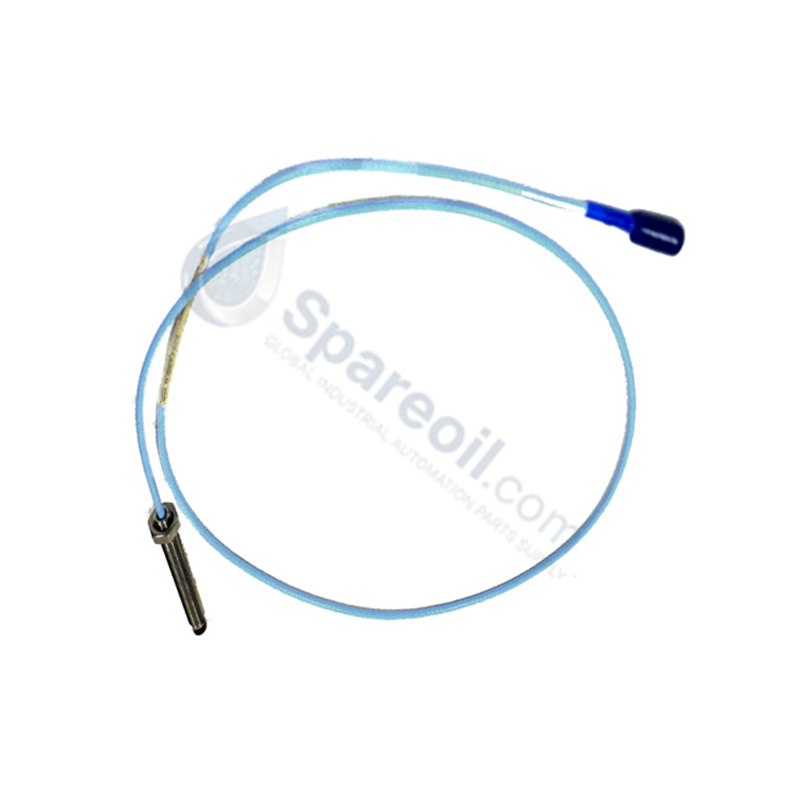

Bently Nevada 330103-00-09-10-02-CN مجسات التقارب 3300 XL

Bently Nevada 330103-00-09-10-02-CN مجسات التقارب 3300 XL

التوفر: 10 متوفر في المخزون

يعمل Bently Nevada 330103-00-09-10-02-CN، والمُصنف أيضًا كمسبار التقارب 330103، كمكون مادي مخصص لاستشعار الإزاحة والاهتزاز بالتيار الدوامي ضمن منصات نظام...

رمز المنتج: 330103-00-09-10-02-CN

Manufacturer: Bently Nevada
Product No.: 330103-00-09-10-02-CN
Product Type: مستشعرات التقارب
Product Origin: USA
Payment:T/T, Western Union
Weight: 350g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

يعمل Bently Nevada 330103-00-09-10-02-CN، والمُصنف أيضًا كمسبار التقارب 330103، كمكون مادي مخصص لاستشعار الإزاحة والاهتزاز بالتيار الدوامي ضمن منصات نظام محول التقارب 3300 XL.

تفكيك اللاحقة ومصفوفة النموذج

خانة الخيار	الرمز المكون	التعريف التقني
خيار الطول غير الملولب	00	0 ملم
خيار الطول الإجمالي للغلاف	09	90 ملم
خيار الطول الكلي	10	1.0 متر (3.3 قدم)
خيار الموصل ونوع الكابل	02	موصل محوري مصغر ClickLoc، كابل قياسي
خيار موافقة الوكالة	CN	موافقات خاصة بالبلد

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	330103-00-09-10-02-CN
العلامة التجارية	Bently Nevada
المنشأ	الولايات المتحدة الأمريكية
قطر رأس المسبار	8 ملم
الطول غير الملولب	0 ملم
الطول الإجمالي للغلاف	90 ملم
الطول الكلي	1.0 متر (3.3 قدم)
نوع الموصل	موصل محوري مصغر ClickLoc
نوع الكابل	كابل قياسي
درجة حرارة التشغيل	-51 إلى +177 درجة مئوية
استهلاك الطاقة	عنصر جهاز سلبي يتم تشغيله بواسطة مستشعر التقارب (Proximitor Sensor)
الأبعاد	جسم ملولب M10 × 1
الوزن	0.35 كجم

التحقق من جهد الفجوة (أهداف -10 فولت تيار مستمر)

يتطلب مسبار التقارب 3300 XL بحجم 8 مم فجوة ميكانيكية دقيقة بالنسبة للعمود المستهدف لتنفيذ تحويل مستمر للتيار الدوامي ضمن نطاقه الخطي المعاير. خلال مرحلة التثبيت الميكانيكي، يجب تنفيذ التحقق من جهد الفجوة عبر نقاط اختبار طرف مستشعر التقارب، مستهدفًا قيمة اسمية تبلغ -10 فولت تيار مستمر. يضمن تحقيق هذا الجهد المحدد أن طرف المسبار يقع عند نقطة المنتصف الهندسية الدقيقة للطيف الكلي للإزاحة الخطية. تؤدي الانحرافات عن هذا الإزاحة المستهدفة إلى المساس بدقة تتبع ديناميكيات الدوار وتسبب تشويش البيانات تحت حركة العمود الديناميكية الثقيلة.

الأسئلة المتداولة

س: كيف يتم التحقق من هدف التحقق من جهد الفجوة أثناء التثبيت الأولي؟

ج: قم بتوصيل مقياس فولت رقمي بأطراف "OUT" و "COM" لمستشعر التقارب القريب. اضبط الوضع الميكانيكي لجسم المسبار حتى تستقر الإشارة عند -10 فولت تيار مستمر، مما يشير إلى تحقيق مسافة الفجوة الفيزيائية الصحيحة.

س: هل يمكن قطع أو تعديل طول الكابل القياسي المدمج بطول 1.0 متر؟

ج: لا. يشكل الطول الفيزيائي والكهربائي الكلي لكابل المسبار عنصرًا أساسيًا في دائرة التردد اللاسلكي المضبطة. يؤدي تغيير طول الكابل إلى تغيير مقاومة النظام، مما يبطل المعايرة ويدمر دقة قياس المسبار.

إرشادات التثبيت الميداني

قيود عزم الدوران الميكانيكي: ثبت جسم المسبار الملولب M10 x 1 في دعامة التثبيت باستخدام أداة عزم دوران معايرة. لا تتجاوز حدود عزم الدوران الهندسية القياسية لتجنب التشوه الميكانيكي لتجميع الملف الداخلي.
عزل الموصل المحوري: تأكد من أن نقطة توصيل ClickLoc المحورية المصغرة نظيفة وخالية من الزيت أو الرطوبة أو المواد الجزيئية. اغلق الوصلة تمامًا باستخدام شريط عازل كهربائي ذاتي الانصهار أو أغطية حماية بيئية.
حدود انحناء الكابل: قم بتوجيه الكابل القياسي على طول هيكل الجهاز مع احترام لوائح الحد الأدنى لنصف قطر الانحناء. تجنب الانحناءات الحادة أو نقاط الضغط التي قد تؤدي إلى تدهور درع التردد اللاسلكي الداخلي.
حالة سطح مسار الهدف: تحقق من أن منطقة مسار عمود الهدف ناعمة ميكانيكيًا ومتجانسة التركيب لتقليل إشارات الخروج الكهربائي التي تفسد سجل الاهتزاز الديناميكي.
