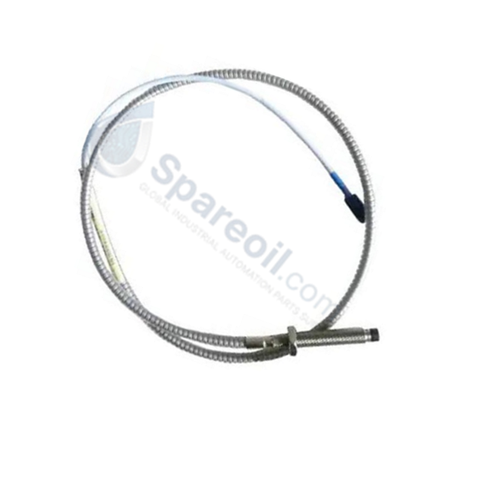

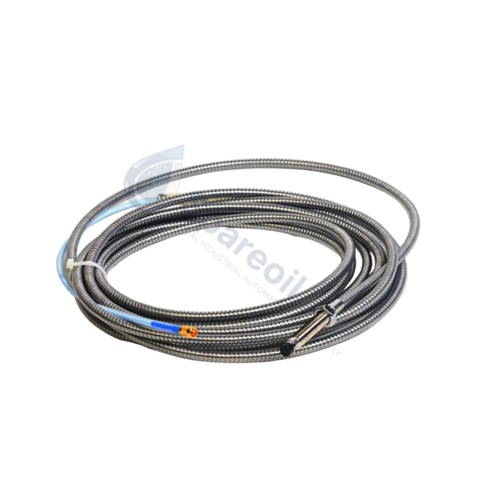

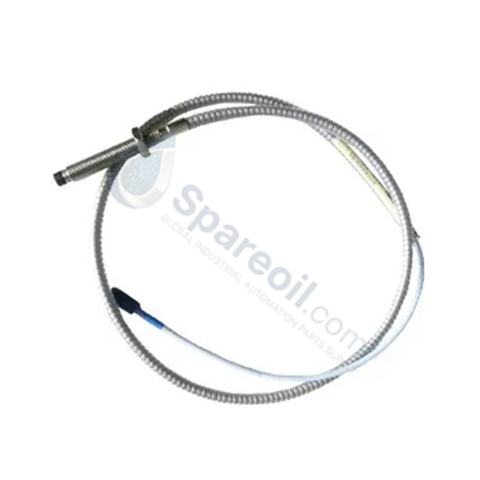

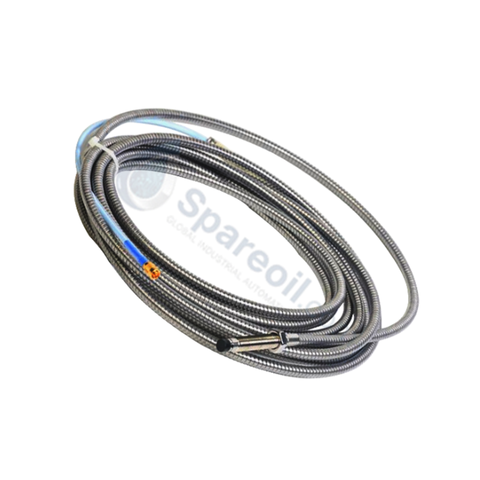

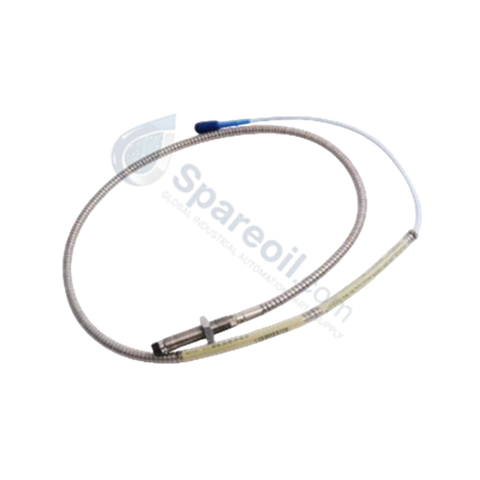

تم تصميم Bently Nevada 330104-00-13-05-02-00 (مسبار التقارب 330104) لتتبع إزاحة العمود بدون تلامس في شبكات نظام حماية الآلات 3300 XL، ويوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. ينشئ المكون مجال تيار دوامي محليًا مقابل أعمدة الآلات الدوارة أو الترددية، ويحول انحرافات الفجوة الفيزيائية إلى تغييرات عالية التردد في المعاوقة يتم نقلها عبر كابل متحد المحور مصغر إلى واجهة مستشعر Proximitor خارجية.
تفكيك اللاحقة ومصفوفة النموذج
| الرمز | فئة الخيار | التكوين الفني |
|---|---|---|
| 330104 | النموذج الأساسي | مسبار التقارب 3300 XL 8 مم، خيط متري |
| 00 | طول غير مسنن | 0 مم |
| 13 | الطول الكلي للغلاف | 130 مم |
| 05 | الطول الكلي | 0.5 متر (1.6 قدم) |
| 02 | نوع الموصل والكابل | موصل ClickLoc متحد المحور مصغر، كابل قياسي |
| 00 | موافقة الوكالة | غير مطلوب |
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | 330104-00-13-05-02-00 |
| الماركة | Bently Nevada |
| المنشأ | الولايات المتحدة الأمريكية |
| قطر طرف المسبار | 8 مم |
| مادة طرف المسبار | كبريتيد البوليفينيلين (PPS) |
| مادة غلاف المسبار | فولاذ مقاوم للصدأ AISI 303 أو 304 (SST) |
| درجة حرارة التشغيل | -51 إلى +177 درجة مئوية |
| استهلاك الطاقة | مستشعر سلبي (يعمل بواسطة حلقة عبر وحدة Proximitor خارجية) |
| الأبعاد | طول الغلاف 130 مم، طول الكابل الكلي 0.5 متر |
| الوزن | وزن الشحن 2.0 كجم |
التحقق من جهد الفجوة (أهداف -10 فولت تيار مستمر)
يتطلب معايرة المجال التحقق الصارم من جهد الفجوة لتثبيت المسبار ضمن نطاق القياس الخطي. أثناء التثبيت، يجب ضبط العمق الميكانيكي للغلاف المصنوع من الفولاذ المقاوم للصدأ بطول 130 مم في تجويف التركيب مع قراءة جهد الانحياز تيار مستمر الناتج من دائرة Proximitor المقابلة. يجب على الفنيين وضع طرف المسبار لتأمين هدف التحقق من جهد الفجوة الساكن بدقة -10 فولت تيار مستمر، مما يضع وجه الهدف في المركز الدقيق لمنحنى المعايرة الخطي. يضمن هذا الموضع الميكانيكي الدقيق خرجًا خطيًا لمراقبة ديناميكيات الدوار الديناميكية ويزيد من قمع التداخل بين أزواج المستشعرات القريبة جدًا.
الأسئلة الشائعة
س: هل يمكن لمسبار هذا الطول الإجمالي 0.5 متر الاتصال مباشرة بمستشعر Proximitor قياسي بطول 5.0 أمتار؟
ج: لا. تتطلب حلقة محول التقارب طولًا كهربائيًا متطابقًا. يجب إقران مسبار بطول إجمالي 0.5 متر حصريًا بكابل تمديد بطول 4.5 متر لتلبية معلمة الطول الكهربائي الكلي للنظام البالغة 5.0 أمتار لـ Proximitor.
س: ما هي الوظيفة الميكانيكية لموصل ClickLoc المحوري المتكامل؟
ج: يعمل موصل ClickLoc الخيار 02 كواجهة محورية بقفل إيجابي تقاوم الانفصال بسبب الاهتزاز. إنه اتصال جاف ويجب أن يبقى نظيفًا وخاليًا من مواد التشحيم أو الرطوبة لمنع تدهور الإشارة.
إرشادات التركيب في الموقع
- قيود عزم الدوران للتركيب: عند تركيب غلاف المسبار ذي الخيط المتري بطول 130 مم في منفذ غلاف الآلة، حدد عزم الدوران الميكانيكي بحد أقصى 33.9 نيوتن متر (300 بوصة رطل) لمنع ربط الخيوط أو تشوه الغلاف الهيكلي.
- نصف قطر انحناء الكابل المحوري: قم بتوجيه مجموعة الكابل القياسية بطول 0.5 متر بنصف قطر انحناء لا يقل عن 25.4 مم (1.0 بوصة) لحماية طبقات التدريع المحوري الداخلية من التعب الميكانيكي.
- عزل أرضي الموصل: تأكد من أن الغلاف الموصل الخارجي لمفصل موصل ClickLoc معزول عن غلاف الآلة. يجب أن تنتهي جميع دروع الإشارة عند أرضية الطرف المشترك لحاوية المراقبة لمنع حلقات الأرضي.
