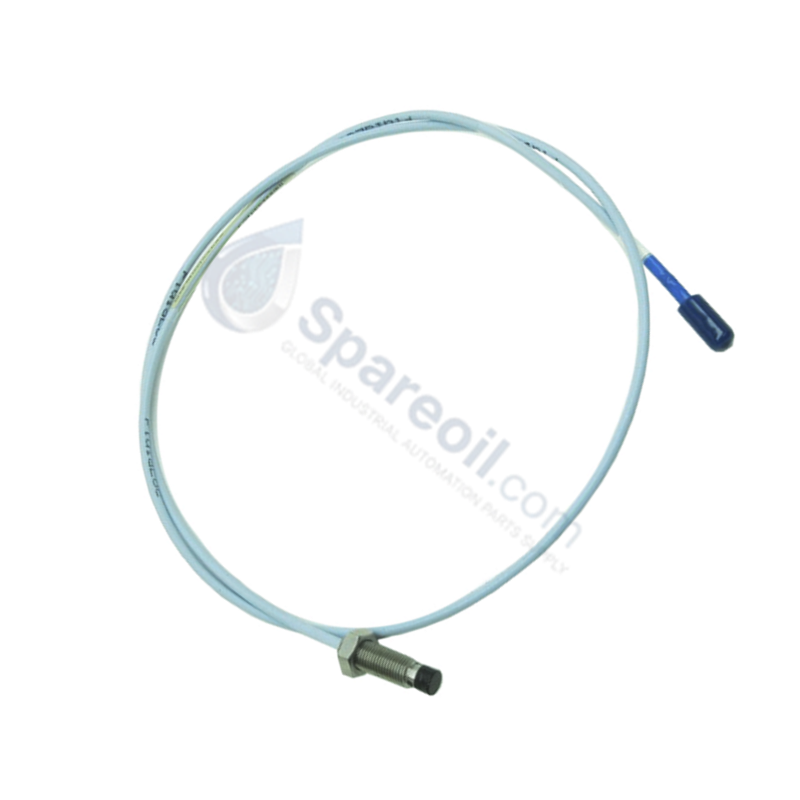

يعمل المجس Bently Nevada 330104-000-040-10-02-05، والمُدرج أيضًا في الفهرس باسم المجس الاستقرائي 330104، كمكون مادي مخصص لاستشعار التقارب والاهتزاز ضمن منصات مراقبة الآلات 3300 XL. يقوم الجهاز الذي يقوم بالتحقق من الإزاحة المادية بترجمة ديناميكيات الدوار الميكانيكية إلى انحرافات جهد متناسبة عبر دوائر قياس المجس الدوامي عالي التردد.
توضيح اللاحقة ومصفوفة النموذج
| رمز اللاحقة | وصف الخيار | المعلمة الفنية |
|---|---|---|
| 330104 | النموذج الأساسي | مجس تقاربي 3300 XL 8 مم مثبت عكسيًا |
| -000 | خيار الطول غير الملولب | 0 مم |
| -040 | خيار الطول الكلي للغطاء | 40 مم |
| -10 | خيار الطول الكلي | 1.0 متر (3.3 قدم) |
| -02 | خيار الموصل ونوع الكابل | موصل ClickLoc محوري مصغر، كابل مدرع قياسي |
| -05 | خيار موافقة الوكالة | اعتمادات عالمية متعددة للمناطق الخطرة (معيار ATEX/IECEx/CSA) |
مواصفات الجهاز
| المعلمة | المواصفات |
|---|---|
| النموذج | 330104-000-040-10-02-05 |
| العلامة التجارية | Bently Nevada |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | حوالي 2 كجم |
| الأبعاد | قطر طرف المجس 8 مم، الطول الكلي للغطاء 40 مم |
| درجة حرارة التشغيل | -35 درجة مئوية إلى +120 درجة مئوية (-31 درجة فهرنهايت إلى +248 درجة فهرنهايت) |
| استهلاك الطاقة | مكون سلبي يعمل عبر حلقة مستشعر Proximitor خارجية |
| واجهة الربط البيني | موصل ClickLoc محوري مصغر |
| الحماية الميكانيكية | درع مرن مدمج |
التحقق من جهد الفجوة وديناميكيات الدوار
يتطلب النشر المادي لهذا المستشعر مقاس 8 مم التحقق الدقيق من جهد الفجوة لتخطيط الحركات الهيكلية بدقة ضمن نافذة المعايرة الخطية. أثناء المعايرة الميكانيكية الساكنة، يجب ضبط الفجوة الفيزيائية حتى يتتبع خرج الدائرة هدفًا يبلغ -10 فولت تيار مستمر، مما يثبت النظام عند نقطة المنتصف الخطية. يضمن تحسين جهد خط الأساس هذا أن قياس المجس الدوامي يفسر ديناميكيات الدوار عالية السرعة بشكل صحيح، متجنبًا تدهور الإشارة أو تشبعها خلال دورات الاهتزاز التشغيلية القصوى.
الأسئلة الشائعة
س: هل يدعم هذا التجميع السلبي للمجس التقاربي التبديل في الموقع دون إعادة معايرة الحلقة بالكامل؟
ج: نعم. تتميز مجسات سلسلة 3300 XL 8 مم بخصائص كهربائية داخلية متطابقة، مما يسمح بتبادل المكونات المباشر دون الحاجة إلى معايرة يدوية في الموقع للمجس Proximitor المرتبط.
س: ما هي مخاطر الأداء المستمر إذا انحرف الطول الكهربائي الكلي عن مواصفات النظام القياسية؟
ج: يؤدي ربط أو تعديل طول الكابل الفيزيائي إلى تغيير الحث والسعة الكليين للحلقة. يؤدي ذلك إلى تشويه معايرة ضبط التيار الدوامي مباشرة، مما يتسبب في أخطاء في القياس وتحويل موضع خط الأساس الاسمي -10 فولت تيار مستمر.
إرشادات التركيب في الموقع
قم بتثبيت جسم خيط المجس بإحكام في دعامة شديدة التحمل لعزل التجميع الداخلي عن الرنين الهيكلي الثانوي. تأكد من الحفاظ على خلوص مادي كافٍ بين الطرف مقاس 8 مم والمعادن الموصلة المحيطة لمنع التفاعل الدوامي الطرفي غير المقصود. قم بلف التجميع في المنفذ حتى يستقر جهد الفجوة الديناميكي عند -10 فولت تيار مستمر بالضبط على مقياس فولت رقمي معاير. قم بتثبيت صواميل القفل الخارجية على حدود عزم الدوران الهندسية القياسية للقضاء على الانجراف الناتج عن التمدد الحراري التشغيلي. حافظ على واجهة توصيل ClickLoc المحورية نظيفة وجافة داخل صندوق توصيل محكم الغلق.
