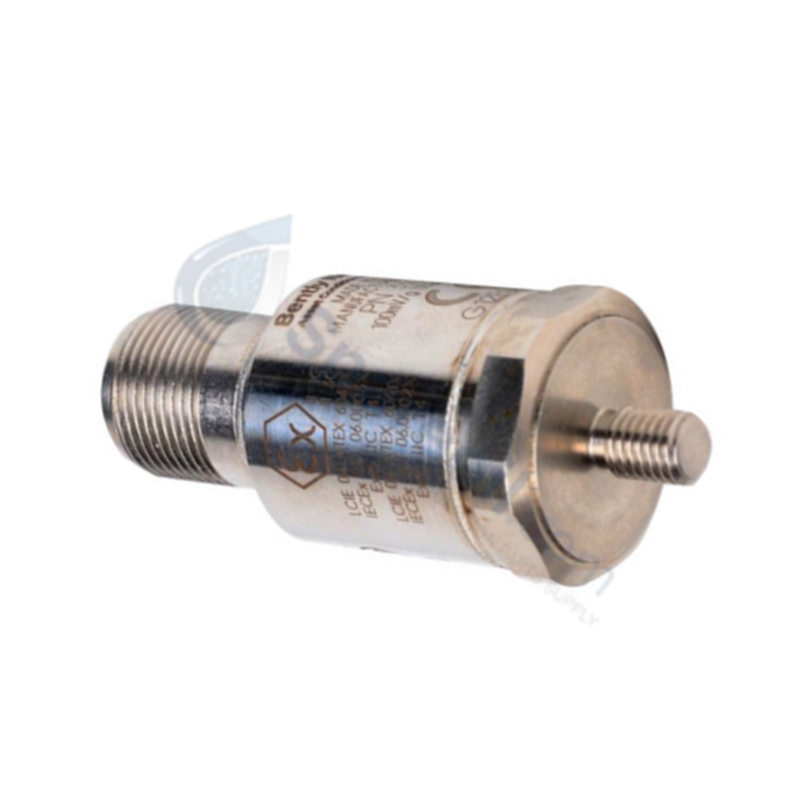

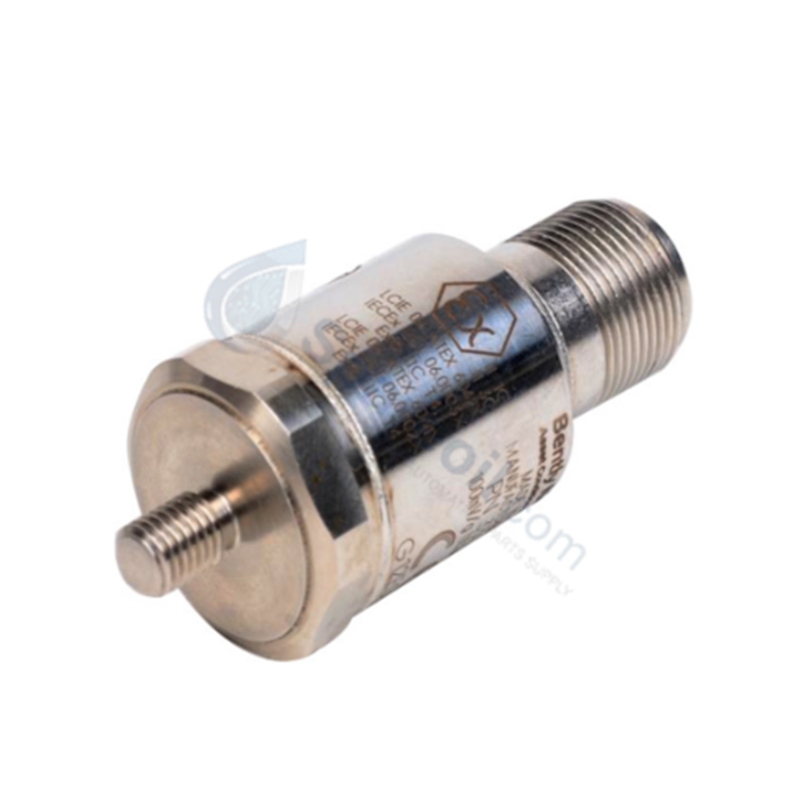

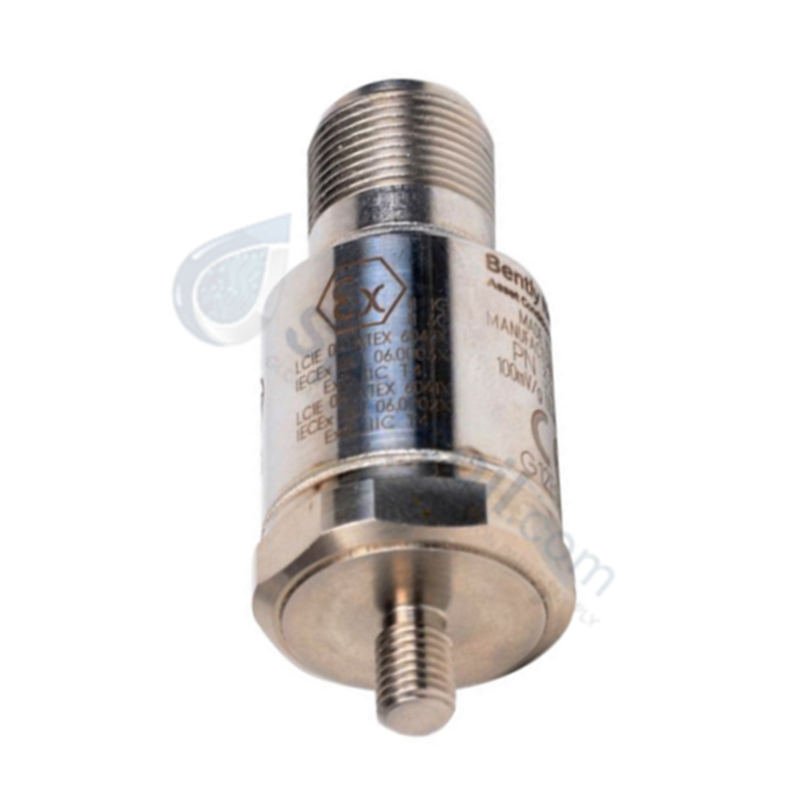

تم تكوينه لقياس الاهتزازات الزلزالية في منصات مراقبة حالة الماكينة، ويوفر Bently Nevada 330400-01-00 (مقياس التسارع 330400) تنفيذًا ماديًا مباشرًا لتحويل إشارة التسارع إلى الجهد.
مواصفات الجهاز
| المعلمة | المواصفات |
|---|---|
| النموذج | 330400-01-00 |
| العلامة التجارية | Bently Nevada |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.10 كجم |
| الأبعاد | 2.30 سم × 2.30 سم × 5.90 سم |
| درجة حرارة التشغيل | النطاق الصناعي القياسي |
| استهلاك الطاقة | يعمل بالطاقة الحلقية عبر الشاشة |
| الحساسية | 10.2 mV/m/s2 (100 mV/g) |
| نطاق التسارع | 490 m/s2 (50 g) ذروة |
| خطية السعة | +/- 1% إلى 490 m/s2 (50 g) ذروة |
ديناميكيات الدوار وسلامة الإشارة
تم تصميم 330400-01-00 لالتقاط بيانات التسارع الحيوية لتحليل ديناميكيات الدوار. على عكس مجسات تيار الدوامة التي تتطلب أهداف -10 فولت تيار مستمر للتحقق من جهد الفجوة، يعتمد مقياس التسارع هذا على عنصره الكهروإجهادي الداخلي لإخراج إشارة تتناسب مع التسارع الزلزالي لغلاف الماكينة. للحفاظ على دقة الإشارة، من الضروري ضمان قمع قوي للتداخل باستخدام كابلات محمية عالية الجودة ومنخفضة الضوضاء. يجب مراعاة استجابة التردد للمحول عند مراقبة الآلات عالية السرعة، حيث أن الاهتزازات التي تتجاوز 15 كيلو هرتز، خاصة بالقرب من رنين الوحدة، ستؤدي إلى تدهور كبير في نطاق التسارع الفعال.
الأسئلة الشائعة
س: هل يسمح اللاحقة -01-00 بتبديل المستشعر السريع أثناء تشغيل الشاشة؟
ج: بشكل عام، يمكن فصل المستشعرات، ولكن القيام بذلك سيؤدي إلى حدوث خطأ في الدائرة المفتوحة في مدخل الشاشة. تأكد من تكوين الشاشة لتجاهل القناة أو تجاوزها إذا كانت هناك حاجة إلى تبديل سريع للصيانة.
س: ما هو المتطلب لتركيب مسمار UNF 1/4-28 المدمج؟
ج: يجب أن تكون واجهة التركيب مسطحة وملساء لمنع توهين الترددات العالية. يجب شد المسمار إلى قيم عزم الدوران المحددة الموصى بها لسطح التركيب لضمان اقتران صلب ونقل دقيق لبيانات الترددات العالية.
إرشادات التركيب الميداني
- تأكد من أن موقع تركيب غلاف الماكينة نظيف وخالٍ من الطلاء ومصنوع بشكل مسطح.
- ضع طبقة رقيقة من الشحم السيليكوني على قاعدة المحول لتسهيل نقل الطاقة عالية التردد قبل ربط مسمار UNF 1/4-28 في فتحة التركيب.
- ثبت المحول بإحكام على السطح. تجنب الإفراط في الشد، مما قد يتلف المسمار المدمج أو غلاف المحول.
- وجه كابل الواجهة بعيدًا عن خطوط التيار المتردد عالية الجهد لتقليل التداخل الكهرومغناطيسي. قم بتثبيت الكابل بمشابك على فترات متكررة لمنع إجهاد الموصل وتقليل ضوضاء الكابل الناتجة عن الاهتزاز.
- قم بإجراء فحص صحة المستشعر عن طريق التحقق من خرج جهد التحيز عند طرف الشاشة قبل بدء تشغيل الجهاز.
