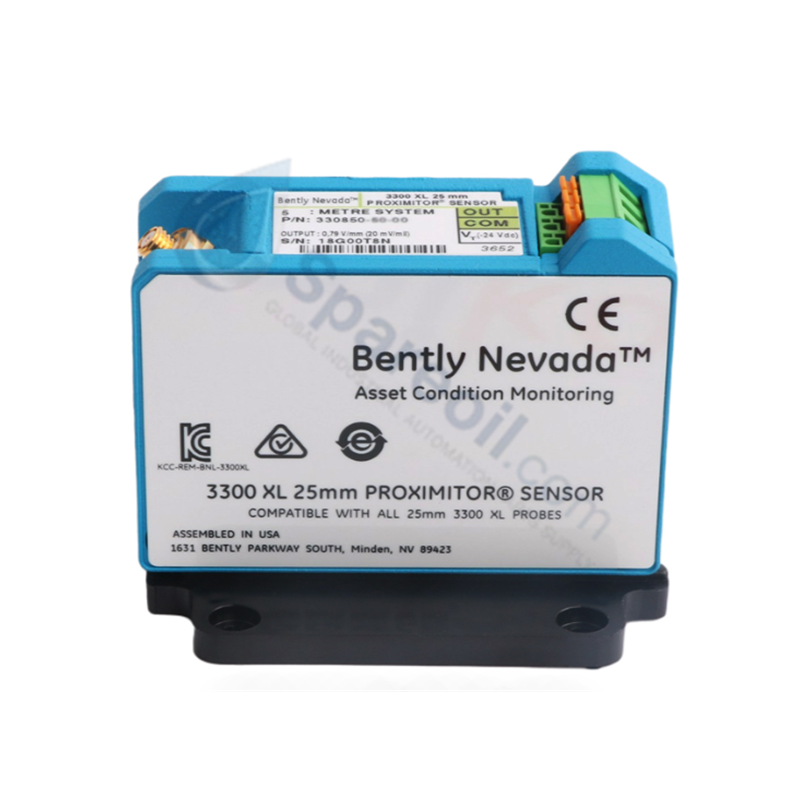

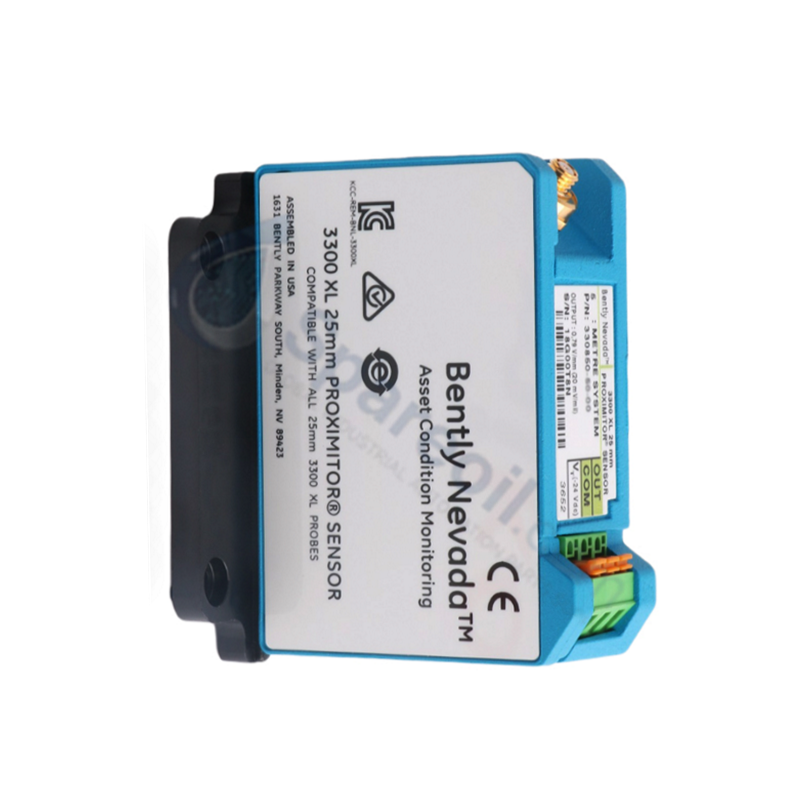

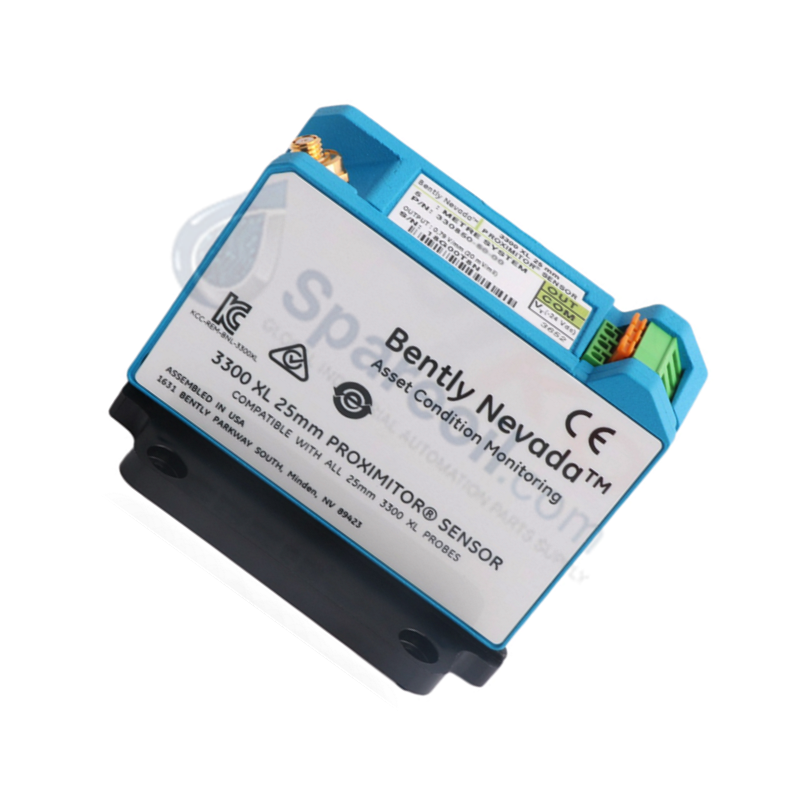

تم تكوين BENTLY NEVADA 330850-51-05 (مستشعر التقارب BENTLY NEVADA 330850 3300 XL 25 مم) لقياس الإزاحة عالية التردد في شبكات مراقبة الآلات الدوارة، ويوفر معالجة إشارة فيزيائية مباشرة بين المسبار غير المتصل وأجهزة مراقبة الاهتزاز.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| الموديل | 330850-51-05 |
| العلامة التجارية | Bently Nevada |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.255 كجم |
| الأبعاد | 60 مم × 60 مم × 100 مم |
| درجة حرارة التشغيل | -35 درجة مئوية إلى +85 درجة مئوية |
| استهلاك الطاقة | 12 مللي أمبير كحد أقصى |
| حساسية التزويد | < 2 مللي فولت تغير في الخرج لكل فولت تغير في الدخل |
مراقبة الميكانيكية وخصائص TSI
يستخدم الجهاز 330850-51-05 معايرة مسبار التيار الدوامي لتحويل تغيرات التقارب إلى إشارة قابلة للاستخدام. أثناء تكامل النظام، يجب على المهندسين إجراء التحقق من جهد الفجوة، مع الحفاظ على هدف -10 فولت تيار مستمر عند منتصف مدى الفجوة لضمان أقصى قدر من الخطية. تعتمد الدقة في تحليل ديناميكيات الدوار على هذا الانحياز؛ وقد تؤثر الانحرافات على النطاق الديناميكي. يتم تحقيق قمع التداخل عن طريق مراعاة الحد الأدنى من متطلبات تباعد المسابير لمنع التداخل عندما تكون أجهزة استشعار متعددة بحجم 25 مم نشطة داخل نفس غلاف المحمل.
الأسئلة المتكررة
س: كيف يؤثر جهد الإمداد على النطاق الخطي؟
ج: سيؤدي تشغيل المستشعر بجهد إمداد أكثر إيجابية من -23.5 فولت تيار مستمر إلى نطاق تشغيل خطي مقيد، مما قد يؤدي إلى تشبع الإشارة أثناء إزاحة العمود ذات السعة العالية.
س: هل يتوافق تكوين التركيب على سكة DIN مع الخزانات القياسية المؤرضة؟
ج: نعم، بشرط أن تكون سكة DIN مثبتة بإحكام بهيكل الخزانة للحفاظ على إمكانية التدريع المناسبة وتقليل RFI/EMI.
إرشادات التركيب في الموقع
- تأكد من أن حامل سكة DIN ثابت وتم التحقق من تأريضه الصحيح لهيكل الخزانة.
- قم بتوجيه الكابلات المحورية داخل قنوات محمية، مع الحفاظ على مسافة لا تقل عن 30 سم من خطوط التيار المتردد عالية الطاقة لمنع حدوث ضوضاء.
- تحقق من جهد الفجوة عند كتلة طرف المستشعر باستخدام مقياس متعدد عالي المقاومة قبل تشغيل الآلات.
- أحكم ربط جميع التوصيلات المحورية باليد؛ لا تستخدم عزم دوران مفرط لأنه قد يتلف عازل الموصل والوصلات الداخلية.
- تحقق من أن الدرع متصل عند طرف الشاشة فقط لتقليل خطر حلقات الأرض المتداولة.
