Bently Nevada 330901-00-40-10-02-05 مجسات التقارب 3300 NSv

Bently Nevada 330901-00-40-10-02-05 مجسات التقارب 3300 NSv

التوفر: 10 متوفر في المخزون

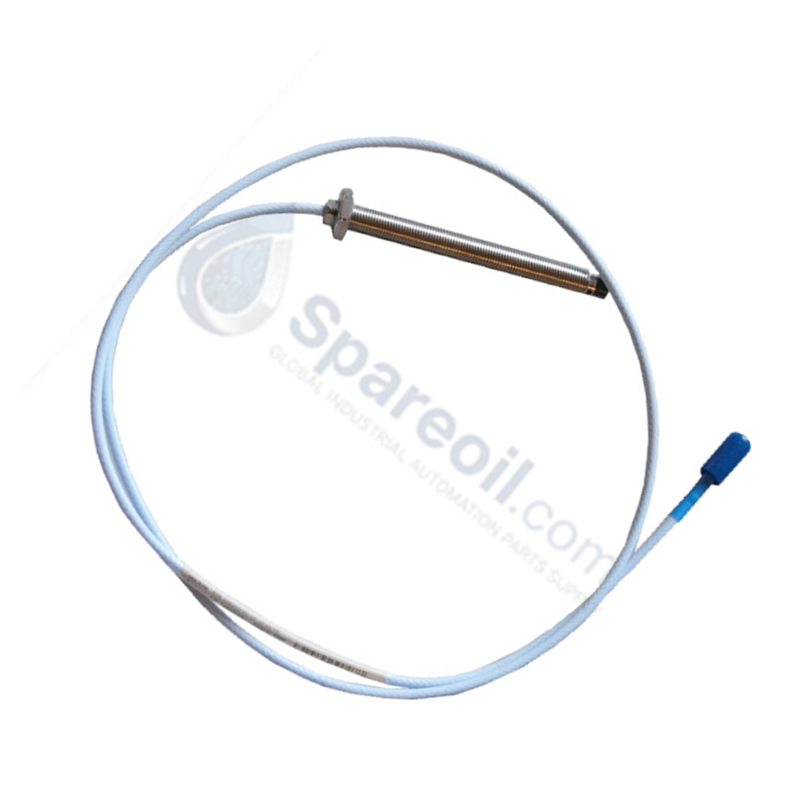

يعمل مسبار التقارب Bently Nevada 330901-00-40-10-02-05، والمدرج أيضًا باسم 3300 NSv، كمكون مادي مخصص لقياس الإزاحة الساكنة بدون تلامس والاهتزاز...

رمز المنتج: 330901-00-40-10-02-05

Manufacturer: Bently Nevada
Product No.: 330901-00-40-10-02-05
Product Type: مستشعرات التقارب
Product Origin: USA
Payment:T/T, Western Union
Weight: 1500g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

يعمل مسبار التقارب Bently Nevada 330901-00-40-10-02-05، والمدرج أيضًا باسم 3300 NSv، كمكون مادي مخصص لقياس الإزاحة الساكنة بدون تلامس والاهتزاز الديناميكي ضمن أنظمة حماية الماكينات. يقوم المحول بتحويل تغيرات الخلوص الفيزيائي إلى تغيرات في مقاومة التيار الدوامي عالية التردد، مع الحفاظ على خرج جهد خطي يتناسب مع مسافة الهدف دون تلامس ميكانيكي فيزيائي.

تفكيك اللاحقة ومصفوفة النموذج

رمز الخيار	تسمية المعلمة	المواصفات المكونة
00	خيار الطول غير الملولب	0.0 بوصة
40	خيار طول الغلاف الكلي	4.0 بوصة
10	خيار الطول الإجمالي	1.0 متر (39 بوصة)
02	خيار الموصل ونوع الكابل	موصل ClickLoc محوري مصغر، كابل قياسي
05	خيار موافقة الوكالة	موافقات متعددة

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	330901-00-40-10-02-05
العلامة التجارية	Bently Nevada
المنشأ	صنع في الولايات المتحدة الأمريكية
الوزن	1.5 كجم وزن الشحن
الأبعاد	غلاف ملولب 1/4-28 UNF، طول الغلاف 4.0 بوصة، الطول الإجمالي 1.0 متر
درجة حرارة التشغيل	-34 درجة مئوية إلى +177 درجة مئوية (-30 درجة فهرنهايت إلى +351 درجة فهرنهايت)
استهلاك الطاقة	عنصر محول سلبي (يعمل عبر مستشعر Proximitor)
مادة الغلاف	فولاذ مقاوم للصدأ AISI 304 (SST)
مادة الطرف	كبريتيد البوليفينيلين (PPS)
بناء الكابل	كابل مسبار محوري 75 أوم، معزول بالفلور إيثيلين بروبيلين (FEP)
إحكام الضغط	حلقة O-ring من الفيتون لإحكام الضغط التفاضلي بين الطرف والغلاف

قياس مسبار التيار الدوامي والتحقق من جهد الفجوة

يستخدم مسبار التقارب 3300 NSv قياسًا دقيقًا لمسبار التيار الدوامي لاستشعار موضع العمود ضمن الخلوصات الضيقة للفتحات المرتكزة. يتطلب المعايرة الساكنة التحقق من جهد الفجوة عند خرج مستشعر Proximitor، مع الحفاظ على انحياز اسمي مستهدف قريب من -10 VDC عند إزاحة ميكانيكية صفرية. يركز إعداد الجهد هذا إشارة المحول ضمن نطاق تشغيله الخطي، مما يمنع التشبع أثناء أحداث ديناميكيات الدوار عالية السعة مع ضمان قمع فعال للتداخل بين قنوات التقارب المرتبة بشكل وثيق.

الأسئلة المتداولة

س: هل يتم اختبار مسابير التقارب 3300 NSv بضغط المصنع قبل الشحن؟

ج: لا. بينما تتميز المسابير بحلقة O-ring من الفيتون مصممة لإحكام الضغط التفاضلي بين الطرف والغلاف، لا يتم اختبار الوحدات القياسية بضغط المصنع قبل الشحن.

س: هل يمكن تغيير الكابل المحوري بطول 1.0 متر أثناء التثبيت الميداني؟

ج: لا. يؤدي قطع أو وصل الكابل المحوري 75 أوم FEP إلى تغيير السعة الكلية للدائرة ويدمر معايرة مقياس المصنع.

إرشادات التثبيت الميداني

قم بتركيب المسبار في منفذ الآلة الملولب، مع الحفاظ على التوصيل الصحيح دون تجاوز حدود عزم الدوران الهيكلية. تأكد من أن طرف كبريتيد البوليفينيلين (PPS) يحافظ على خلوص شعاعي كافٍ من الجدران الجانبية المعدنية الداخلية للقضاء على التحميل الوهمي. قم بتوجيه الكابل المحوري عبر أنبوب واقٍ، مع الحرص على تثبيت موصل ClickLoc بإحكام. قم بتأريض جميع دروع الكابلات بشكل صارم عند تأريض رف النظام لمنع ضوضاء الحلقة الأرضية الشاردة.
