330930-045-00-CN كابل تمديد بينتلي نيفادا

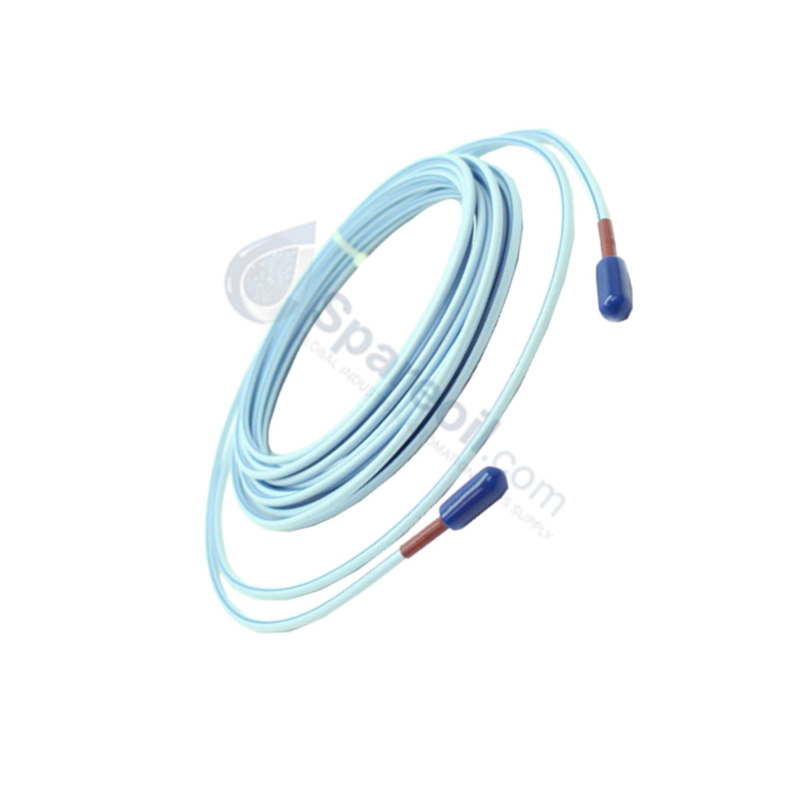

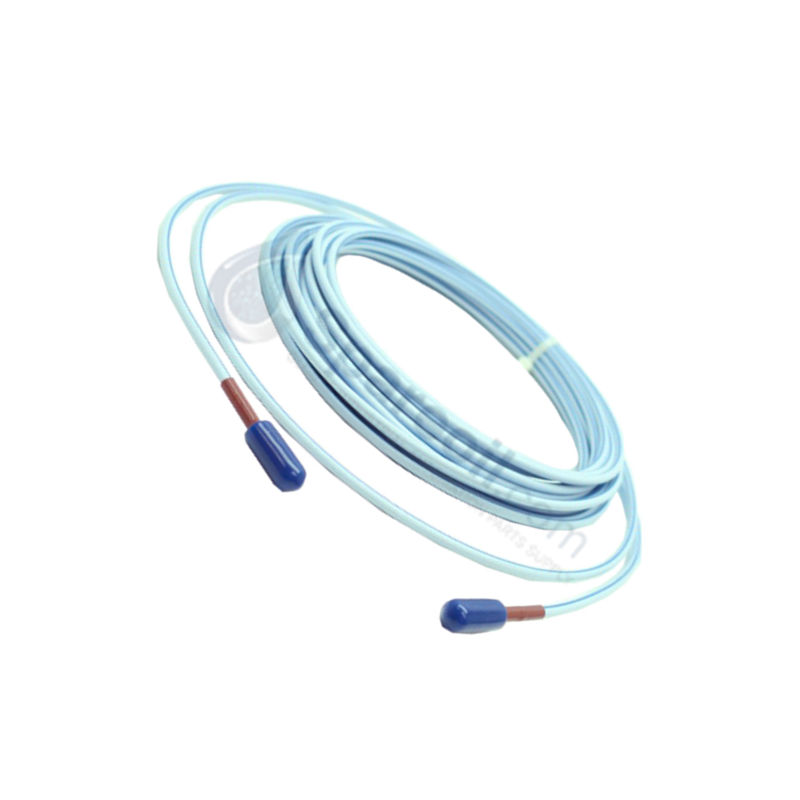

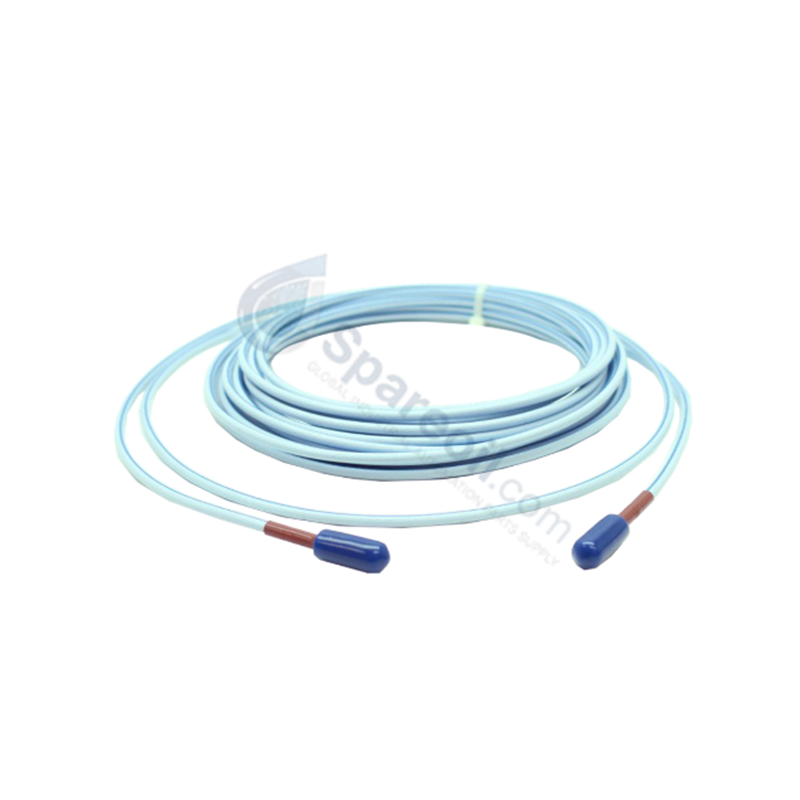

Bently Nevada 330930-045-00-CN 3300 NSv كابل تمديد

Bently Nevada 330930-045-00-CN 3300 NSv كابل تمديد

التوفر: 10 متوفر في المخزون

يعمل الكابل Bently Nevada 330930-045-00-CN، والمُدرج أيضًا باسم كابل التمديد 3300 NSv، كمكون مادي مخصص لنقل الإشارة عالية التردد بين...

رمز المنتج: 330930-045-00-CN

Manufacturer: Bently Nevada
Product No.: 330930-045-00-CN
Product Type: مستشعرات التقارب
Product Origin: USA
Payment:T/T, Western Union
Weight: 1500g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

يعمل الكابل Bently Nevada 330930-045-00-CN، والمُدرج أيضًا باسم كابل التمديد 3300 NSv، كمكون مادي مخصص لنقل الإشارة عالية التردد بين مجسات التقارب وحساسات Proximitor ضمن شبكات نظام محول التقارب 3300 NSv.

توضيح اللاحقة ومصفوفة النموذج

خيارات فهرس 330930-045-00-CN مفصلة على النحو التالي:

330930: النموذج الأساسي لكابل التمديد 3300 NSv
045: خيار طول الكابل - 4.5 متر (14.8 قدم)
00: خيار الموصل والكابل - بدون درع من الفولاذ المقاوم للصدأ
CN: خيار موافقة الوكالة - موافقة خاصة بالبلد (الصين)

مواصفات الجهاز

المعلمة	المواصفات
الموديل	330930-045-00-CN
العلامة التجارية	Bently Nevada
المنشأ	الولايات المتحدة الأمريكية
الوزن	1.5 كجم (وزن الشحن)
الأبعاد	طول 4.5 متر (14.8 قدم)
درجة حرارة التشغيل	-51 إلى 177 درجة مئوية (-60 إلى 350 درجة فهرنهايت)
استهلاك الطاقة	موصل فيزيائي سلبي (تبديد طاقة صفر)
مادة الكابل	كابل محوري 75 أوم، معزول بفلور إيثيلين بروبيلين (FEP)
مقاومة الموصل المركزي	0.220 أوم/م (0.067 أوم/قدم)
مقاومة الدرع	0.066 أوم/م (0.020 أوم/قدم)
سعة كابل التمديد	69.9 بيكو فاراد/م (21.3 بيكو فاراد/قدم) نموذجي
خيار الدرع	الخيار 00 (بدون درع من الفولاذ المقاوم للصدأ)
موافقة الوكالة	الخيار CN (موافقة خاصة بالصين)

معايرة مسبار التيار الدوامي والتحقق من جهد الفجوة

ينقل كابل التمديد 3300 NSv إشارات الإثارة عالية التردد بين مسبار التيار الدوامي وحساس Proximitor مع الحفاظ على مطابقة صارمة للمقاومة والسعة (69.9 بيكو فاراد/م نموذجي). مطلوب الحفاظ على طول الكابل المادي الصحيح للحفاظ على معايرة مسبار التيار الدوامي الخطية عبر مناطق الهدف ذات الخلوص الجانبي الضيق. أثناء التشغيل، يتطلب التحقق من جهد الفجوة تعيين موضع المسبار الميكانيكي الساكن حتى يتم ملاحظة هدف أساسي يبلغ -10 VDC عبر أطراف إخراج Proximitor، مما يؤسس استجابة جهد خطية لقياسات العمود الديناميكية.

الأسئلة الشائعة

س: كيف تؤثر السعة الكهربائية لكابل التمديد على أداء النظام؟

ج: يتم معايرة مستشعر Proximitor 3300 NSv على السعة الكلية لطول حلقة معين. يؤدي استخدام طول كابل غير معتمد إلى تغيير سعة الدائرة (69.9 بيكو فاراد/م اسميًا) ويغير معايرة حساسية المسبار.

س: ما هي مادة العزل المستخدمة في كابل التمديد 330930؟

ج: يستخدم الكابل المحوري عزل فلور إيثيلين بروبيلين (FEP)، والذي يُصنف للاستقرار الحراري المستمر عبر نطاق تشغيل من -51 إلى 177 درجة مئوية.

إرشادات التركيب الميداني

توجيه الكابلات: قم بمد الكابل المحوري FEP غير المصفح عبر مجاري كهربائية واقية أو صواني أدوات مخصصة لعزله عن التآكل الميكانيكي الشديد.
مسافة الفصل: حافظ على فصل مادي صارم عن أسلاك الطاقة المترددة عالية الجهد وكابلات إخراج محرك التردد المتغير لمنع تحريض الضوضاء الكهرومغناطيسية.
محاذاة الموصلات: نظف الموصلات المحورية المصغرة قبل التوصيل. ادفع ولف تركيبات ClickLoc حتى يتم قفلها بالكامل دون تطبيق شد محوري مفرط.
استمرارية تأريض الدرع: حافظ على تغطية الدرع الكلية على طول المسار، مع ضمان إنهاء لوحة بنقطة واحدة لمنع تيارات الحلقة الأرضية عبر نطاق 4.5 متر.
