330930-060-00-00 كابل التمديد من بنتلي نيفادا

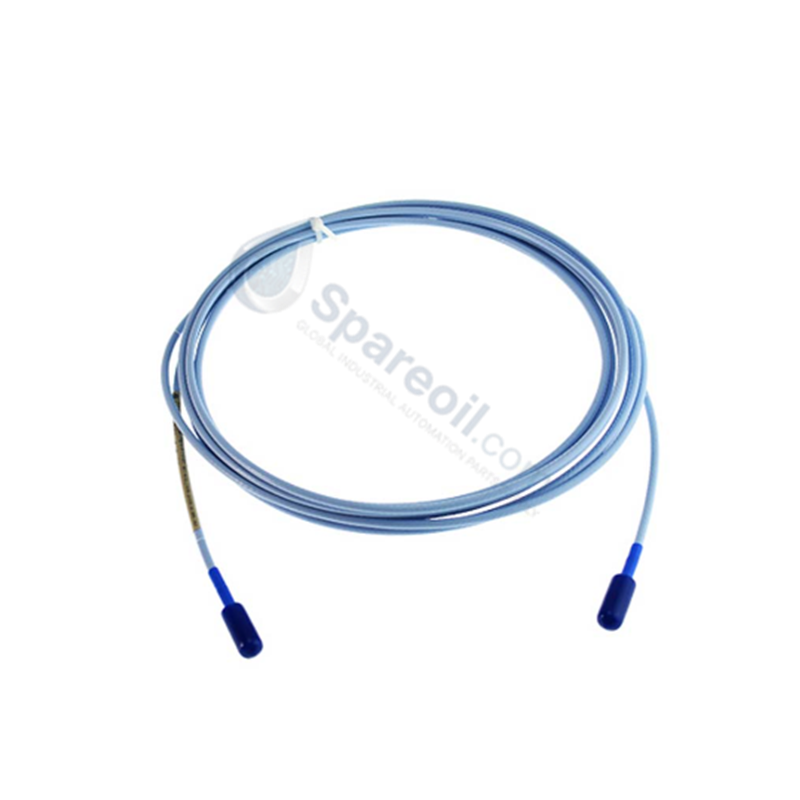

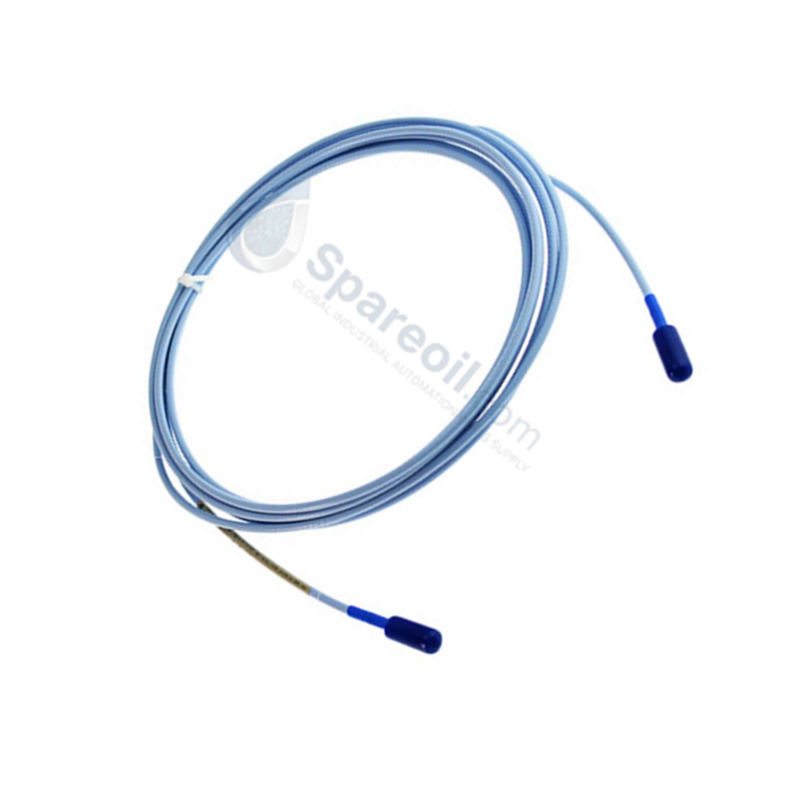

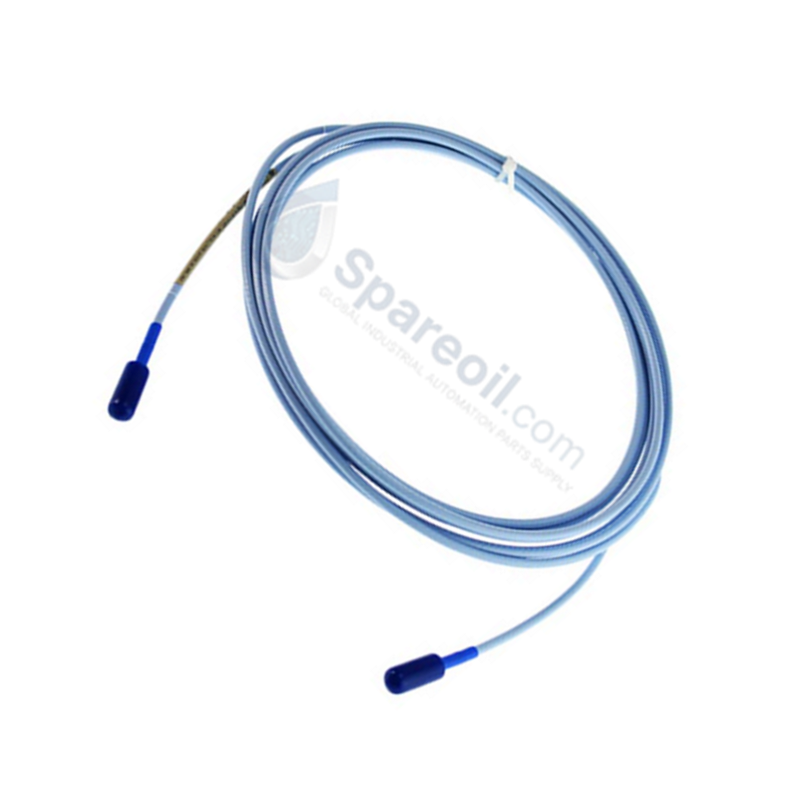

Bently Nevada 330930-060-00-00 3300 XL كابل تمديد قياسي

Bently Nevada 330930-060-00-00 3300 XL كابل تمديد قياسي

التوفر: 10 متوفر في المخزون

تم تكوين كابل التمديد القياسي Bently Nevada 330930-060-00-00 (3300 XL) لنقل الإشارات عالية التردد في شبكات نظام محول التقارب 3300...

رمز المنتج: 330930-060-00-00

Manufacturer: Bently Nevada
Product No.: 330930-060-00-00
Product Type: مستشعرات التقارب
Product Origin: USA
Payment:T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

تم تكوين كابل التمديد القياسي Bently Nevada 330930-060-00-00 (3300 XL) لنقل الإشارات عالية التردد في شبكات نظام محول التقارب 3300 XL Proximity Transducer System، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا بين مجسات التقارب ومستشعرات Proximitor.

توضيح اللاحقة ومصفوفة النموذج

يتم تنظيم تسلسل رمز خيار الكتالوج لكابل التمديد 330930-060-00-00 على النحو التالي:

330930: تسمية النموذج الأساسي لكابل التمديد القياسي 3300 XL
060: خيار طول الكابل - 6.0 أمتار (19.7 قدمًا)
00: خيار الموصل والكابل - كابل قياسي بدون درع من الفولاذ المقاوم للصدأ
00: خيار موافقة الوكالة - بناء قياسي، لا يلزم الحصول على موافقات

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	330930-060-00-00
العلامة التجارية	Bently Nevada
الأصل	الولايات المتحدة الأمريكية
الوزن	2.0 كجم (وزن الشحن)
الأبعاد	6.0 أمتار (19.7 قدمًا) طول فيزيائي
درجة حرارة التشغيل	-51 إلى 177 درجة مئوية (-60 إلى 351 درجة فهرنهايت)
استهلاك الطاقة	حلقة موصل فيزيائية سلبية (تبديد طاقة صفر)
التركيب	محوري، معزول بالفلورو إيثيلين بروبيلين (FEP)
التدريع	الخيار 00 (بدون درع من الفولاذ المقاوم للصدأ)
موافقة الوكالة	الخيار 00 (غير مطلوب)

معايرة مسبار التيار الدوامي والتحقق من جهد الفجوة

يوجه كابل التمديد 3300 XL تيارات الإثارة عالية التردد للحفاظ على طول كهربائي ومقاومة حلقة متطابقين بين طرف المسبار ومستشعر Proximitor. يمنع الحفاظ على الطول الفيزيائي الدقيق للكابل تشويهًا في معايرة مسبار التيار الدوامي، مما يضمن جهد خرج خطي عبر نطاقات الإزاحة الديناميكية للعمود. أثناء التشغيل الميداني، يتطلب التحقق من جهد الفجوة التحقق من وضع المسبار الفيزيائي حتى يتم قياس جهد أساس ثابت يبلغ -10 VDC عبر أطراف Proximitor في ظل ظروف العمود غير الدائر.

الأسئلة المتداولة

س: لماذا يجب أن يتطابق كابل التمديد مع طول النظام المعاير لمستشعر Proximitor؟

ج: يتم ضبط دائرة مستشعر Proximitor على سعة ومحاثة طول نظام إجمالي محدد (عادةً 5 أمتار أو 9 أمتار إجمالاً). يؤدي تركيب كابل تمديد بطول غير صحيح إلى تغيير مقاومة الحلقة وإبطال معايرة التيار الدوامي.

س: ما الاحتياطات التي يجب اتخاذها عند تركيب كابلات التمديد المحورية غير المدرعة (الخيار 00)؟

ج: يجب تركيب كابلات FEP غير المدرعة داخل قناة معدنية صلبة أو مجاري أجهزة مغطاة لحماية الطبقة العازلة من الصدمات الفيزيائية والانحناءات الحادة والسحق الميكانيكي الثقيل.

إرشادات التركيب الميداني

فصل القنوات: قم بتوجيه كابل التمديد عبر قنوات كهربائية مخصصة، مع إبقائه منفصلاً ماديًا عن خطوط طاقة التيار المتردد وكابلات خرج محرك التردد المتغير لقمع الضوضاء الاستقرائية.
تجميع الموصل: نظف موصلات ClickLoc المحورية قبل التوصيل. ادفع واسحب الأسطوانة حتى تثبت بالكامل؛ لا تطبق عزم دوران مفرط أو قوة محورية على وصلة الكابل.
حدود نصف قطر الانحناء: حافظ على نصف قطر انحناء أدنى على طول المسافة البالغة 6.0 أمتار لتجنب الإضرار بعزل FEP العازل الداخلي أو التسبب في هجرة الدرع المحوري.
سلامة تأريض الدرع: تحقق من استمرارية الدرع عبر جميع صناديق التوصيل الوسيطة، مع ضمان تأريض الحلقة حصريًا عند واجهة حامل المراقبة للتخلص من تيارات الأرض المتداولة.
