9200-06-05-10-00 مستشعر السرعة Bently Nevada

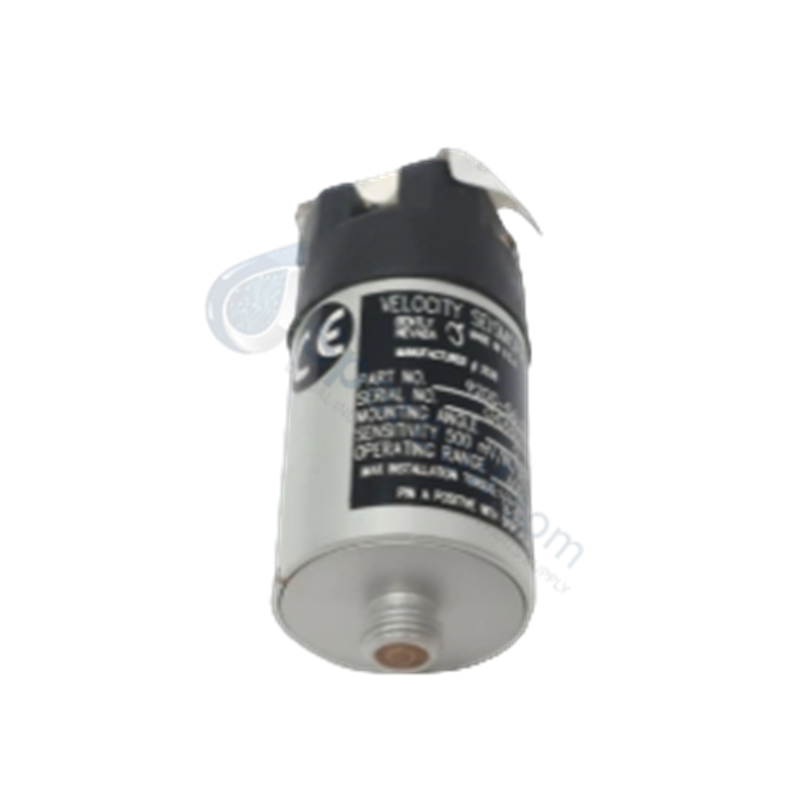

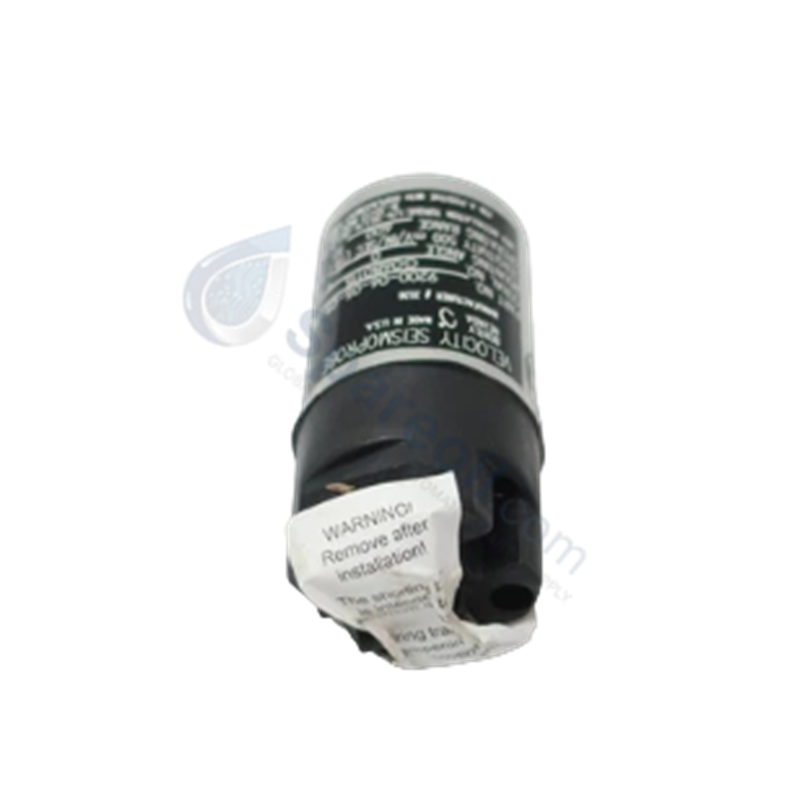

Bently Nevada 9200-06-05-10-00 محول قياس الزلازل بالسرعة ثنائي الأسلاك

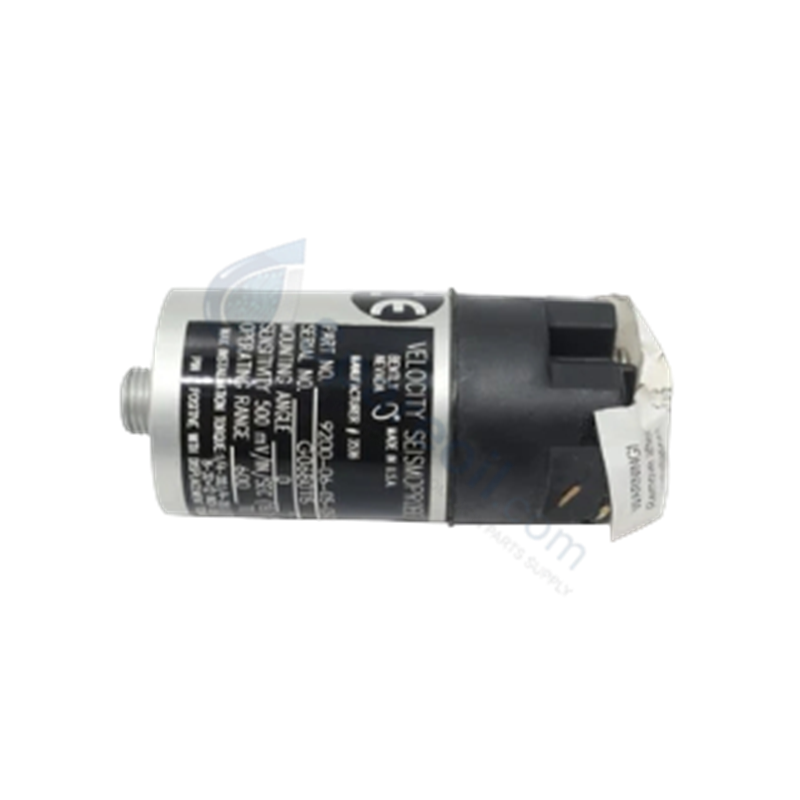

Bently Nevada 9200-06-05-10-00 محول قياس الزلازل بالسرعة ثنائي الأسلاك

التوفر: 10 متوفر في المخزون

تم تكوينه لاكتساب الاهتزاز المطلق لعلبة المحمل والاهتزاز الهيكلي في شبكات مراقبة TSI 3500 و 3300، يوفر Bently Nevada 9200-06-05-10-00...

رمز المنتج: 9200-06-05-10-00

Manufacturer: Bently Nevada
Product No.: 9200-06-05-10-00
Product Type: محولات السرعة
Product Origin: USA
Payment:T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

تم تكوينه لاكتساب الاهتزاز المطلق لعلبة المحمل والاهتزاز الهيكلي في شبكات مراقبة TSI 3500 و 3300، يوفر Bently Nevada 9200-06-05-10-00 (محول مقياس الزلازل ثنائي الأسلاك 9200) تنفيذًا ماديًا/كهربائيًا مباشرًا. يحول محول الملف المتحرك سرعة السطح إلى إشارة كهربائية تناظرية عبر تردد تشغيل أدنى يبلغ 10 هرتز (600 دورة في الدقيقة).

تفكيك اللاحقة ومصفوفة النموذج

مكون اللاحقة	رمز الخيار	الوصف
زاوية تثبيت المحول / الحد الأدنى لتردد التشغيل	06	0 درجة +/-100 درجة، 10 هرتز (600 دورة في الدقيقة)
خيار الموصل	05	تركيب علوي بكتلة طرفية
خيار قاعدة التثبيت	10	قاعدة دائرية مع مسمار M10 x 1
خيار موافقة الوكالة	00	لا توجد موافقات مطلوبة

مواصفات الجهاز

المعلمة	المواصفات
النموذج	9200-06-05-10-00
العلامة التجارية	Bently Nevada
المنشأ	الولايات المتحدة الأمريكية
الوزن	الوزن القياسي لغلاف مقياس الزلازل
الأبعاد	علبة أسطوانية بقاعدة دائرية وكتلة طرفية علوية
درجة حرارة التشغيل	حدود درجة حرارة التشغيل القياسية في الموقع
استهلاك الطاقة	ذاتي التوليد (بناء كهروديناميكي بملف متحرك)
نوع المحول	محول مقياس الزلازل ثنائي الأسلاك
الحد الأدنى لتردد التشغيل	10 هرتز (600 دورة في الدقيقة)
مغلف زاوية التثبيت	0 درجة +/-100 درجة
واجهة السن اللولبي	قاعدة دائرية مع مسمار M10 x 1

مراقبة الآلات ودمج TSI

يحول هيكل مقياس الزلازل 9200 ذو الملف المتحرك سرعة الغلاف إلى مخرجات جهد تناظرية للتتبع المستمر لديناميكيات الدوار. يحافظ التخميد الميكانيكي الداخلي على استجابة جهد خطي دقيقة أثناء تغيرات السرعة العابرة وصولاً إلى حد التشغيل البالغ 10 هرتز.

أثناء التثبيت في الموقع، يقوم المهندسون بمحاذاة جسم المجس ضمن المغلف الزاوي المسموح به 0 درجة +/-100 درجة لضمان إزاحة الملف المحوري غير المقيدة. تحافظ ممارسات كابلات الأسلاك الثنائية الصحيحة في الموقع على قمع التداخل وتزيل تداخل الحلقة الأرضية عبر قنوات السرعة المجاورة.

الأسئلة الشائعة

س: هل يتطلب مقياس الزلازل 9200-06-05-10-00 طاقة خارجية ليعمل؟

ج: لا. يستخدم المحول تصميمًا كهروديناميكيًا ذاتي التوليد بملف متحرك يولد جهد الخرج مباشرة من الحركة الهيكلية.

س: ما هو مغلف زاوية التثبيت المسموح به بموجب رمز الخيار 06؟

ج: يسمح الخيار 06 بمغلف توجيه تشغيلي يبلغ 0 درجة +/-100 درجة من الرأسي الحقيقي دون ربط ميكانيكي للملف.

س: ما هي واجهة الإنهاء المتوفرة مع خيار الموصل 05؟

ج: يتميز الخيار 05 باتصال كتلة طرفية مثبتة في الأعلى لإنهاء مباشر للأسلاك الميدانية ثنائية الموصلات.

إرشادات التثبيت الميداني

قم بلف القاعدة الدائرية بعناية على مسمار التثبيت M10 x 1 المثقوب مسبقًا على غلاف الآلة، وقم بشده حسب المواصفات للتلامس المادي الصلب.
تأكد من أن زاوية التثبيت النهائية تظل ضمن نطاق التشغيل 0 درجة +/-100 درجة لمنع تآكل التعليق الداخلي.
ثبت موصلات الأسلاك الثنائية بإحكام بكتلة الطرف العلوي، مع تطبيق حلقات الأسلاك المناسبة لمنع الخيوط السائبة.
قم بتوجيه الأسلاك الميدانية المحمية عبر قناة معدنية مؤرضة، مع إبقاء خطوط الإشارة معزولة عن كابلات التيار المتردد عالية الجهد.
قم بتوصيل درع الكابل باستمرار بأرضية نظام رف المراقبة، مع ترك جسم المجس الميداني معزولًا لمنع الحلقات الأرضية.
